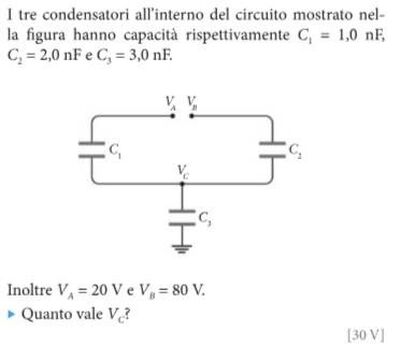

I tre condensatori all'interno del circuito mostrato nella figura hanno capacità rispettivamente $C_1=1,0 \mathrm{nF}$, $C_2=2,0 \mathrm{nF} \mathrm{e} C_3=3,0 \mathrm{nF}$.
Inoltre $V_A=20 \mathrm{~V}$ e $V_B=80 \mathrm{~V}$.
- Quanto vale $V_C$ ?
$[30 \mathrm{~V}]$
Potresti aiutarmi a risolverlo? Grazie
9
punti
Livello 0

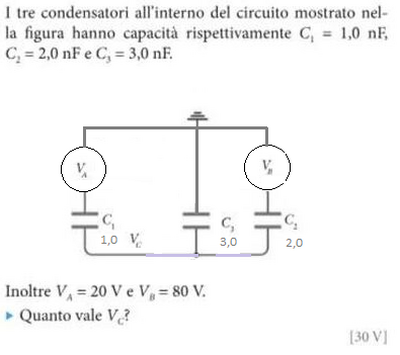

Se ti è ostico ragionare sulle capacità , sappi che le stesse possono essere viste come reattanze di valore reciproco (Xc = 1/ω*c) ; in questo modo ti trovi a risolvere un circuito di reattanze
poniamo ω = 10^7
x1 = 1 / (ωc1) = 100 ohm
x2 = 1/(ωc2) = 50 ohm
X3 = 1/((ωc3) = 100/3 ohm
conduce Va
I'3 = 20/(100+((50*100/3)/(50+100/3)))*50/83,33 = 0,100 A
conduce Vb
I''3 = 80/(50+((100*100/3)/(100+100/3)))*100/133,33 = 0,800 A
I3 = I'3+I''3 = 0,100+0,800 = 0,900 A
Vc = I3*X3 = 33,33*(0,100+0,800) = 30,00 V
96757
punti
Genius II
Va, Vb, Vc rispetto a cosa?
di solito la tensione si misura tra due punti
quali?
4852
punti
Livello 5
@maurilio57 è una domanda a me o al problema? se al problema questo è fornito dalla traccia
la domanda no è diretta a te
ma ha chi ha scritto il testo, probabikemche non abbia mai preso in mano un Voltmetro...

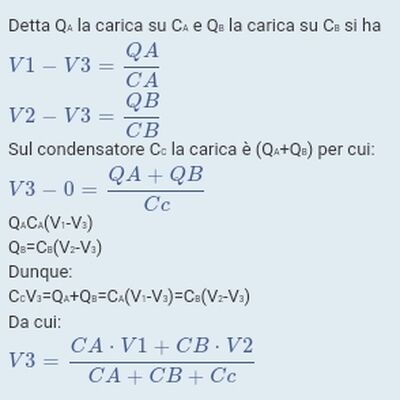

ora se consideriamo la V rispetto a massa i 30 v sono ok
perchè verificando le varie capacità il risultato è quello
@maurilio57 ah okay, lo ha risolto?
divertiti!
