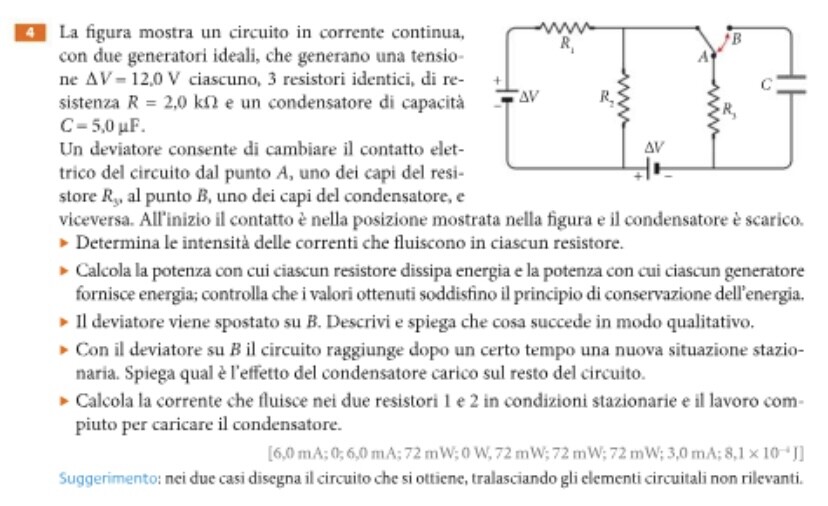

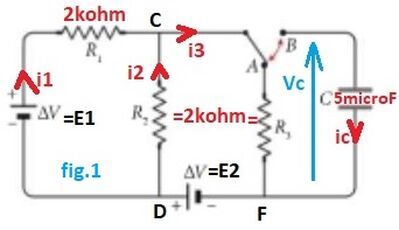

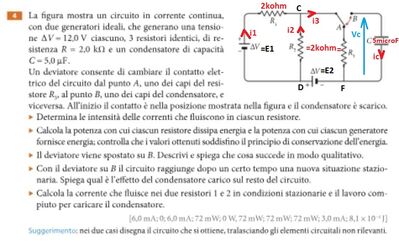

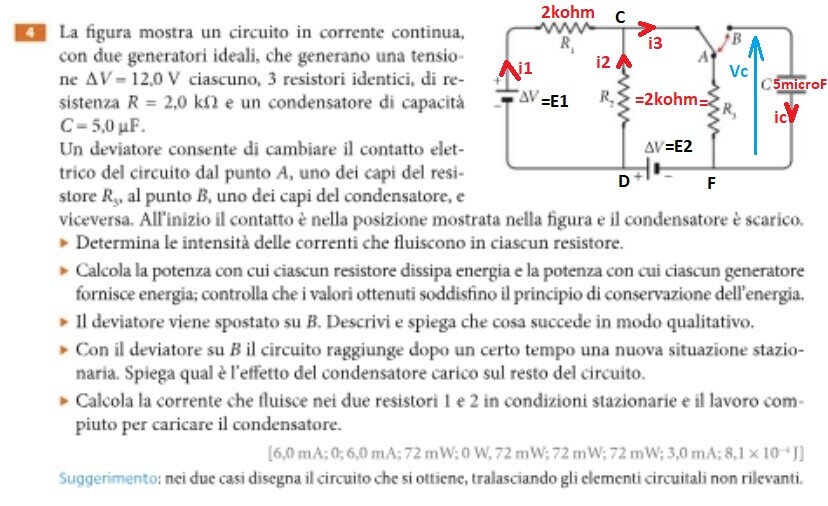

La figura mostra un circuito in corrente continua, con due generatori ideali, che generano una tensione $\Delta V=12,0 \mathrm{~V}$ ciascuno, 3 resistori identici, di resistenza $R=2,0 \mathrm{k} \Omega$ e un condensatore di capacita $C=5,0 \mu \mathrm{~F}$.
Un deviatore consente di cambiare il contatto elettrico del circuito dal punto $A$, uno dei capi del resistore $R_3$, al punto $B$, uno dei capi del condensatore, $e$ viceversa. Allinizio il contatto è nella posizione mostrata nella figura e il condensatore è scarico.
- Determina le intensital delle correnti che fluiscono in ciascun resistore.
- Calcola la potenza con cui ciascun resistore dissipa energia e la potenza con cui ciascun generatore fornisce energia; controlla che i valori ottenuti soddisfino il principio di conservazione dell'energia.

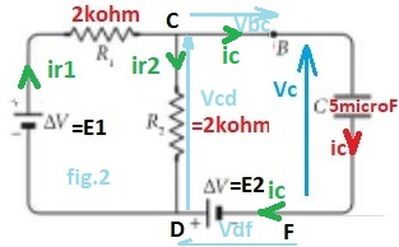

- Il deviatore viene spostato su B. Descrivi e spiega che cosa succede in modo qualitativo.
* Con il deviatore su $B$ il circuito raggiunge dopo un certo tempo una nuova situazione stazionaria. Spiega qual è l'effetto del condensatore carico sul resto del circuito.
- Calcola la corrente che fluisce nei due resistori 1 e 2 in condizioni stazionarie e il lavoro compiuto per caricare il condensatore.
$\left[6,0 \mathrm{~mA} ; 0 ; 6,0 \mathrm{~mA}: 72 \mathrm{~mW} ; 0 \mathrm{~W}, 72 \mathrm{~mW}: 72 \mathrm{~mW} ; 72 \mathrm{~mW} ; 3,0 \mathrm{~mA} ; 8,1 \times 10^{-4} \mathrm{]}\right]$ Suggerimentos nei due casi disegna il circuito che si ottiene, tralasciando gli elementi circuitali non rilevanti.
