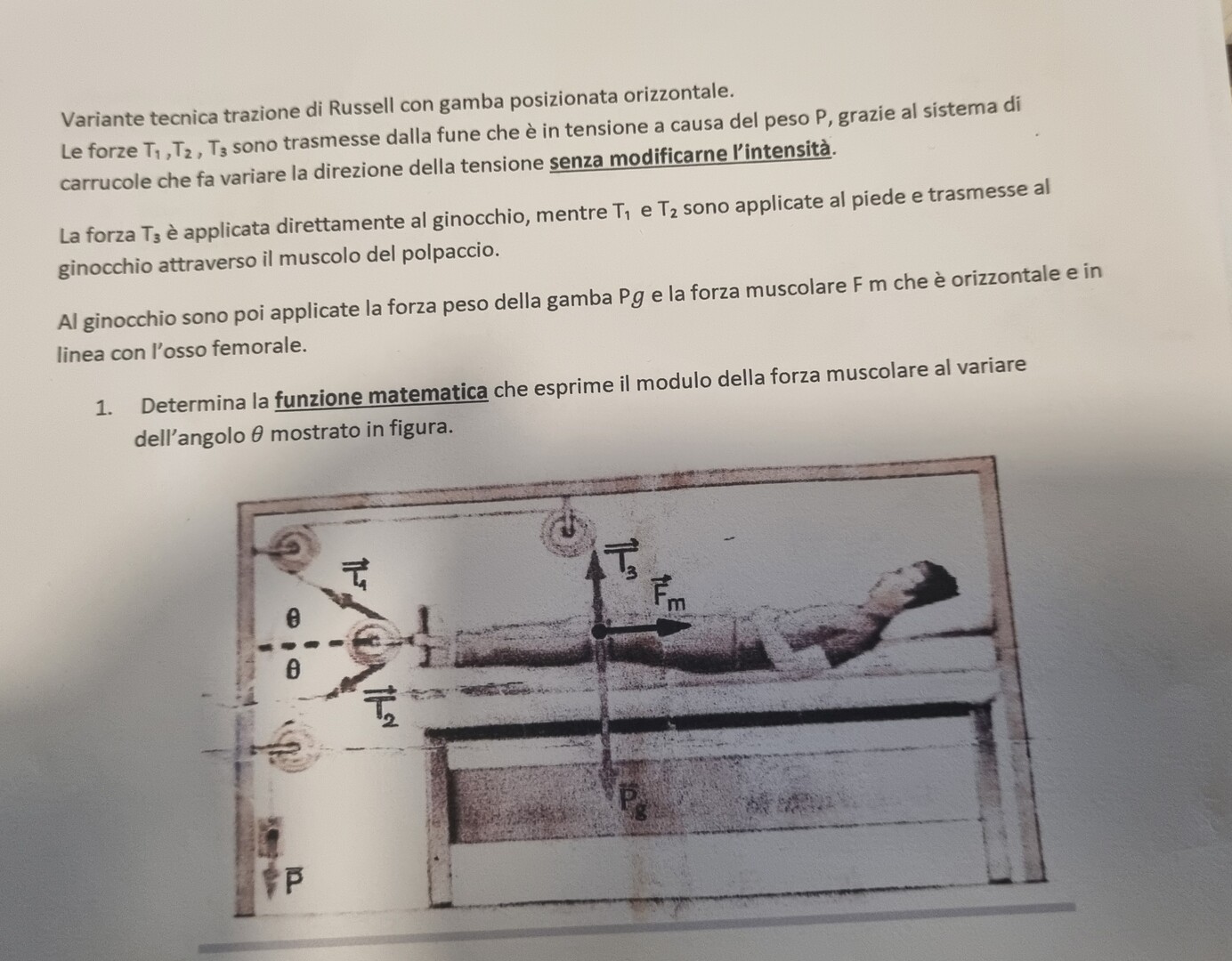

Variante tecnica trazione di Russell con gamba posizionata orizzontale.
Le forze $T_1, T_2, T_3$ sono trasmesse dalla fune che è in tensione a causa del peso $P$, grazie al sistema di carrucole che fa variare la direzione della tensione senza modificarne l'intensità.
La forza $T_3$ è applicata direttamente al ginocchio, mentre $T_1$ e $T_2$ sono applicate al piede e trasmesse al ginocchio attraverso il muscolo del polpaccio.
Al ginocchio sono poi applicate la forza peso della gamba $\mathrm{Pg}$ e la forza muscolare $\mathrm{Fm}$ che è orizzontale e in linea con l'osso femorale.
1. Determina la funzione matematica che esprime il modulo della forza muscolare al variare dell'angolo $\theta$ mostrato in figura.
