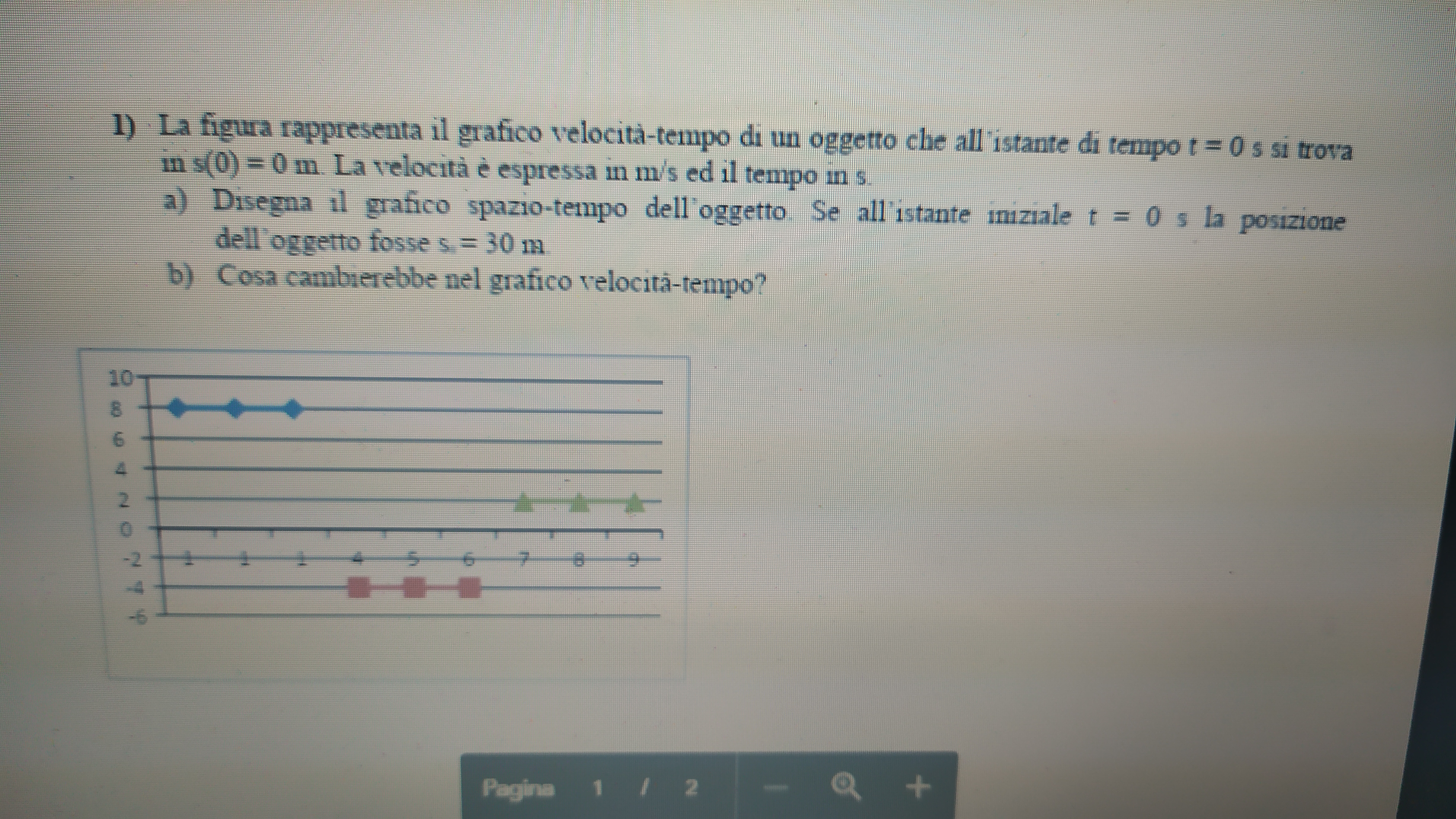

La figura rappresenta il grafico velocità-tempo di un oggetto che all'istante di tempo t=0 s si trova in s(0)=0 m. La velocità è espressa in m/s ed il tempo in s.
a) Disegna il grafico spazio-tempo dell'oggetto. Se all'istante iniziale t=0 s la posizione dell'oggetto fosse s0= 30 m.
b) Cosa cambierebbe nel grafico velocità-tempo?
36
punti
Livello 0
S1 = V1/2*t1 = 8/2*(1-0) = 4 m (y1 = 4 ; t1 = 1)
S2 = V1*(3-1) = 8*2 = 16 m (y2 = 16 ; t2 = 3)
S3 = (V1+V2)*(4-3)/2 = (8-4)*1/2 = 2 m (y3 = 2 ; t3 = 4)
S4 = V2*(6-4) = -4*2 = -8 m (y4 = -8 ; t4= 6)
S5 = (V3+V2)*(7-6)/2 = -2*1/2 = -1 m (y5 = -1 ; t5 = 7)
S6 = V3*(9-7) = 2*2 = 4 m (y6 = 4 ; t6 = 9)
metti tutti i punti di cui ti ho dato le coordinate su un grafico e collegali con un righello
1119
punti
Livello 2
Il grafico spazio = f( tempo) è banale : lo spazio è l'area racchiusa tra la curva della velocità e l'asse dei tempi :una velocità costante di 8 m/sec mantenuta per 3 secondi determina uno spostamento (area ) di 24 m
99227
punti
