problema con circuito resistivo

Question

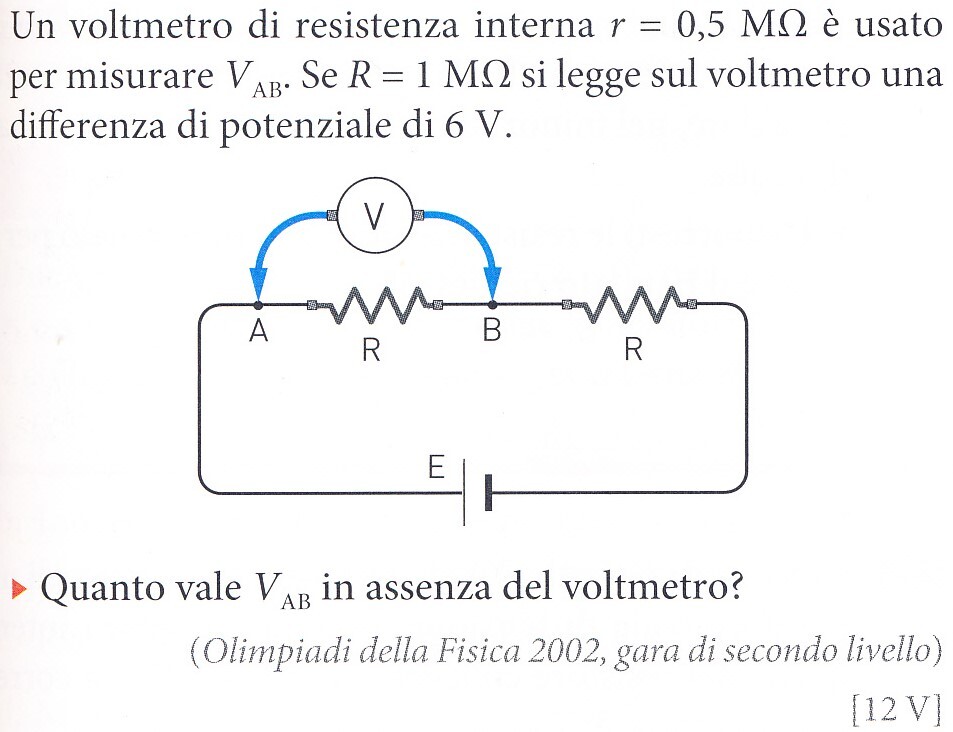

vd allegato [attach]122509[/attach]

EidosM · Accepted Answer

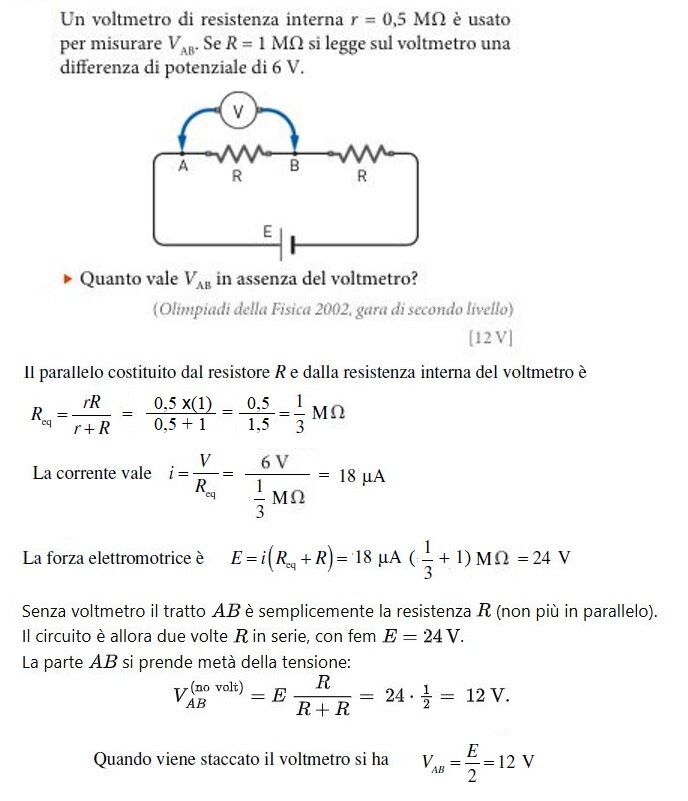

Credo che sia un esercizio di comprensione della traccia. [attach]122514[/attach]

remanzini_rinaldo · Answer

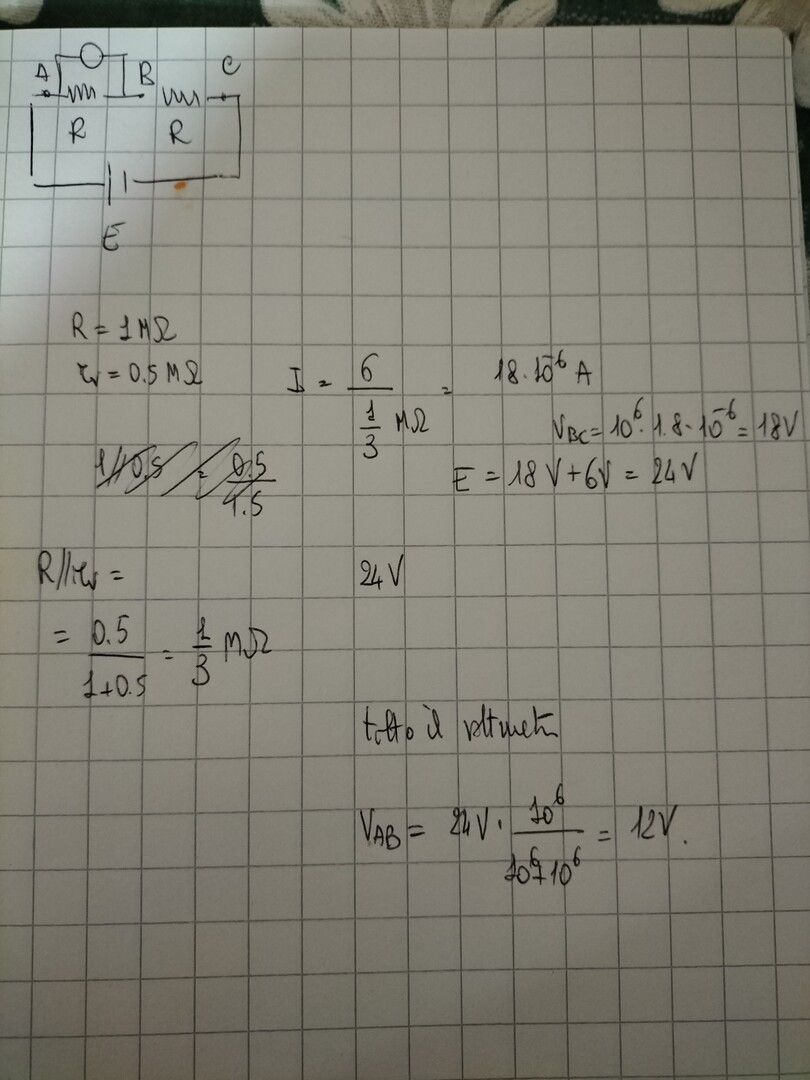

[attach]122549[/attach] con voltmetro R//r = 1*0,5/(1+0,5) = 1/3 di Mohm Req = R+R//r = 1+1/3 = 4/3 di Mohm 6 / (R//r) = E / Req E = 6*4/3 / 1/3 = 6*4 = 24,00 V    senza voltmetro  Vr = 24/2 = 12,0 V  su cad. resistenza R

Gregorius · Answer

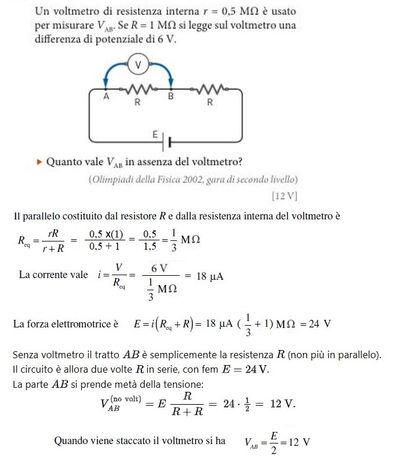

[attach]122556[/attach]
