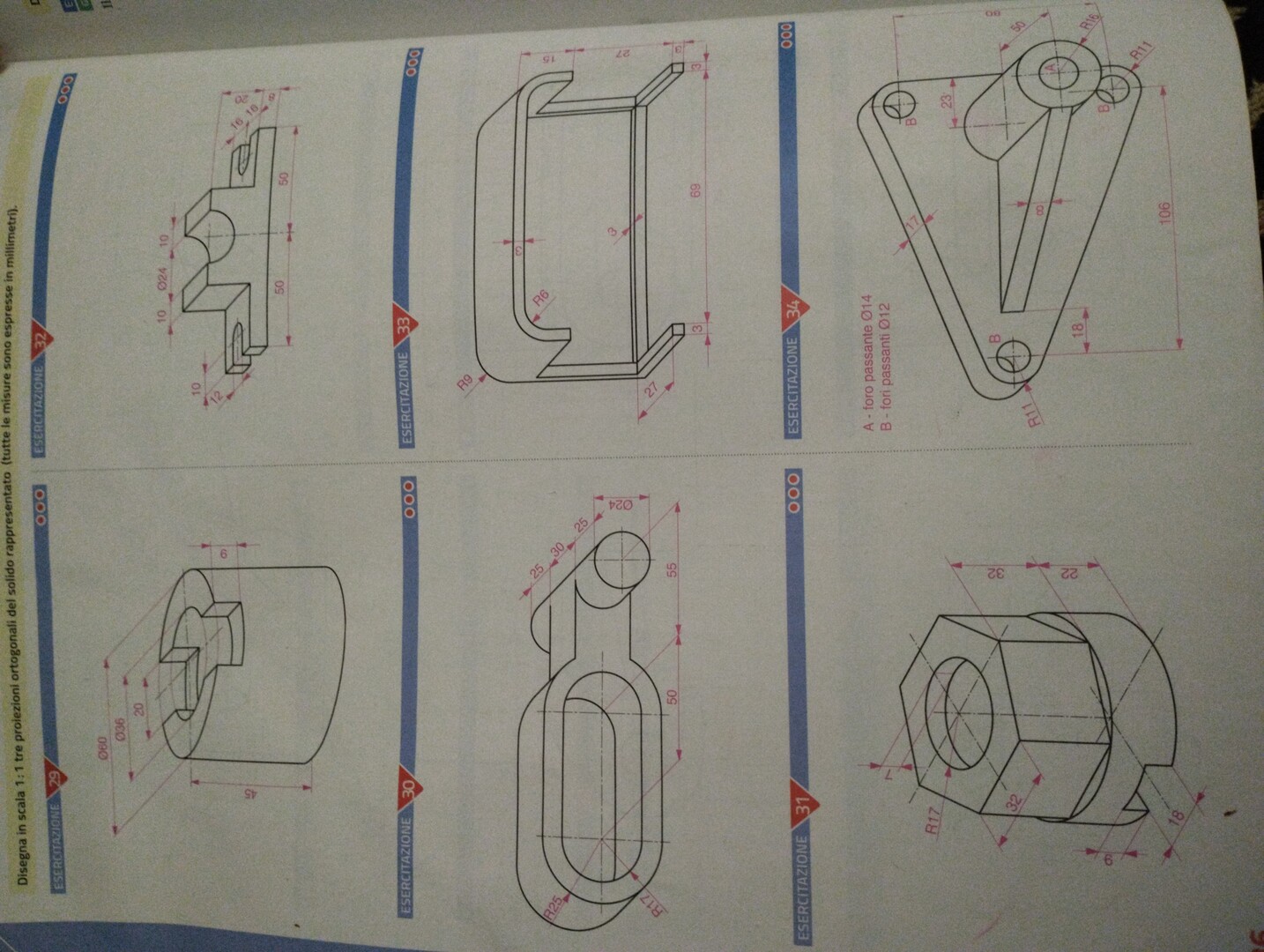

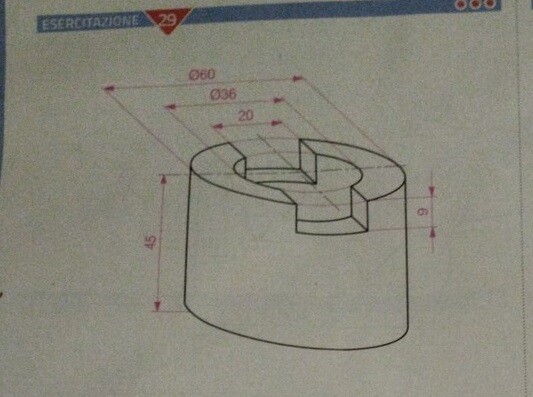

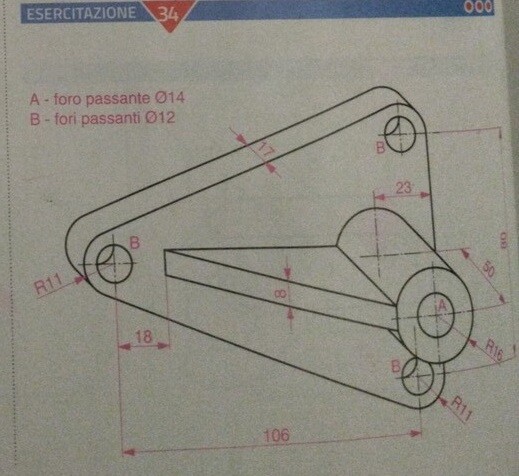

Potete per favore farmi le proiezione ortogonali partendo dal piano verticale dei disegni n allegato, grazie.

Question

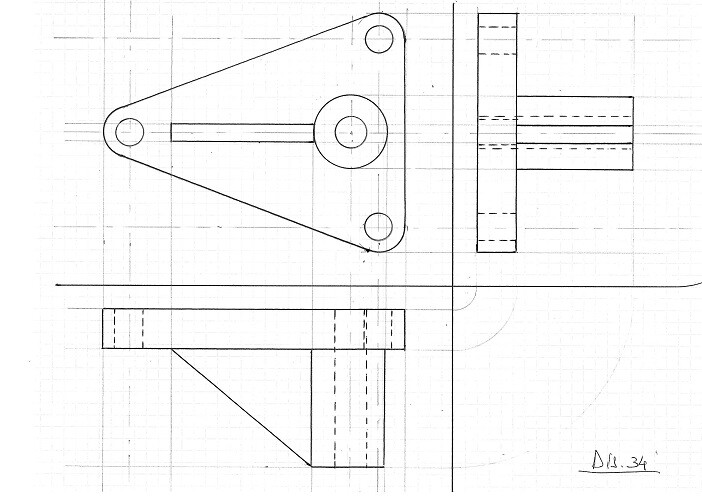

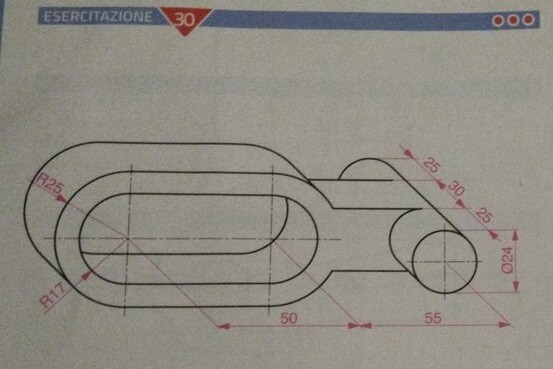

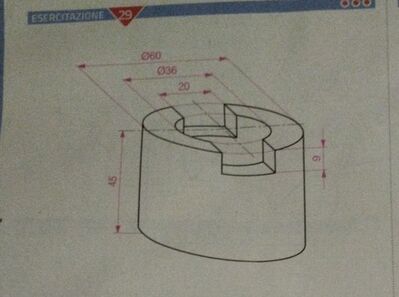

[attach]114927[/attach]

gramor · Accepted Answer

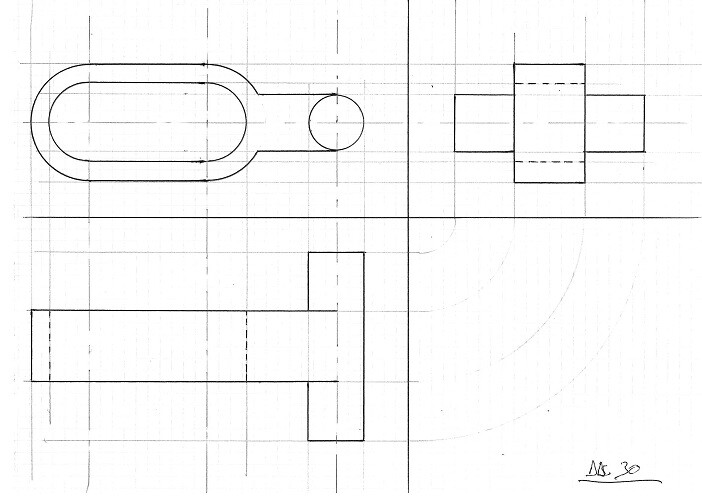

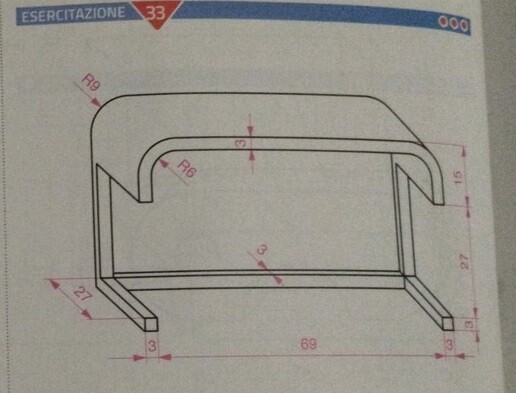

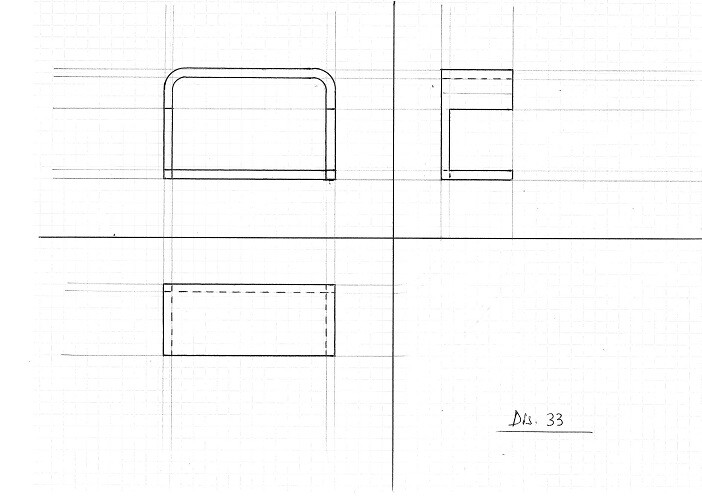

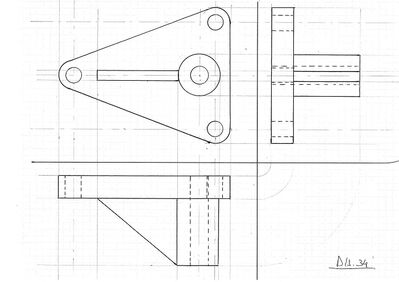

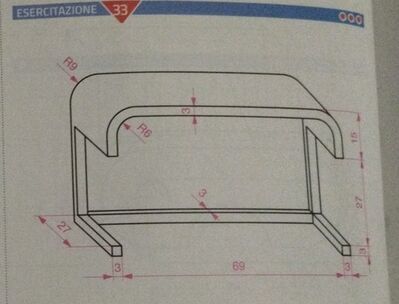

[attach]114944[/attach] ===================================================== Proiezione ortogonale dis.33: [attach]114945[/attach]

gramor · Answer

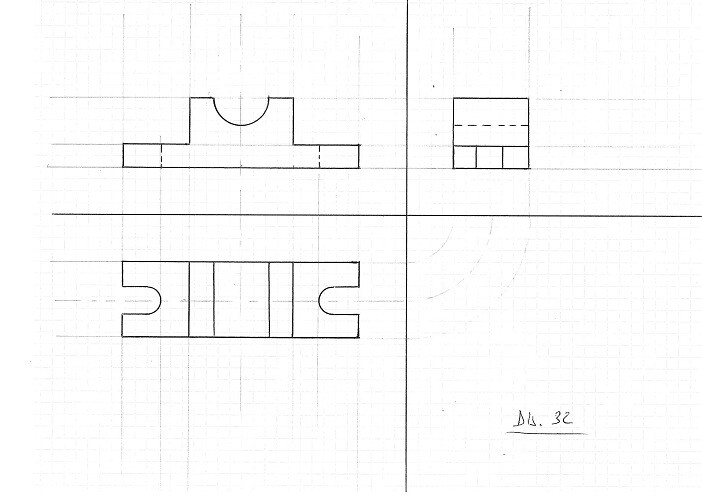

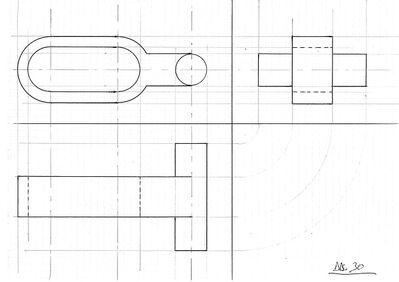

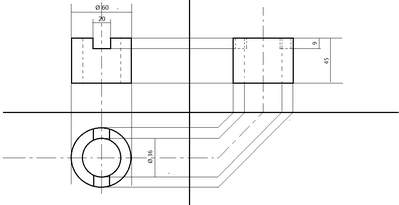

[attach]114928[/attach] ======================================================= [attach]114929[/attach]

gramor · Answer

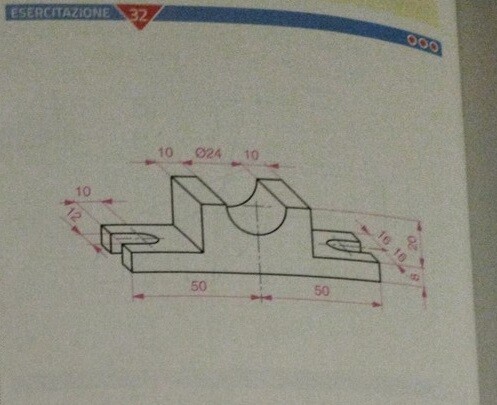

[attach]114930[/attach] ====================================================== [attach]114931[/attach]

gramor · Answer

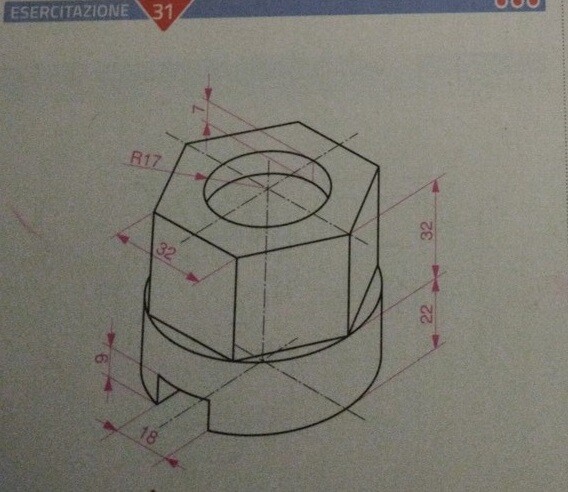

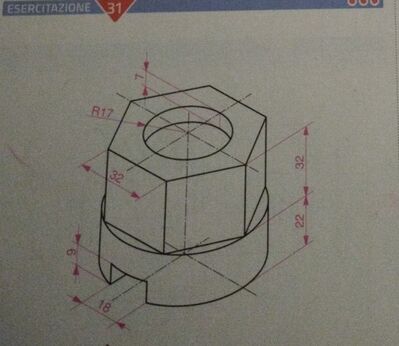

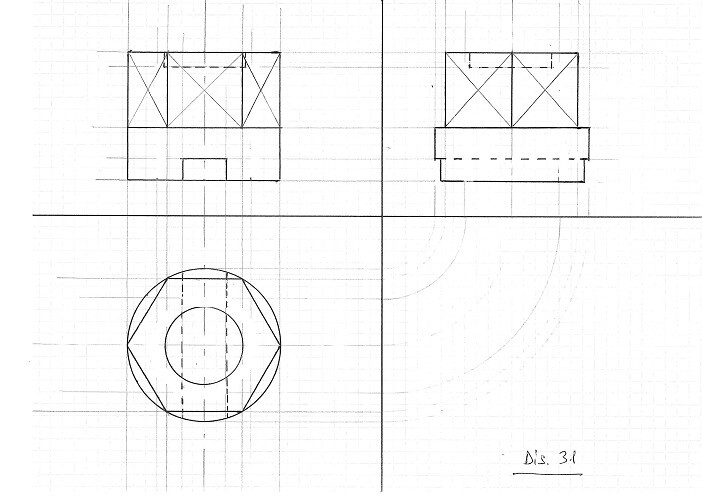

[attach]114934[/attach] ======================================================== Dis.31 [attach]114935[/attach]
