Proiezione ortogonale di una piramide con la base pentagonale (R=3cm e H=8cm), sezionata ad un piano parallelo al Po(H=4cm)
Proiezione ortogonale di una piramide con la base pentagonale (R=3cm e H=8cm), sezionata ad un piano parallelo al Po(H=4cm)
263
punti
Livello 1
Scusatemi devo correggere (è sezionata da un piano parallelo al Po)
Proiezione ortogonale di una piramide con la base pentagonale (R=3cm e H=8cm), sezionata da un piano parallelo al Po(H=4cm).
=================================================================

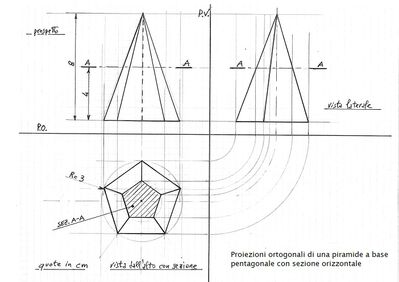

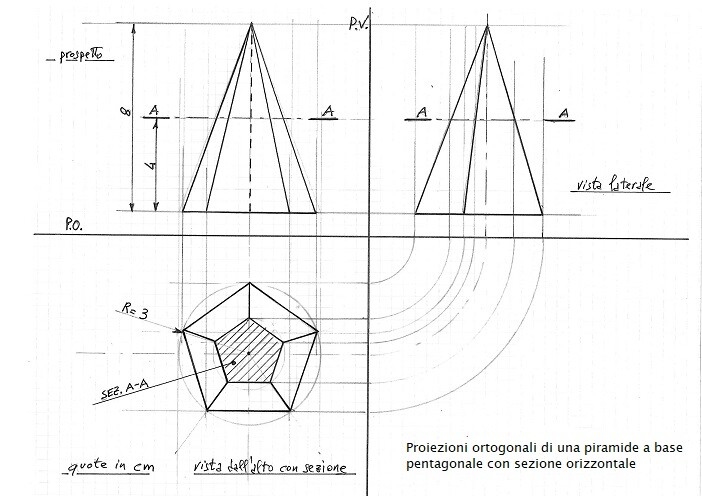

Si parla di piramide quindi ho disegnato le proiezioni ortogonali dell'intera piramide indicando la sezione nel piano orizzontale e riportandola nella vista dall'alto.
Nel caso si volessero le proiezioni della piramide già sezionata, basta eliminare la parte superiore al sezionamento A-A nelle viste di prospetto e laterale.
Ho considerato il raggio R= 3 cm come raggio del cerchio circoscritto alla base. Saluti.
68250
punti
Genius I
@gramor grazie mille per il tuo aiuto
@asiapagliaro - Grazie a te, è un piacere. Cordiali saluti.
@gramor scusami mi puoi spiegare per favore come faccio a fare il pentagono quello piccolo sezionato non ci riesco grazie
@asiapagliaro - Hai ragione, purtroppo non si vedono tutte e linee costruttive, ti rinvio il disegno con le linee rimarcate meglio. Saluti.

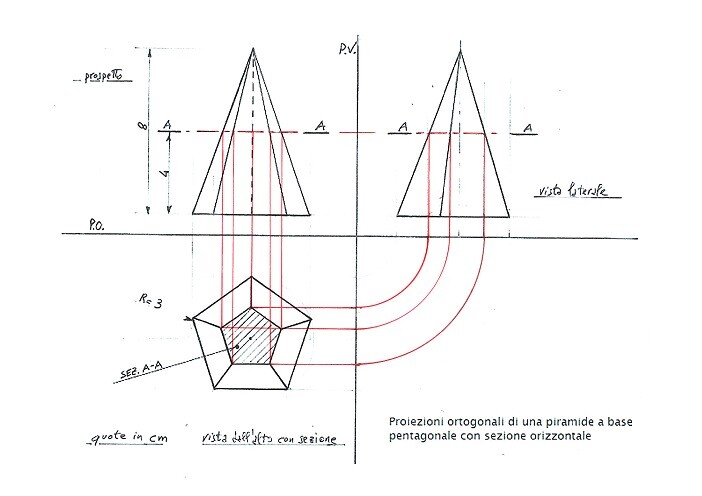

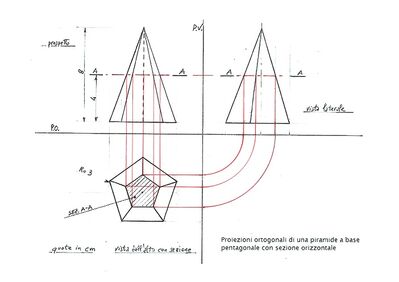

Proiezioni ortogonali della piramide con in rosso le linee di proiezione del pentagono della sezione A-A.
68250
punti
Genius I
@asiapagliaro - In pratica, collegando le linee di proiezione, che ti ho rimarcato in rosso, dal prospetto in alto alla vista in basso e poi dalla vista laterale ancora verso la vista in basso, agli incroci trovi i vertici del pentagono della sezione A-A. Se non fosse chiaro fai sapere. Saluti.
@gramor perfetto grazie di cuore
@asiapagliaro - Grazie a te, buona serata.
@gramor mi hanno detto adesso che il prof vuole il disegno della piramide sezionata quindi non devo ricalcare tutte le righe giusto

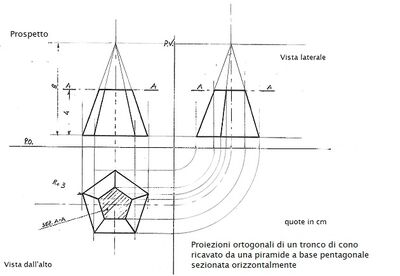

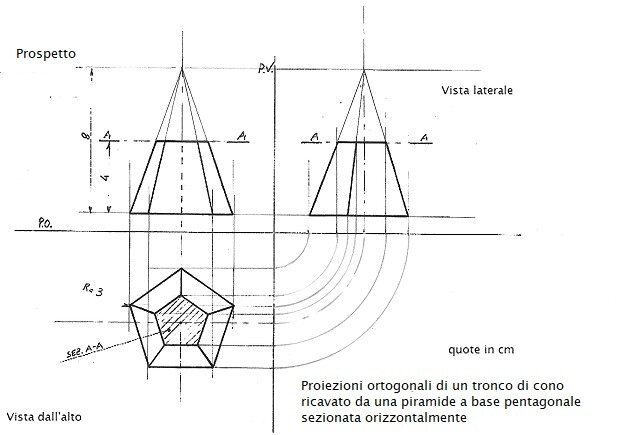

Disegno con profili reali rimarcati e linee di proiezione (costruttive) più leggere.
68250
punti
Genius I

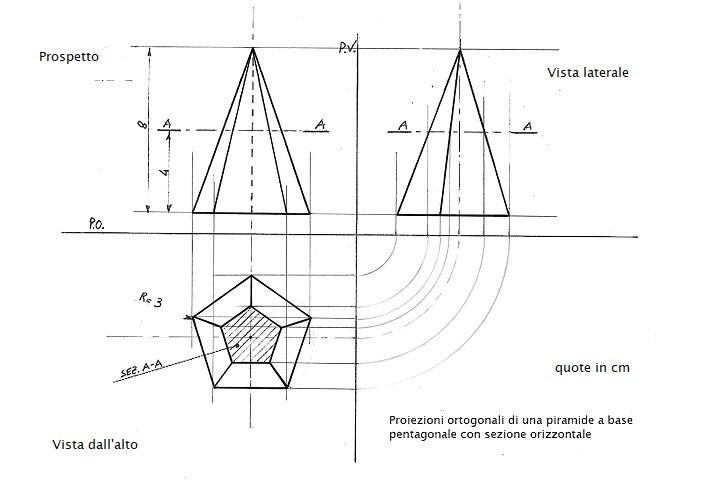

Ti invio anche questa dovesse servirti:
68250
punti
Genius I
@gramor grazie mille credo che questa è quella che vuole il prof grazie per la tua gentilezza buonanotte
@asiapagliaro - Però, secondo me interpretando la domanda, le proiezioni che si richiedono sono relative alla piramide con sezione come da primo disegno. Per le linee il disegno di un particolare si fa con viste reali rimarcate, per esempio spessore 0,8 mm; allora i tratteggi di viste nascoste spessore 0,4 mm; mentre gli assi, profili fittizi, linee di quota, sezionamenti, etc... spessore 0,2; se richiesto in una o più proiezioni si fa la sezione come il pentagono piccolo nella vista dall'alto.
Inoltre, normalmente, le linee leggere di proiezione fra le viste si cancellano, si lasciano solo gli assi.
Il professore certamente, a scopo didattico, può chiedervi di rappresentare tutte le linee di costruzione, magari domani confrontati con lui. Domani, se vuoi fammi sapere più precisamente cosa chiedeva.
@asiapagliaro - Vedo ora il tuo ultimo commento, meno male, speriamo di avercela fatta. Buonanotte a te.
