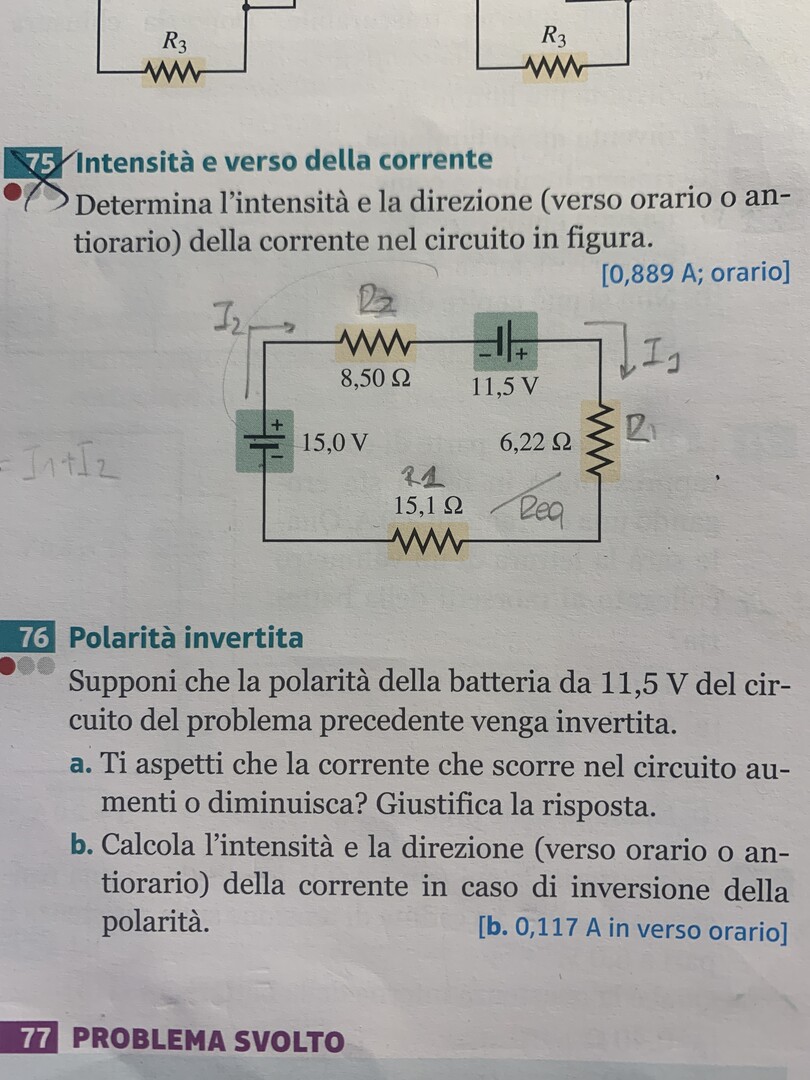

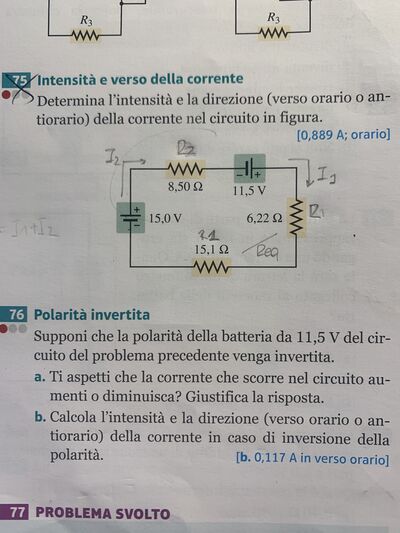

Polarità invertita
Supponi che la polarità della batteria da 11,5 V del circuito del problema precedente venga invertita.
a. Ti aspetti che la corrente che scorre nel circuito aumenti o diminuisca? Giustifica la risposta.
b. Calcola l'intensità e la direzione (verso orario o antiorario) della corrente in caso di inversione della polarità.
[b. 0,117 A in verso orario]
avrei bisogno del es 76. Grazie
53
punti
Livello 1
La corrente deve diminuire: mentre nel caso iniziale le due batterie sono orientate allo stesso modo (-/+) quindi le correnti generate circolano nello stesso verso, se invertiamo la polarità le due correnti girano in versi opposti, contrastandosi tra loro, quindi la corrente totale diminuisce.
Per calcolare l'intensità usiamo il teorema della maglia. Considero come verso di percorrenza quello orario per cui abbiamo:
$ + 15V - 8.50 \Omega I - 11.5 V - 6.22 \Omega I - 15.1 Omega I = 0$
Nota che ho considerato $+15V$ perché la batteria, percorsa in senso orario, va da - a +, mentre l'altra una volta invertita di polarità è percorsa da + a -, quindi sarà $-11.5 V$.
$ -29.82 \Omega I = -3.5 V$
$ I = 0.117 A$
La corrente è positiva, dunque circola in senso orario (avevamo considerato come verso di percorrenza, positivo, quello orario)
