Come si risolvere

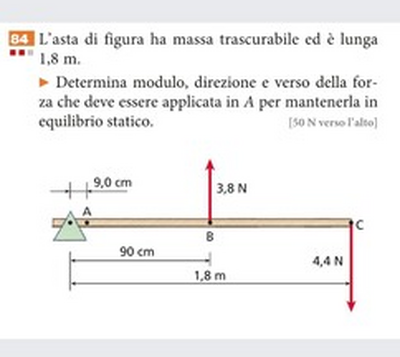

84. L'asta di figura ha massa trascurabile ed è lunga $1,8 m$.
Determina modulo, direzione e verso della forza che deve essere applicata in A per mantenerla in equilibrio statico.
[50 $N$ verso l'alto]

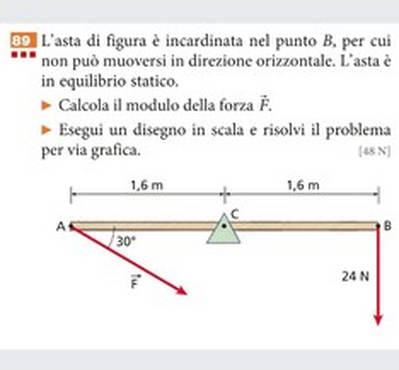

89. L'asta di figura è incardinata nel punto $B$, per cui in equilibrio statico.
- Calcola il modulo della forma $\vec{F}$.
- Esegui un disegno in scala e risolvi il problema per via grafica.
76
punti
Livello 0
180*4,4 = 3,8*90+9*F
F = (180*4,4 - 3,8*90)/9 = 50,0 N
97890
punti
Genius II
Il braccio della forza F è il cateto minore (opposto all'angolo di 30 gradi) di un triangolo rettangolo avente come ipotenusa il raggio AC=1,60 m => b=0,8 m
Imponendo che la risultante dei momenti delle forze sia nulla (equilibrio alla rotazione) si ricava
F= (24*1,60)/0,80 = 48 N
75846
punti
Genius II
24*160 = F*160*sin 30°
F = 24/sin 30° = 48 N
