@ris numero 12; ho corretto; non sono mai sicura con le maglie. Ciao.
Ok
corrente in R3 = 18 Ohm:
i3 = 12 / 18 = 0,67 A, verso sinistra;
corrente in R1 = 16 Ohm:
i1 = (18 - 12) / 16 = 0,375 A passa nel ramo della batteria da 12 V;
corrente in R2 = 25 Ohm:
i2 = (18 - 12) / 25 = 0,24 A passa nel ramo della batteria da 12 V;
corrente nella batteria da 12 V:
i = i1 - i2 = 0,375 + 0,24 = 0,615 A .
Considerando semplicemente la maglia inferiore:
i = 12/18 = 0,667 A.
Risposta D

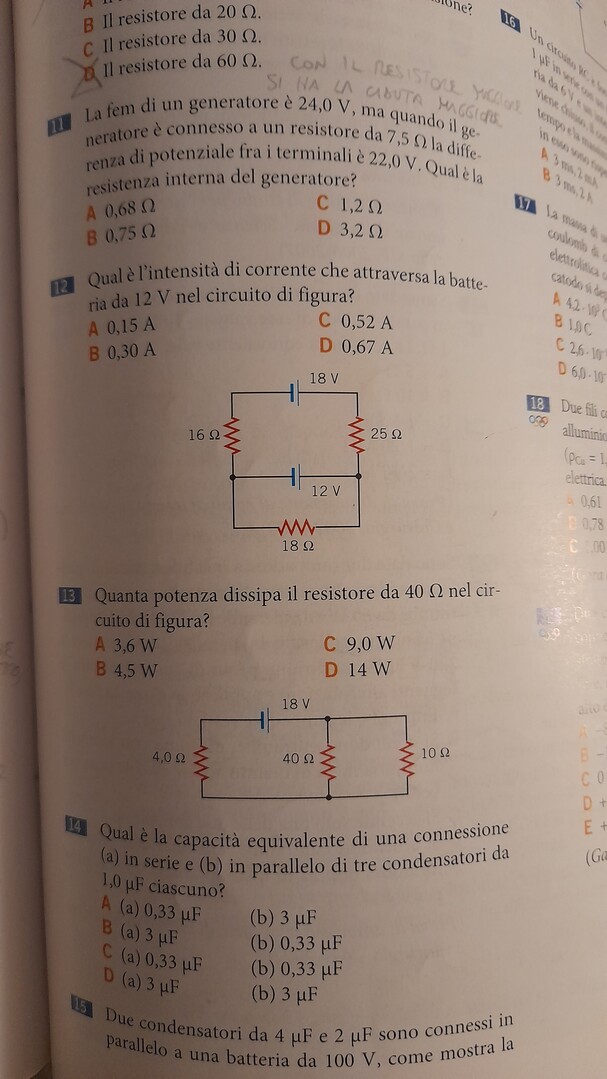

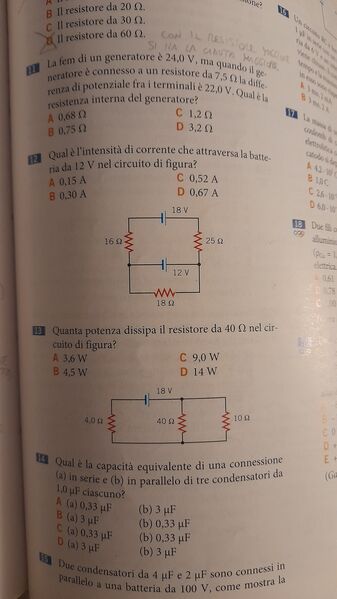

Chiedo aiuto.
86896
punti
Genius II
@mg ...credo sia 0,52 A

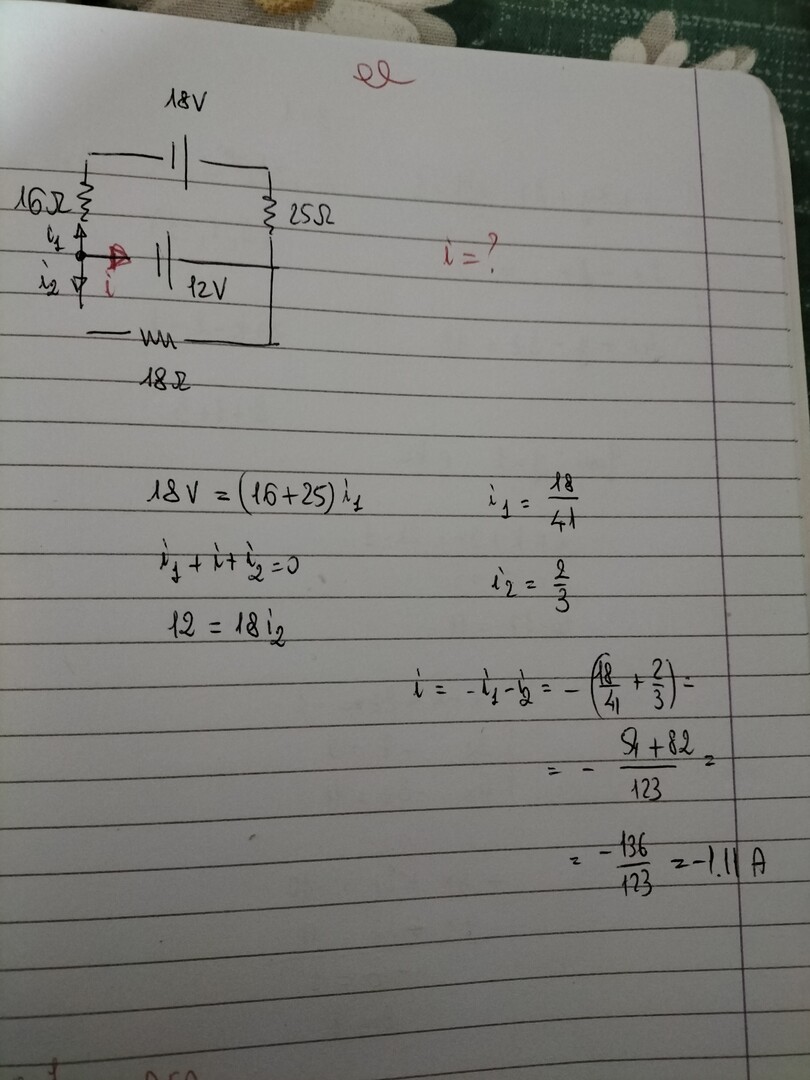

A me viene i = 1.11 A. E' così ?
58339
punti
Livello 7
@eidosm ....sicura?

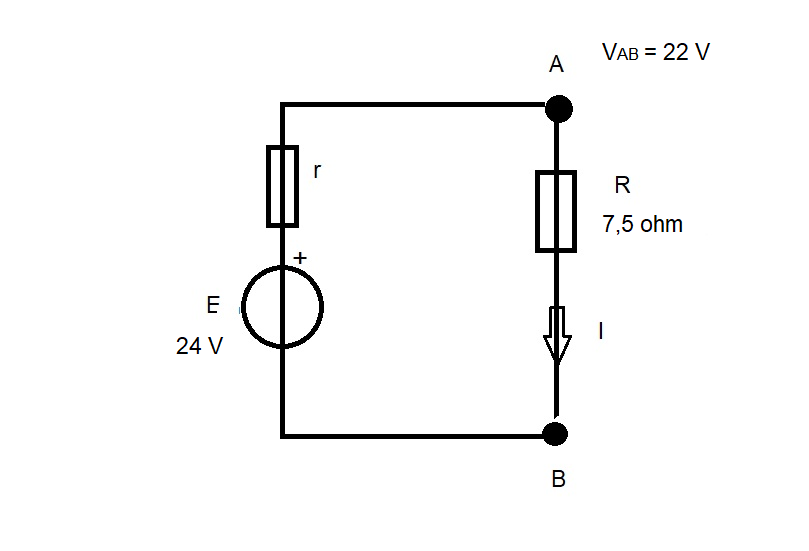

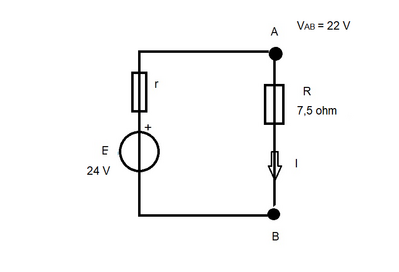

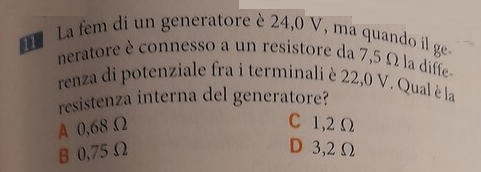

I = VAB/R = 22/7,5 A
r = (E-VAB)/I = 2*7,5/22 = 15/22 = 0,6818 ohm (opzione A)
142413
punti
Genius III
@remanzini_rinaldo non sono mai sicura... ciao.

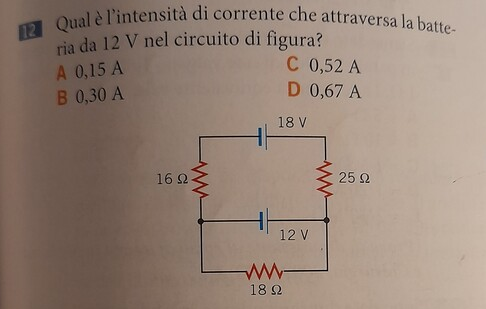

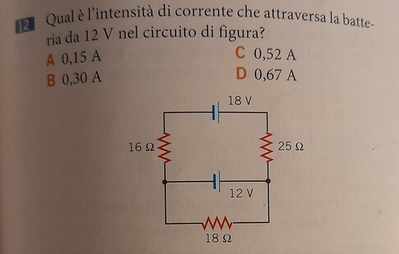

ramo generatore da 12 V :
corrente in uscita Iu = 2/3+12/41 = 39,31/41 A
corrente in ingresso Ii = 18/41
corrente I = Iu-Ii = 21,31/41 = 0,52 A (opzione C)
142413
punti
Genius III

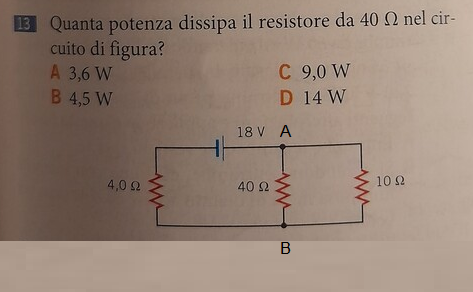

Rp = 40//10 = 400/50 = 8,0 ohm
VAB = 18*8/(8+4) = 12 V
P = VAB^2/40 = 144/40 = 36/10 = 3,6 watt (opzione A)
142413
punti
Genius III

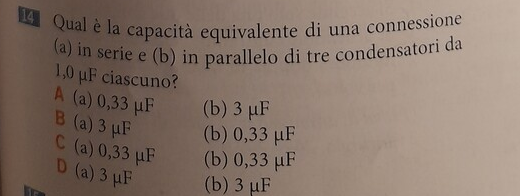

in serie :
1//1//1 = 1/(1+1+1) = 1/3 di μF
in parallelo :
1+1+1 = 3 μF
...opzione A
