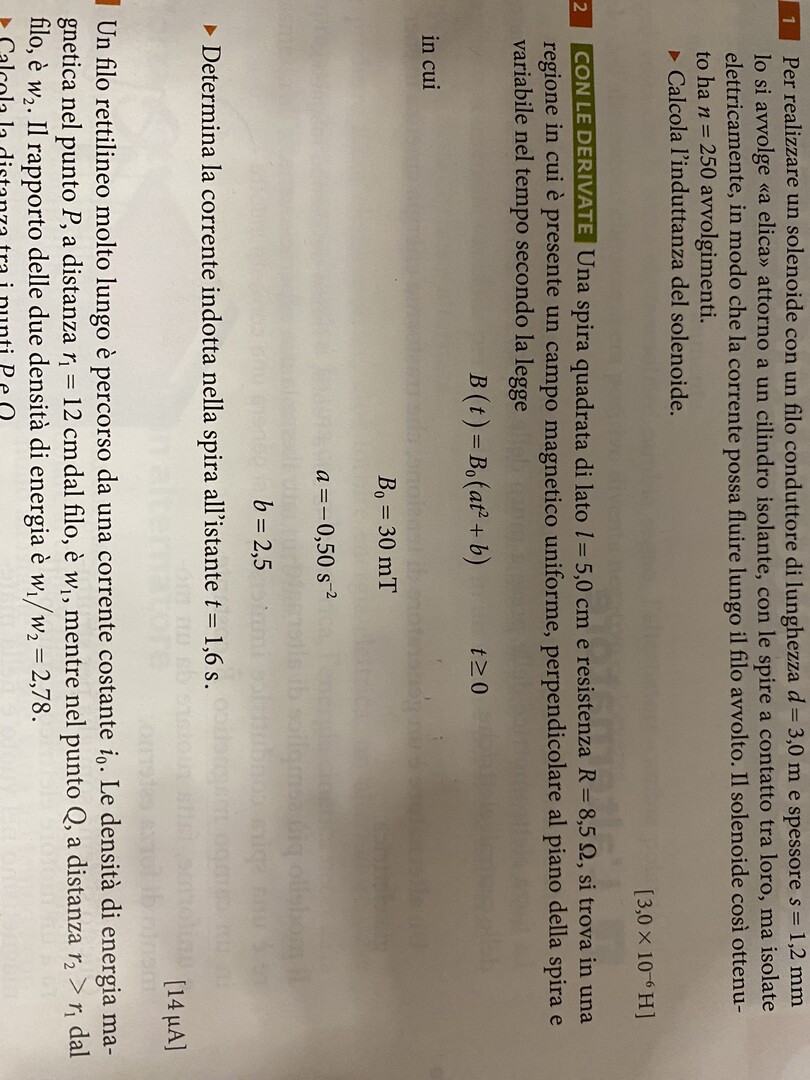

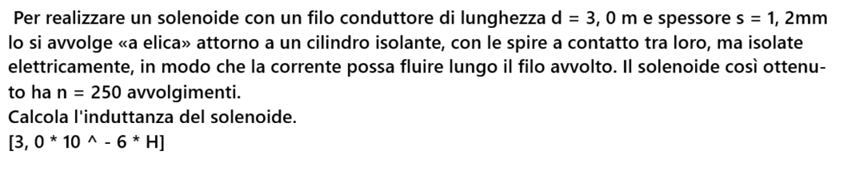

Per realizzare un solenoide con un filo conduttore di lunghezza d = 3,0 m e spessore s = 1,2 mm
lo si avvolge «a elica» attorno a un cilindro isolante, con le spire a contatto tra loro, ma isolate elettricamente, in modo che la corrente possa fluire lungo il filo avvolto. Il solenoide cosi ottenuto ha n = 250 avvolgimenti.
• Calcola l'induttanza del solenoide.
12
punti
Livello 0

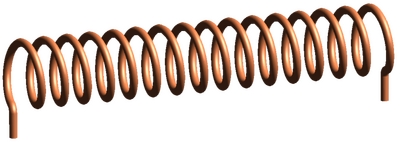

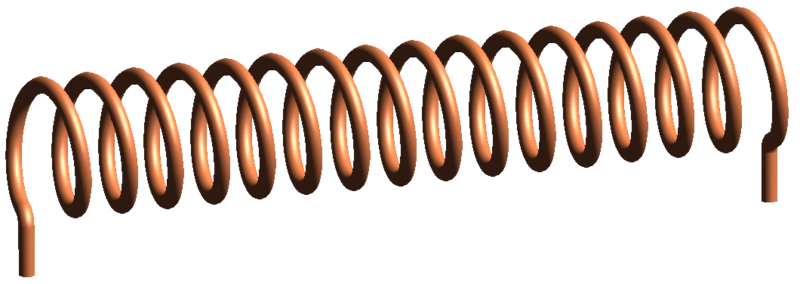

Solenoide.

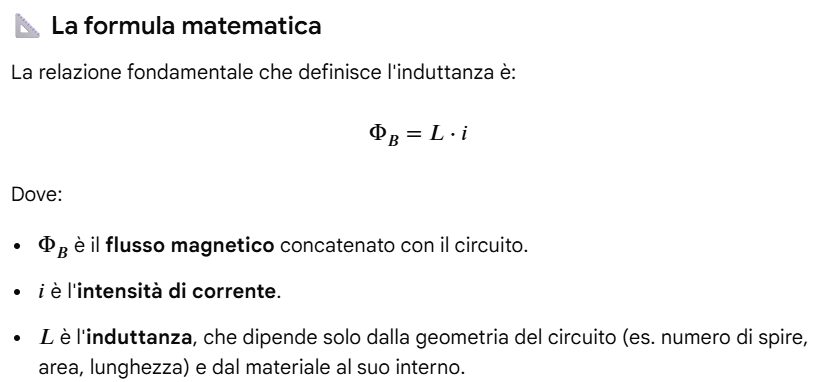

induttanza L:
L = μo * N^2 * Area / (lunghezza solenoide);
μo = 4 * π * 10^-7 H/m = 1,26 * 10^-6 H/m; permeabilità magnetica;

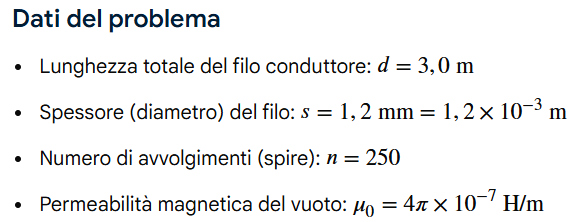

lunghezza filo = 3,0 m; spessore = 1,2 mm;
N = 250 avvolgimenti;

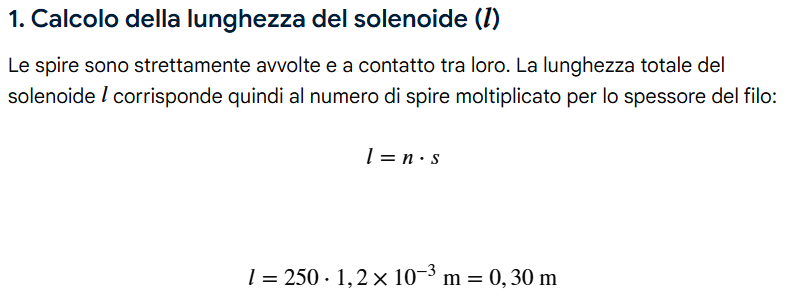

lunghezza solenoide = N * spessore = 250 * 1,2 * 10^-3 = 0,3 m;
Circonferenza = 2 π r;

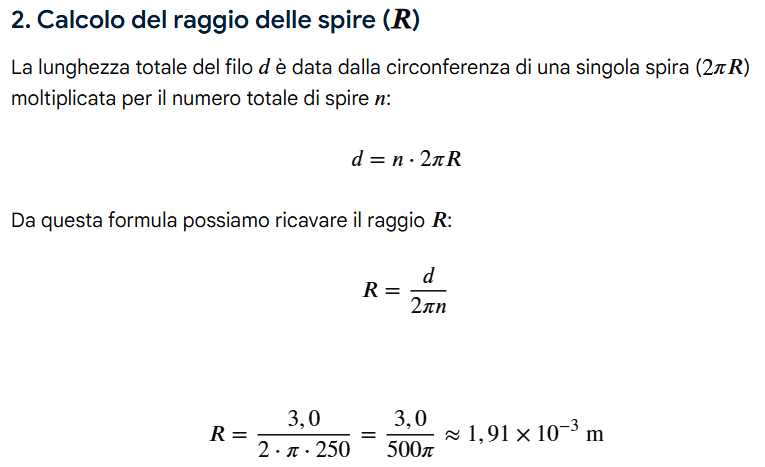

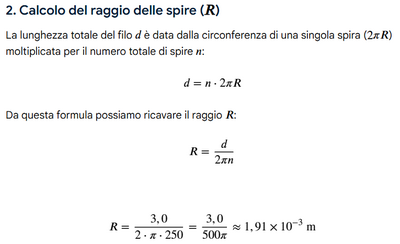

lunghezza filo = N * 2 π r;
2 π r = 3,0 / 250 = 0,012 m; circonferenza;
r = 0,012 / (2 π) = 1,91 * 10^-3 m; raggio dell'avvolgimento;

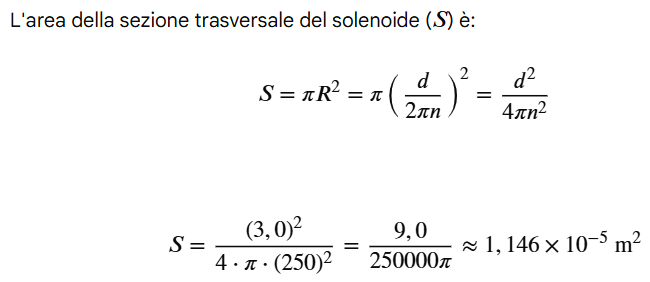

Area = π r^2 = 3,14 * (1,91 * 10^-3)^2 = 1,15 * 10^-5 m^2 ; (Area di un avvolgimento);

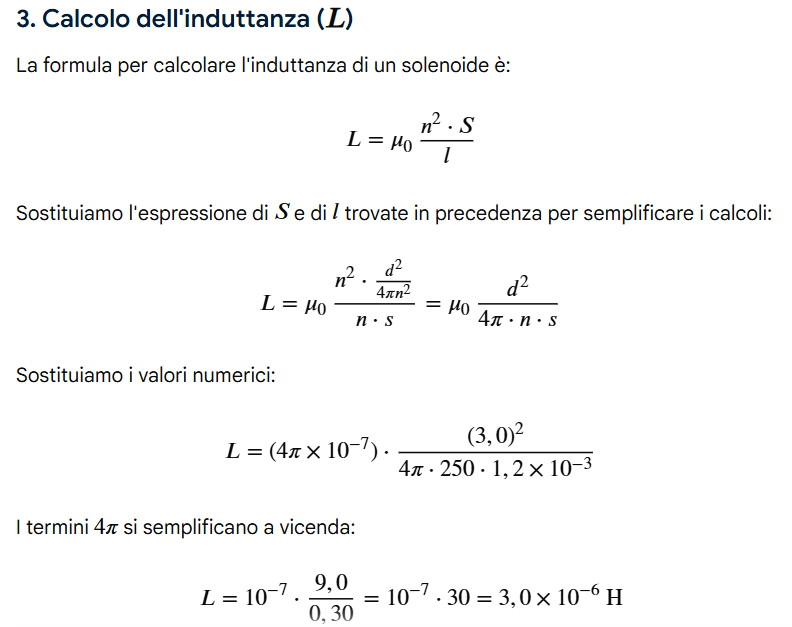

L = 1,26 * 10^-6 * 250^2 * 1,15 * 10^-5 /0,3;

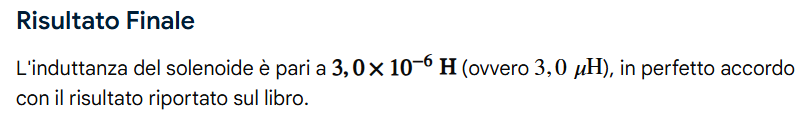

L = 3,0 * 10^-6 H; induttanza.
Ciao @sofi-grazzz
87202
punti
Genius II
Ciao. Dopo una mattinata al mare ed il solito pisolino pomeridiano ne approfitto per distrarmi facendo ricerche su internet e per rivedere alcuni concetti che avevo dimenticato da molto tempo (domani comincerò la terapia per l'intervento che dovrò fare mercoledì: ancora un grazie per quanto mi avete riferito e che mi ha sollevato parecchio il morale!)
