Question

ciao, avrei bisogno del vostro aiuto con questi esercizi anche con il disegno.

ESERCIZIO 1

Due ragazzi vogliono spostare la cattedra applicando due forze (sono due vettori che chiamiamo F₁ ed F₂ ) che formano un angolo di 63 ° tra loro F₁ = 65 N e F₂ = 83 N. Un altro ragazzo applica una forza alla cattedra in modo da non farla muovere (F3).

Illustra la situazione con un disegno.
Qual è la forza che deve applicare il ragazzo per tenere ferma la cattedra?

ESERCIZIO 2

Le tre forze in figura (sotto) sono in equilibrio (la loro somma è nulla). Se F1=240N, q1=45°, F3=450N, determinare F2 e q2.

grazie.

Autore

Risposta

Mario

(@mario)

62 punti

livello:

Livello 1

74 Risposte
33 0 41

01/06/2020 11:32

Giancarlo Manni · Accepted Answer

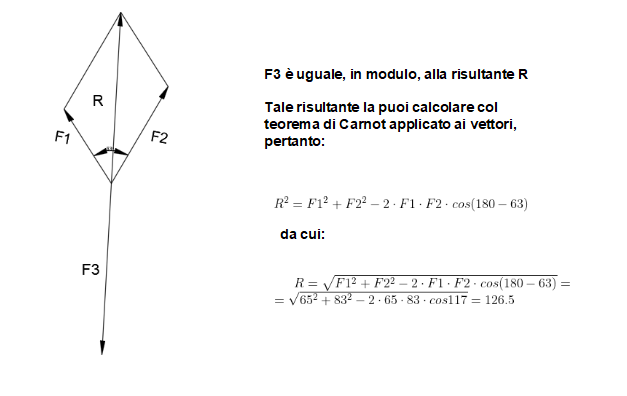

Esercizio 1: [attach]3567[/attach]

Giancarlo Manni · Answer

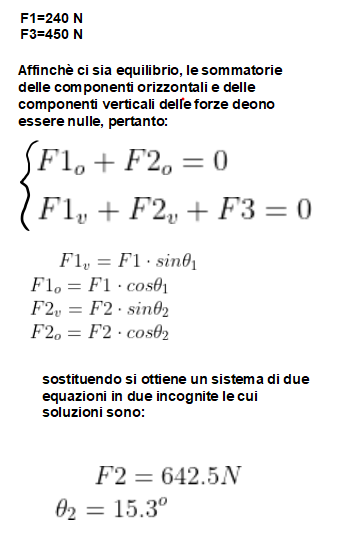

Esercizio n.2 [attach]3568[/attach]

Giancarlo Manni · Answer

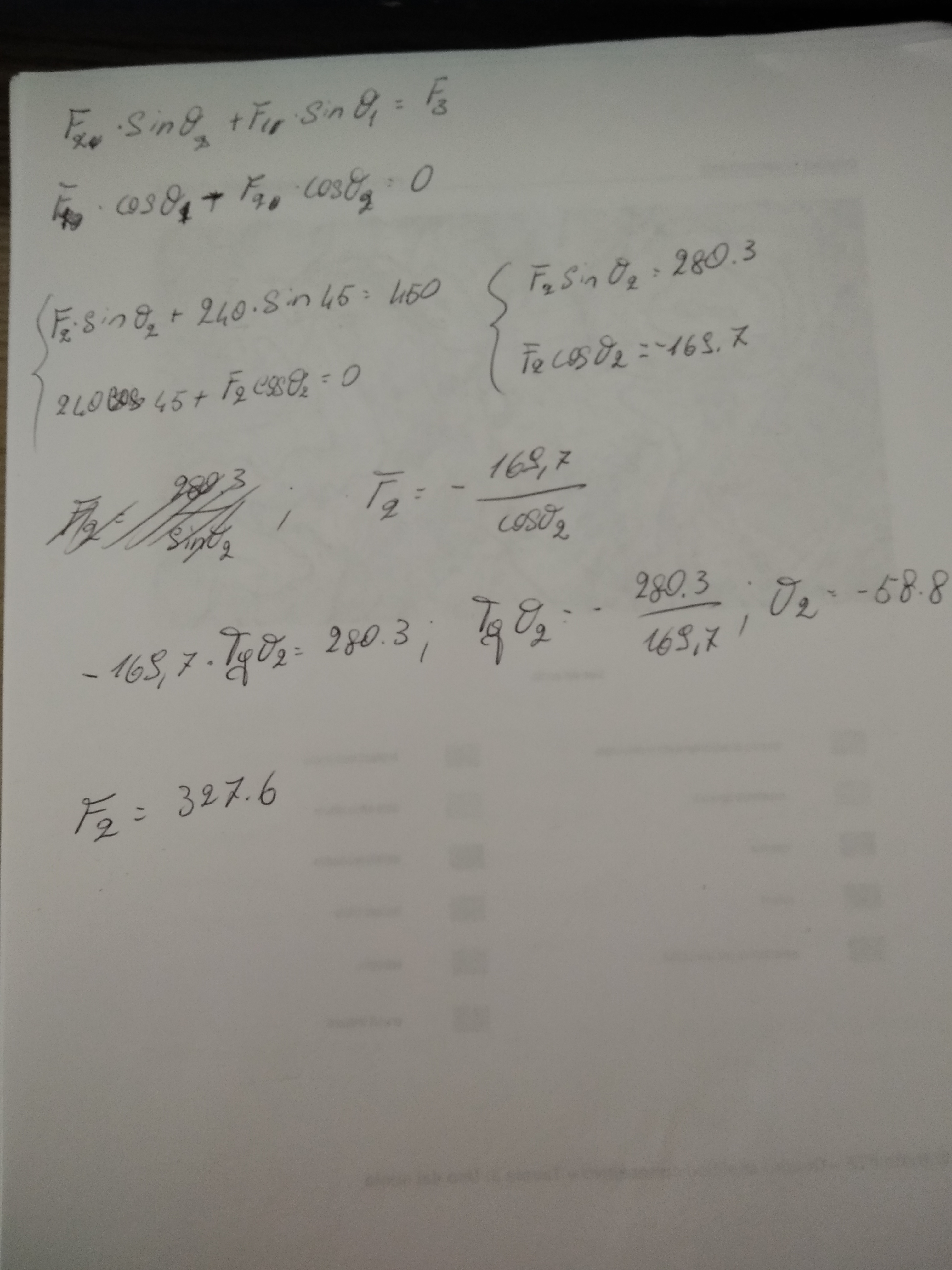

avevo fatto un errore nella soluzione del sistema. l'ho rifatto e riportato di seguito, spero si capisca ciao [attach]3669[/attach]

remanzini_rinaldo · Answer

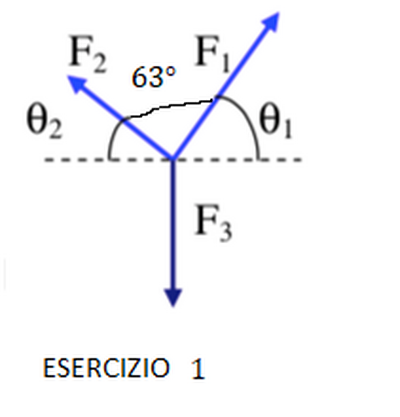

F3 è puramente verticale, per cui la risultante sull'asse x deve valere 0, il che significa :

65*cos Θ2 = 83*cos Θ1

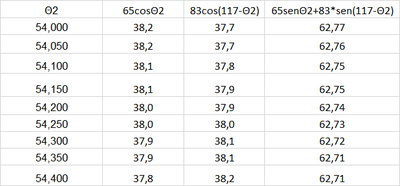

la tabella soprastante mostra come l'equilibrio sia raggiunto per Θ2 = 54,25°; la risultante Fry lungo l'asse y vale F2*sen 54,25+F1*sen(117-54,25) = 62,73 N, col che F3 = -62,73 N

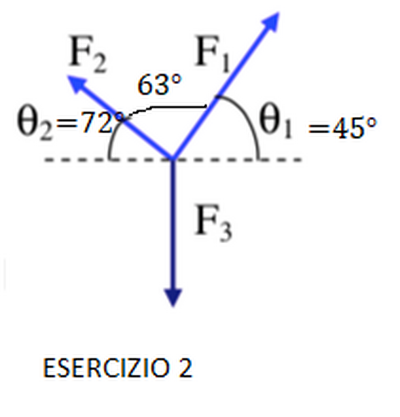

ESERCIZIO 2

Le tre forze in figura (sotto) sono in equilibrio (la loro somma è nulla). Se F1=240N, Θ1= 45°, F3=450N, determinare F2 e Θ2.

F2*sen 72 = 120√2

F2 = 120√2/sen 72 = 178,4 N

F3 = -(178,4*sen 72°+120√2) = -(169,7+120√2) = -339,4 N
