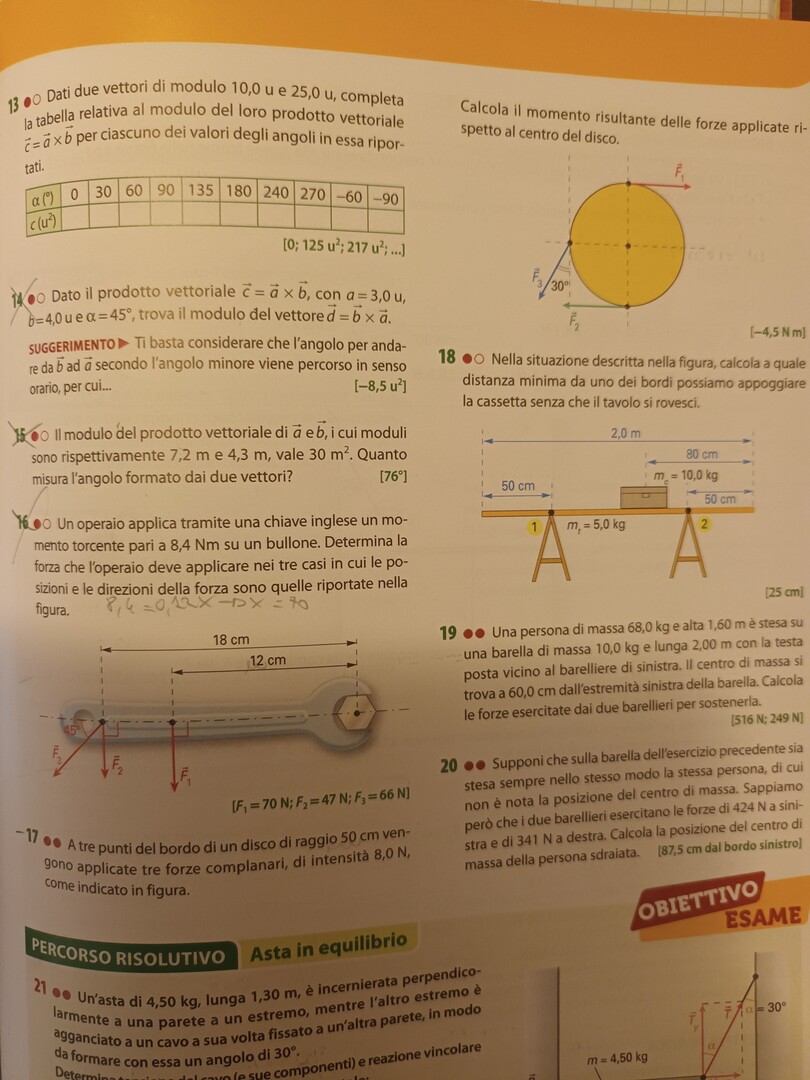

A tre punti del bordo di un disco di raggio 50 cm vengono applicate tre forze complanari, di intensità 8,0 N, come indicato in figura.
Calcola il momento risultante delle forze applicate rispetto al centro del disco.
Buongiorno, potreste aiutarmi a risolvere il problema 17, per favore? Grazie.
180
punti
Livello 1
Il momento torcente è definito come il prodotto vettoriale tra il raggio e la forza o analogamente come prodotto tra il modulo della forza e il suo braccio.
M= r x F = r*F*sin(a) = F*b
I momenti generati da F1 e F2 risultano essere negativi (rotazione oraria del raggio vettore a sovrapporsi al vettore F)
Il momento generato da F3 risulta essere positivo.
Quindi il momento risultante è (legge vettoriale) :
M=M1+M2+M3 = - 8*(1/2) - 8*(1/2) + 8*(1/2)*sin(60) = - 4,5 N
