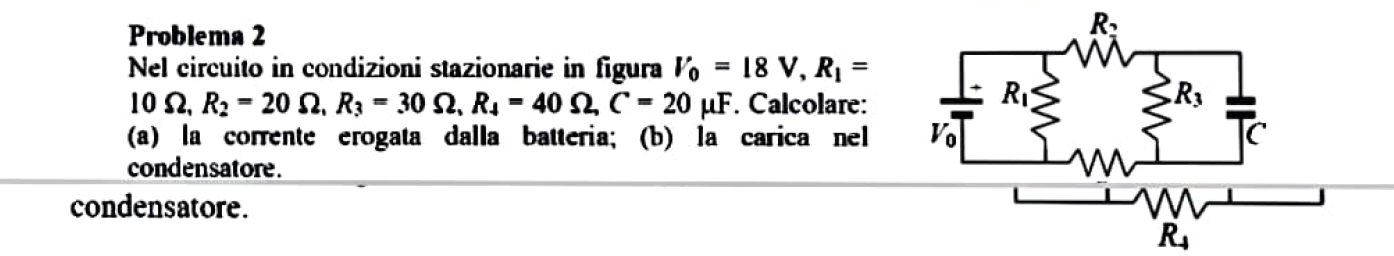

Nel circuito in condizioni stazionarie in figura $V_0=18 V , R_1=$ $10 \Omega, R_2=20 \Omega, R_3=30 \Omega, R_1=40 \Omega, C=20 \mu F$. Calcolare:
(a) la corrente erogata dalla batteria; (b) la carica nel condensatore.
condensatore.
Nel circuito in condizioni stazionarie in figura $V_0=18 V , R_1=$ $10 \Omega, R_2=20 \Omega, R_3=30 \Omega, R_1=40 \Omega, C=20 \mu F$. Calcolare:
(a) la corrente erogata dalla batteria; (b) la carica nel condensatore.
condensatore.
110
punti
Livello 1
R1 è in parallelo con le tre resistenze in serie R2 + R3 + R4;
R234 serie = 20 + 30 + 40 = 90 Ohm;
Resistenza del parallelo:
1/Rp = 1/10 + 1/90 = 0,1 + 0,0111 = 0,1111;
Rp = 1/0,1111 = 9 Ohm;
Re = 9 Ohm, resistenza equivalente del circuito.
Quando il condensatore è carico circola corrente i:
i = V/Re = 18/9 = 2 A;
Il condensatore carico, in parallelo alla resistenza Re, è alla differenza di potenziale
Delta V = 18 V;
C = 20 * 10^-6 Farad;
C = Q / (DeltaV);
Q = C * DeltaV = 20 * 10^-6 * 18 = 3,6 * 10^-4 C;
Q = 360 * 10^-6 C = 360 microCoulomb.
@donato_corbacio ciao
72372
punti
Genius II
@mg ok grazie ecco perchè non mi erano usciti così i risultati, avevo sbagliato con le resistenze per la serie e il parallelo.
