[Risolto] Fisica fili paralleli che generano B

@leo51

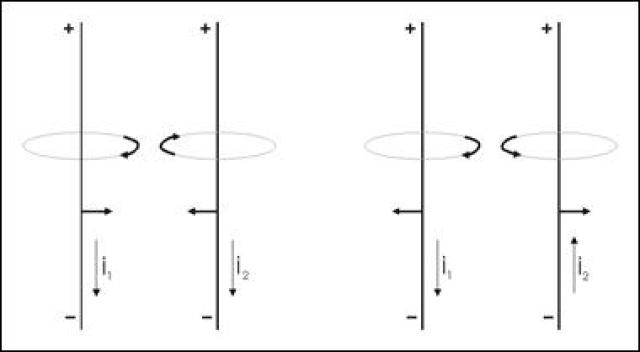

 Se le correnti hanno verso opposto i fili si respingono, nel punto B fra i due fili i campi hanno lo stesso verso, si sommano:

(B  risultante)  = B1 + B2;

nel punto A invece i campi hanno verso opposto, si sottraggono. μo = 1,26 * 10^-6 N/A², è detta permeabilità magnetica del vuoto.

B =  μo * i /(2π r); legge di Biot - Savart;

μo/(2π) = 2 * 10^-7 N /A²

r è la distanza dal filo.

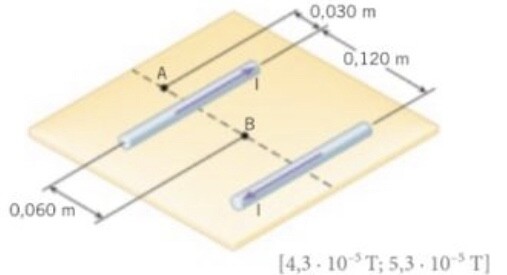

Nel punto B in mezzo ai fili i due campi entrano nel foglio;

r = 0,060 m; B1 = B2 perché le correnti sono uguali, i = 8 A.

B risultante = B1 + B2 = 2 * ( 2 * 10^-7 * 8 / 0,060 ) = 2 * 2,67 * 10^-5 = 5,33 * 10^-5 T; entrante nel foglio.

Nel punto A esterno; nel tuo disegno le linee di forza di B1 "girano" in senso orario nel punto A entrano nel foglio.

Le linee di B2  girano in senso antiorario;  in A escono dal foglio.

r1 = 0,15 m;

r2 = 0,030 m;

B1 = 2 * 10^-7 * 8 / 0,15 = 1,07 * 10^-5 T, entrante nel foglio;

B2 = 2 * 10^-7 * 8 / 0,030 = 5,33 * 10^-5 T, uscente dal foglio;

B risultante = B2 - B1 = 5,33 * 10^-7 - 1,07 * 10^-5 = 4,3 * 10^-5 T ; (uscente dal foglio).

https://argomentidifisica.wordpress.com/2018/05/12/esercizi-su-campo-magnetico-e-intensita-di-corrente/

ciao
