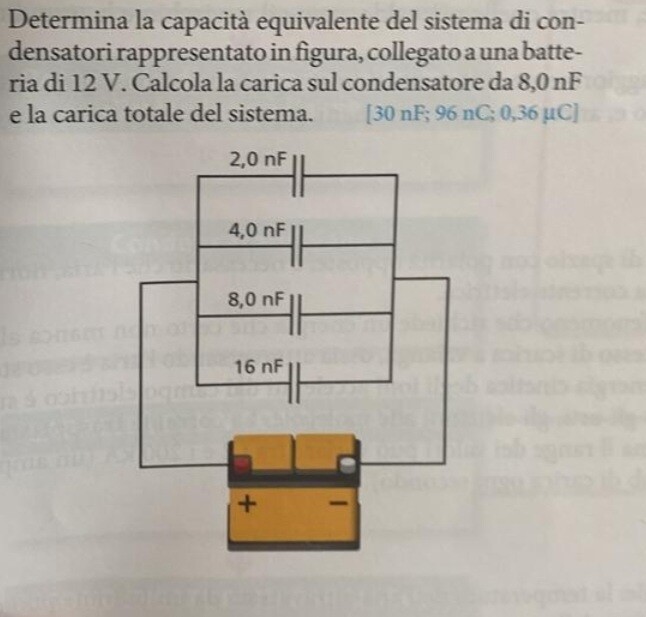

Determina la capacità equivalente del sistema di condensatori rappresentato in figura, collegato a una batteria di $12 V$. Calcola la carica sul condensatore da $8,0 nF$ e la carica totale del sistema.
[30 nF; $96 nC ; 0,36 \mu C$ ]
Determina la capacità equivalente del sistema di condensatori rappresentato in figura, collegato a una batteria di $12 V$. Calcola la carica sul condensatore da $8,0 nF$ e la carica totale del sistema.
[30 nF; $96 nC ; 0,36 \mu C$ ]
462
punti
Livello 1
Le capacità in parallelo si sommano. C equivalente = Ce = C1 + C2 + C3 + C4.
Ce = 2,0 + 4,0 + 8,0 + 16 = 30 nF = 30 * 10^-9 Farad.
Qtotale = Ce * V;
Q totale = 30 * 10^-9 * 12 = 3,6 * 10^-7 C = 0,36 * 10^-6 C;
Q totale = 0,36 microCoulomb.
Q3 = C3 * V = 8,0 * 10^-9 * 12 = 96 * 10^-9 = 96 nF; sul condensatore da 8,0 nF.
