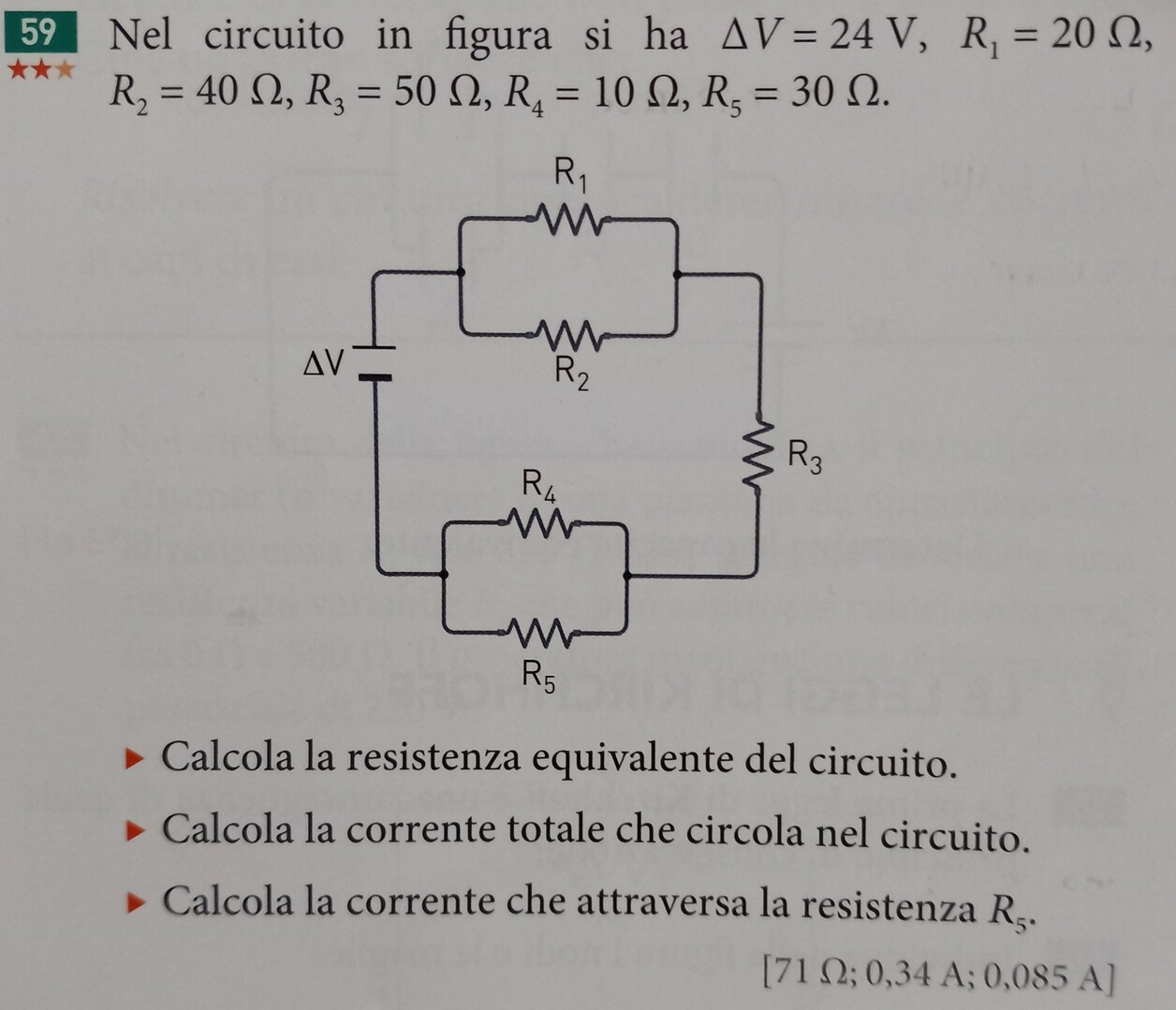

Nel circuito in figura si ha $\Delta V=24 \mathrm{~V}, R_1=20 \Omega$, $R_2=40 \Omega, R_3=50 \Omega, R_4=10 \Omega, R_5=30 \Omega$.
- Calcola la resistenza equivalente del circuito.
- Calcola la corrente totale che circola nel circuito.
- Calcola la corrente che attraversa la resistenza $R_5$.
$[71 \Omega ; 0,34 \mathrm{~A} ; 0,085 \mathrm{~A}]$
60
punti
Livello 1

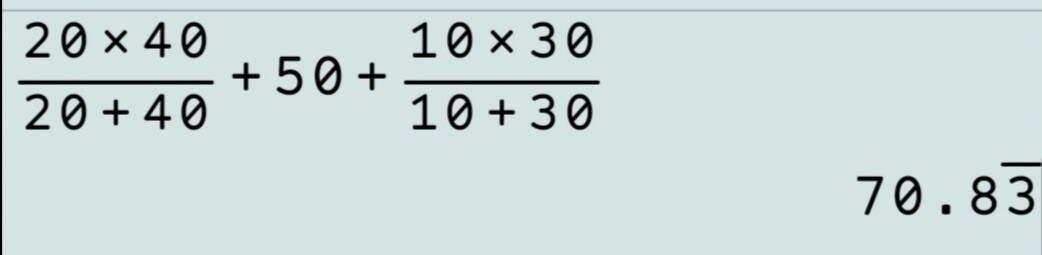

Req = 20//40+50+10//30 = 800/60+50+300/40 = 70,83 ohm
I = V/Req = 24/70,83 = 0,3388 A

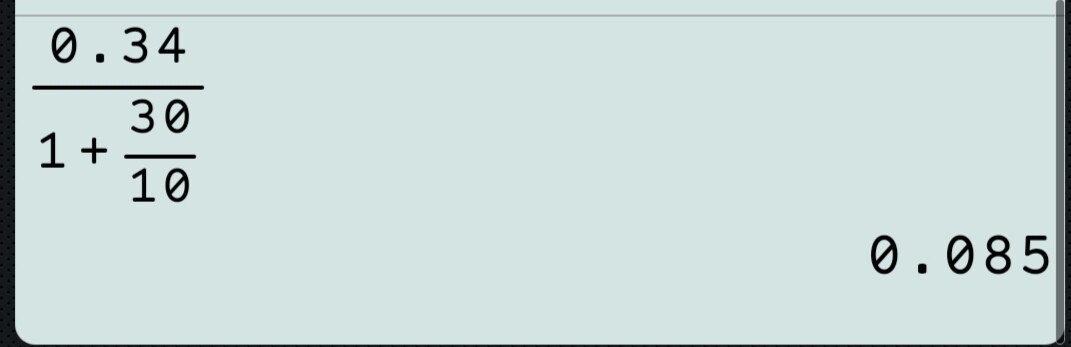

I5 = I*10/(30+10) = 0,3388/4 = 0,085 A
97903
punti
Genius II
R_equivalente = (R1//R2) + R3 + (R4//R5) = 71 Ohm
La corrente nel circuito è:
i_tot = DV /R_equivalente = 24/71 = 0,34 A
Determino la corrente in R5:
{i4+i5 = i_tot
{R4*i4 = R5*i5
La corrente che circola in R5 è:
i5 = 0,085 A
