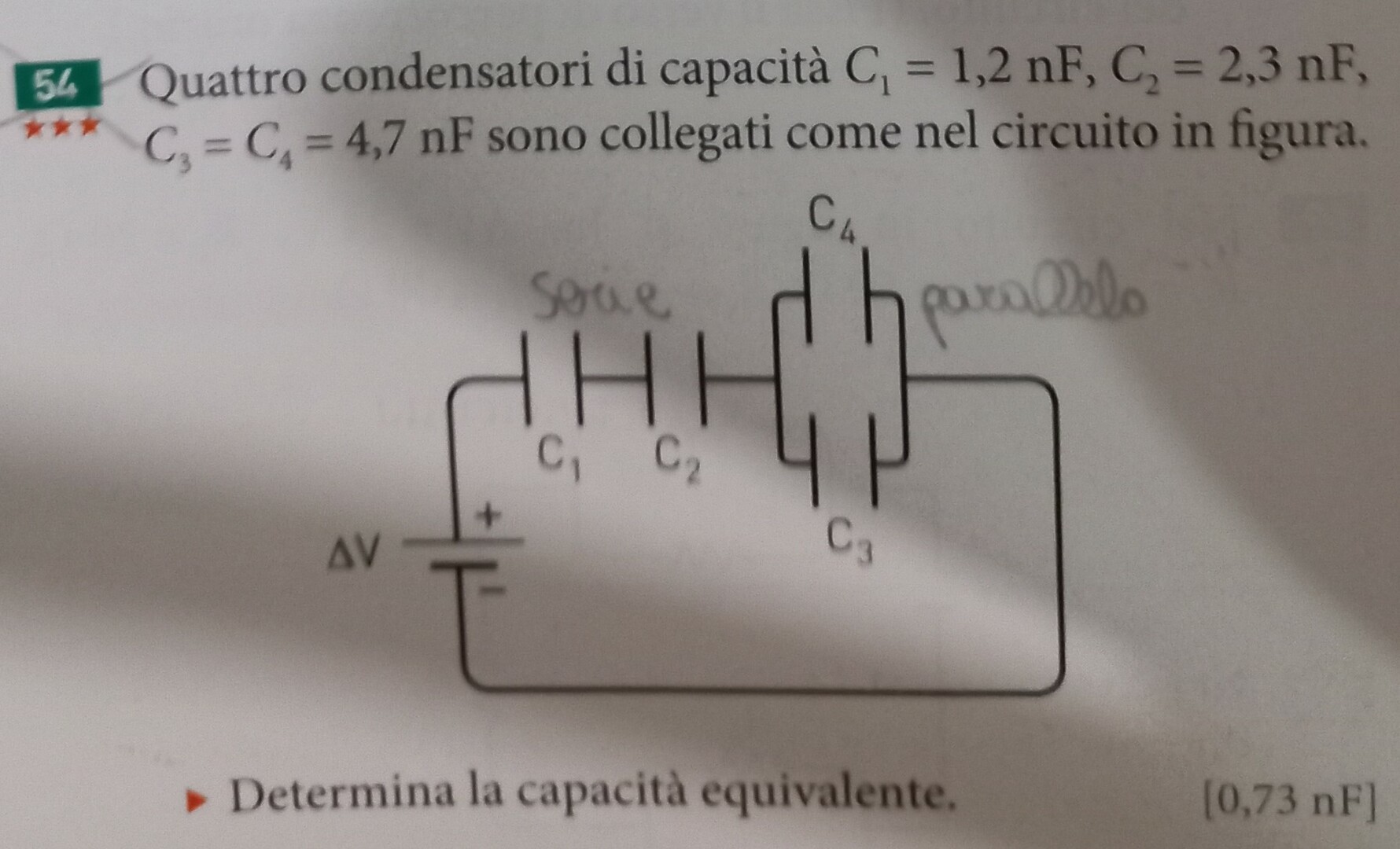

Quattro condensatori di capacità $C_1=1,2 \mathrm{nF}, C_2=2,3 \mathrm{nF}$, $C_3=C_4=4,7 \mathrm{nF}$ sono collegati come nel circuito in figura.
Determina la capacità equivalente.
Quattro condensatori di capacità $C_1=1,2 \mathrm{nF}, C_2=2,3 \mathrm{nF}$, $C_3=C_4=4,7 \mathrm{nF}$ sono collegati come nel circuito in figura.
Determina la capacità equivalente.
60
punti
Livello 1

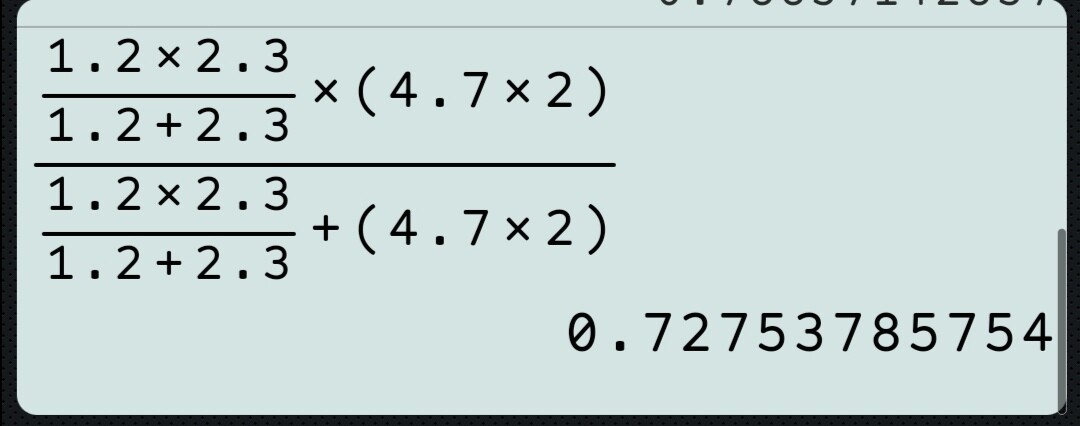

C_eq = 0,73 nF
I condensatori C1 e C2 sono in serie
[Q=Q1=Q2 ; DV=DV1 + DV2 ; C12= (C1*C2) /(C1+C2)]
I condensatori C3 e C4 sono in parallelo
[DV1=DV2 ; C34 = C3+C4]
