considera una pila la cui fem è 4,5 V e che presenta aii suoi capi una d.d.p di 3.9 V quando eroga un'intensità di corrente di 2,0 A. Quanto vale la sua resistenza interna? mi servirebbe il disegno per favore
considera una pila la cui fem è 4,5 V e che presenta aii suoi capi una d.d.p di 3.9 V quando eroga un'intensità di corrente di 2,0 A. Quanto vale la sua resistenza interna? mi servirebbe il disegno per favore
Prima di considerare la tua pila con resistenza interna (cioè un generatore reale) invito te a considerare il piano corrente/tensione Oxy con l'asse x tarato in ampère (A) e l'asse y tarato in volt (V).
---------------
Su questo piano ogni generatore è individuato da una "retta di lavoro" caratteristica: un generatore ideale di corrente ha la retta x = X > 0 e uno di tensione ha la y = Y > 0; invece la caratteristica di un generatore reale non è parallela a nessuno dei due assi, ma li interseca entrambi
* x/X + y/Y = 1
e la sua pendenza
* r = |- Y/X|
è la resistenza interna schematizzata in serie (se la si volesse schematizzare in parallelo basterebbe considerare il piano tensione/corrente e parlare di conduttanza).
---------------
Nello schema in cui il generatore reale si sdoppia nella serie fra un generatore ideale di tensione (E) e una resistenza interna (r) il carico (R) ai capi del generatore reale è solo una parte di quello ai capi del generatore ideale.
L'intercetta Y = E è la differenza di potenziale a circuito aperto.
L'intercetta X è la corrente di corto circuito.
---------------
Per tracciare la retta
* x/X + y/Y = 1
come per tutte le rette, basta determinarne due soli punti.
==============================
NEL CASO IN ESAME
"considera una pila la cui fem è 4,5 V ..." vuol dire
* Y = 4,5 = 9/2 V
cioè un punto è (0, 9/2).
---------------
"... e che presenta aii suoi capi una d.d.p di 3.9 V quando eroga un'intensità di corrente di 2,0 A." vuol dire che un altro punto è
* (2, 39/10)
---------------
La congiungente dei due punti dati è
* x/15 + y/(9/2) = 1 ≡
≡ y = 9/2 - (3/10)*x
che ha la pendenza di - (3/10) V/A, quindi la resistenza interna è
* r = 0.3 Ω
==============================
AGGIUNTA
Volendo lo schema in cui il generatore reale si sdoppia nel parallelo fra un generatore ideale di corrente e una conduttanza interna, il generatore ideale deve avere il valore nominale a 15 A.
il disegno?? intendi una batteria con in serie una resistenza? non puoi farlo da sola?
comunque la soluzione è:
caduta di tensione: $\Delta V=4.5-3.9=0.6$ $V$
Questa è la caduta di tensione (o differenza di potenziale) ai capi della resistenza interna.
dato che vale la legge di Ohm:
$\Delta V = R_{int}*I$
Pertanto:
$R_{int}=\Delta V / I = 0.6/2= 0.3$ $\Omega$

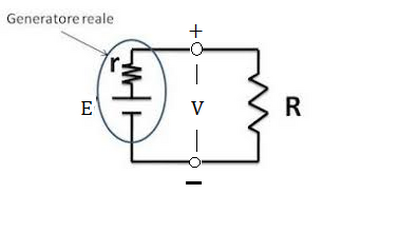

Si consideri una pila la cui fem è E = 4,5 V e che presenta ai suoi capi una d.d.p V = 3.9 V quando eroga un'intensità di corrente di 2,0 A. Quanto vale la sua resistenza interna? mi servirebbe il disegno per favore
V = 3,9 = E-r*I = 4,5-r*2
r*2 = 4,5-3,9 = 0,6 V
r =0,6/2 = 0,30 ohm
R = V/I = 3,9/2 = 1,95 ohm
