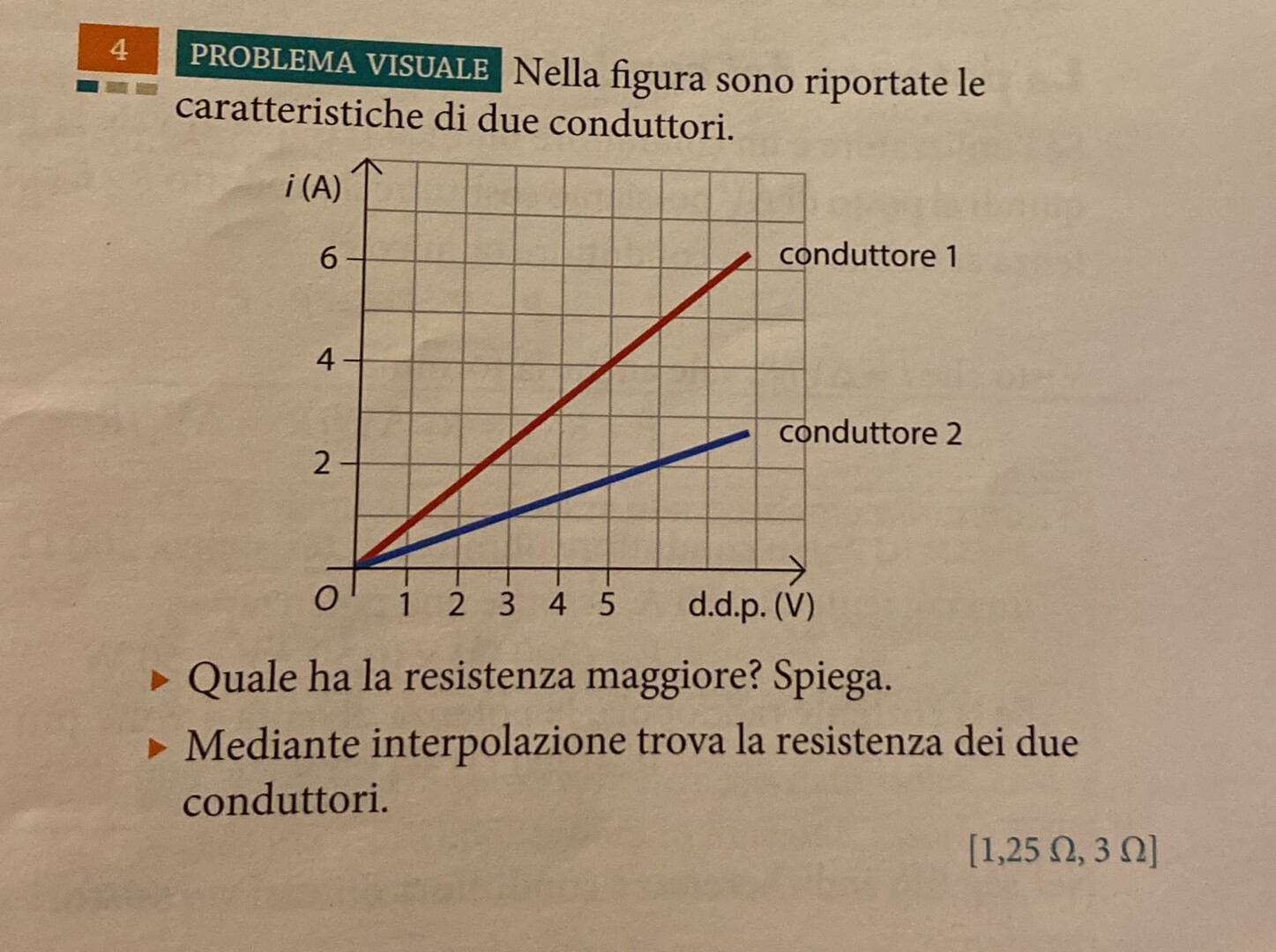

PROBLEMA VISUALE Nella figura sono riportate le caratteristiche di due conduttori.
Quale ha la resistenza maggiore? Spiega.
Mediante interpolazione trova la resistenza dei due conduttori.
$$
[1,25 \Omega, 3 \Omega]
$$
Buongiorno, buona Domenica.
Per favore mi aiutate nello svolgimento di questo esercizio? Grazie
241
punti
Livello 1
-------------------------------------------------------------------------------
Il conduttore 2 (blu) ha maggiore resistenza perché è maggiore la $d.d.p~(V)$ in rapporto all'intensità di corrente $I~(A)$; dal grafico risulta chiaramente un proporzionalità inversa fra resistenza e intensità di corrente e il valore della resistenza risulta sempre lo stesso per qualunque interpolazione fatta sul grafico per ciascuna delle linee.
Quindi interpolando per esempio:
- conduttore $1$ $(rosso) ~R= \frac{V}{I}= \frac{5}{4} = 1,25~Ω$;
- conduttore $2$ $(blu) ~R= \frac{V}{I}= \frac{6}{2} = 3~Ω$.
49287
punti
Genius I
@Laica - Buona domenica a te.
@gramor Grazie ,chiarissimo.
@ Laica - Grazie per il tuo gentile apprezzamento, cordiali saluti e buona domenica.
