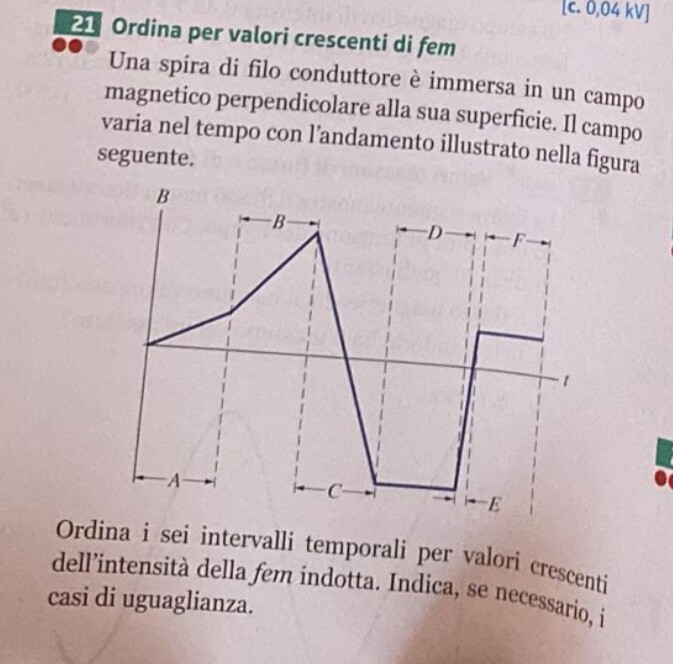

Una spira di filo conduttore è immersa in un campo magnetico perpendicolare alla sua superficie. Il campo varia nel tempo con l'andamento illustrato nella figura seguente.
Ordina i sei intervalli temporali per valori crescenti dell'intensità della fem indotta. Indica, se necessario, i casi di uguaglianza.
229
punti
Livello 1
fem= - d(phi) /dt = - dB/dt *S
(essendo superficie e campo perpendicolari)
Nei tratti D ed F la variazione di campo è nulla e quindi anche la fem
fem(D) = fem (F) = 0
Nel tratto C risulta fem > 0 (coefficiente angolare negativo)
Nei tratti A, B ed E la fem < 0 (coefficiente angolare positivo)
fem(E) > fem(B) > fem(A)
