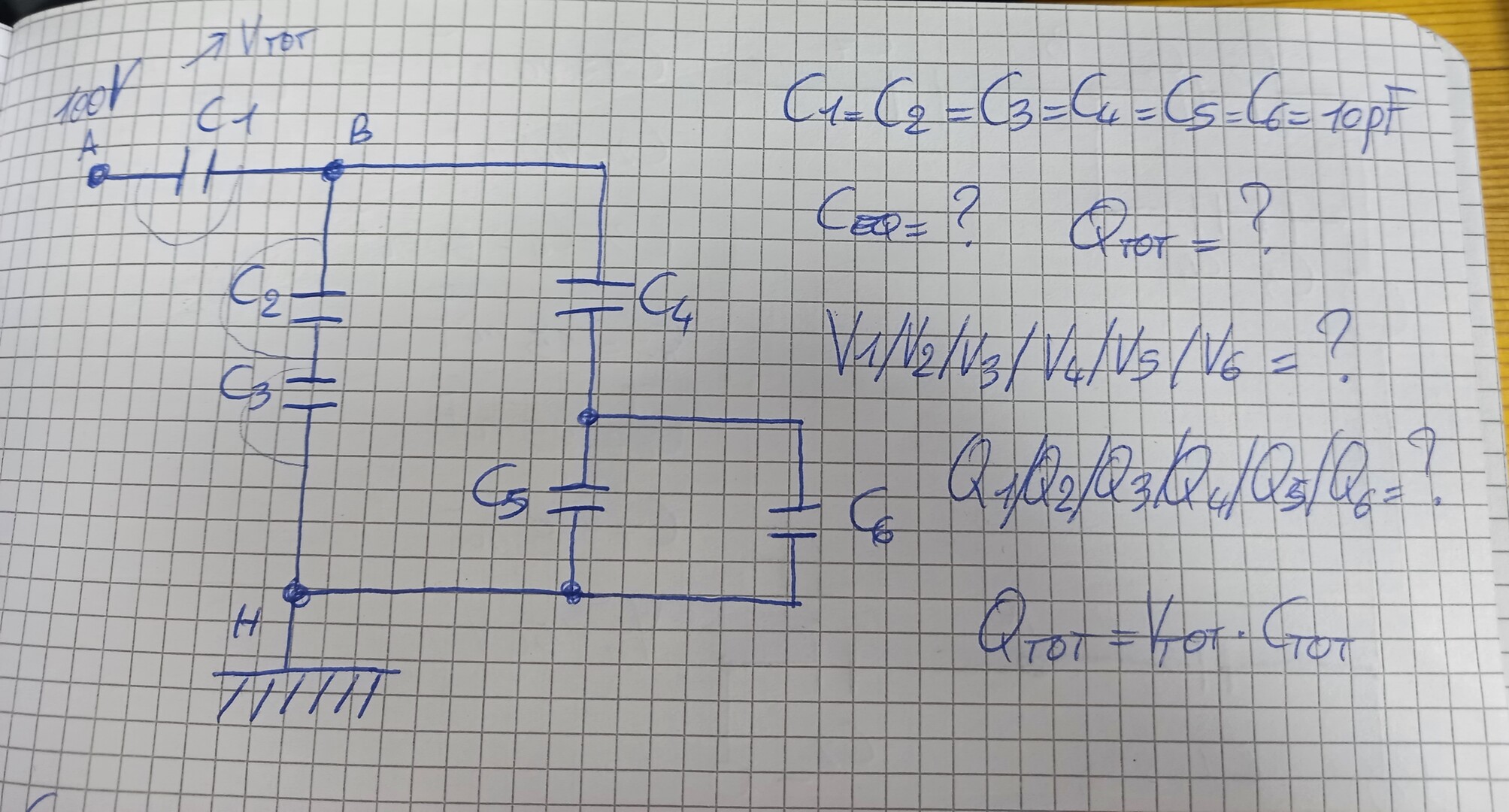

Esercizio sui condensatori

C56 = C5+C6 = 20 pF

C456 = C4//C56 = 10*20/30 = 20/3 di pF

C23 = C2//C3 = 10^2/20 = 5 pF

C23456 = C23+C456 = 20/3+5 = 35/3 di pF

Ceq = C1// C23456 = 10*35/3 / (10+35/3) = 350/3 *3/65 = 70/13 di pF

Q = CeV = 7.000/13 di pCoulomb

Vab = Q/C1 =7.000/(13*10) = 700/13 V (53,85 V)

Vbh = V-Vab = 100-700/13 = 600/13 di volt (46,15 V)

V2 = V3 = Vbh/2 = 23,075 V

V4 = Vbh*C56/(C56+C4) 46,15*20/30 = 30,77 V

V56 = Vbh-V4 =46,15-30,77 =15,38 V

note le tensioni ti sarà facile calcolare carica ed energia accumulata da ciascun condensatore

Controlla i calcoli

il parallelo di C5 e C6 vale 20 pF

la serie con C4 dà 20*10/(20 + 10) pF = 20/3 pF

la serie di C2 e C3 equivale a 5 pF

e il parallelo dei due rami dà 35/3 pF

che in serie con 10pF equivale a 350/3 : 65/3 pF = 70/13 pF

e questa é Ceq

pertanto Qtot = Ceq V = 7000/13 pC
