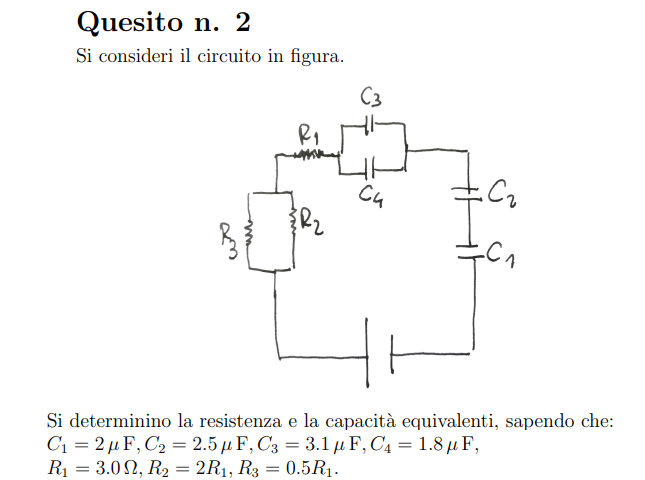

Buonasera, ho svolto il seguente esercizio e vorrei avere una correzione.
Per le resistenza ho calcolato prima la resistenza equivalente tra R_3 ed R_2 utilizzando
a cui poi ho sommato la resistenza R_1 essendo in serie.
Per la capacità ho fatto praticamente lo stesso ragionamento per C_1 e C_2 utilizzando
a cui sommo C_3 e C_4 (essendo in parallelo).
E' corretto?Grazie in anticipo.
365
punti
Livello 2
Ok per le resistenze.
Per le capacità calcoli $C_1$ in serie a $C_2$ come da te descritto per trovare una $C^{(1)}$. Poi calcoli $C^{(2)}=C_3+C_4 $ essendo in parallelo, e alla fine trovi una capacità equivalente $C_{tot}$ data dalla serie di $C^{(1)}$e $C^{(2)}$ con la formula riportata da te.
2836
punti
Livello 5
Req = R1+R2//R3 = R1+R2*R3/(R2+R3) = 3+(6*1,5)/(6+1,5) = 4,20 ohm
Ceq = C3+C4+C1//C2 = 3,1+1,8+2*2,5/(2+2,5) = 6,01 μF
96648
punti
Genius II
