due resistenze in serie R1 e R2 sono alimentate da una tensione di 24V. Sapendo che l'intensità di corrente circolante nel circuito è di 100mA, calcolare il valore delle due resistenzze per avere ai capidi una di esse una tensione di 5V. Grazie mille in anticipo
a me sorge una domanda ma come fanno ad esserci 2 voltaggi
17
punti
Livello 0

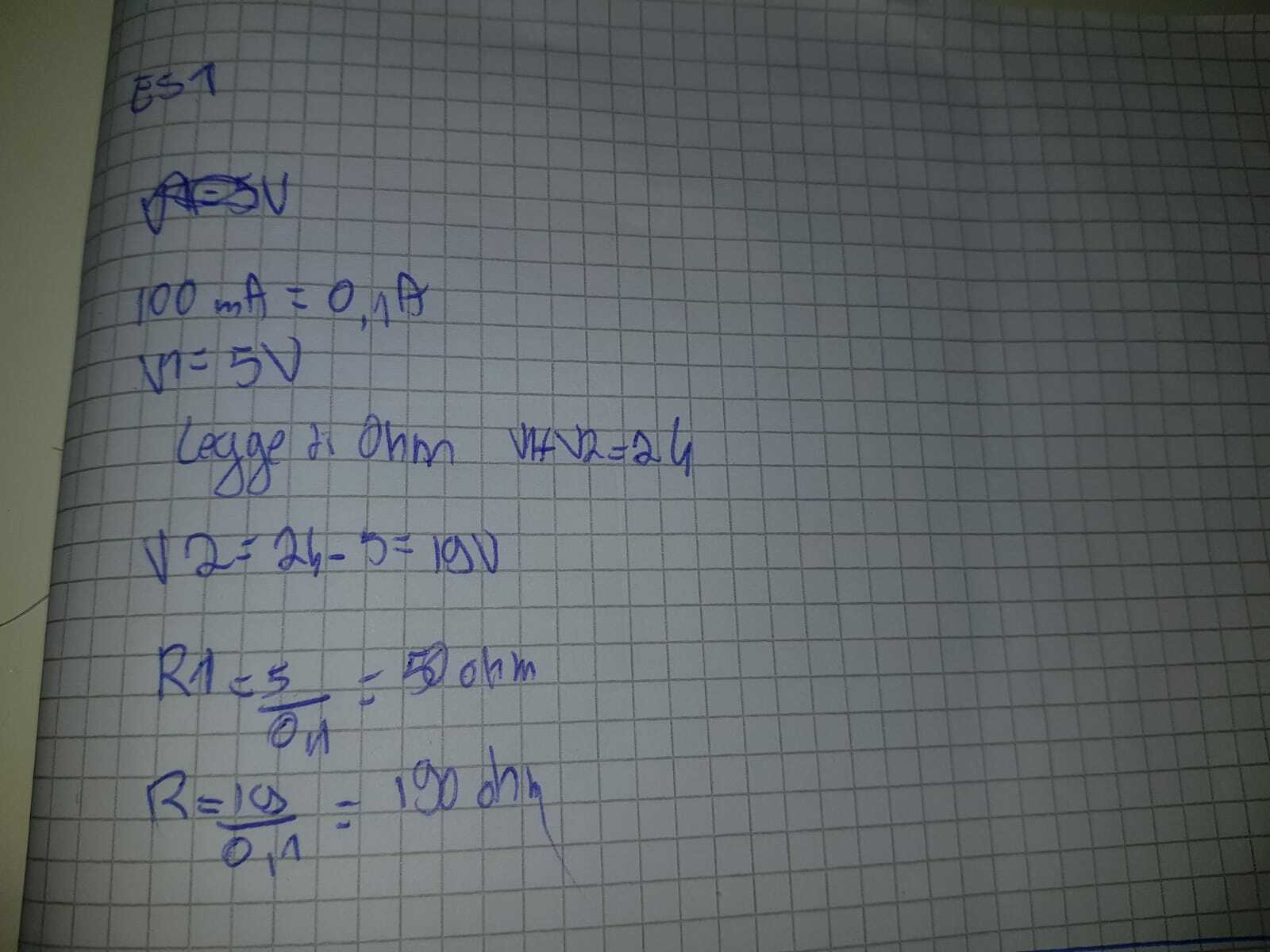

lo provato a fare in questo modo, mi dica se è giusto.
@gab02 ti fornisco un consiglio gratis: usa sempre una forma di cortesia quando chiedi qualcosa. La frase "mi dica se è giusto" forse non te ne rendi conto ma è una forma imperativa, non è cortese. Bastava un "mi potrebbe dire se è giusto?" e cambiava tutto.
Comunque si, è giusto.
ok le chiedo scusa, per calcolare l'energia e la potenza dissipata in 24h come faccio? Grazie mille
@gab02 te lo ho appena finito di spiegare nell'altro post
R1 = 5*1000 mV / 100 mA = 50 ohm
P1 = R1*I^2 = 50/100 = 0,50 watt
E1 = P1*24*3600 = 3600*12 = 43.200 joule
R2 = (24-5)*1000 mV / 100 mA = 190 ohm
P2 = R2*I^2 = 190/100 = 1,90 watt
E2 = P2*24*3600 = 3600*24*1,9 = 164.160 joule
96756
punti
Genius II
ohiohiohi...dalla tua domanda capisco che hai grosse lacune e che non hai capito la legge di Ohm e le sue applicazioni. Per cominciare non li chiamare "voltaggi", che è un gergo da elettricista. In elettrotecnica si chiamano o "differenze di potenziale" o "tensioni".
Se hai due resistenze in serie, significa che sono attraversate dalla stessa intensità di corrente, giusto? Se i valori delle due resisitenze sono diversi tu avrai che ai capi della prima resistenza (chiamiamola $R_1$) una tensione pari a
$V_1=R_1*I$ dove con $I$ ho indicato la corrente comune alle due resistenze.
ai capi della resistenza $R_2$ avrai una tensione pari a
$V_2=R_2*I$
Quindi già così hai due tensioni, ma non è finita: ai capi della serie ottieni una terza tensione, data da:
$V_3=V_1+V_2=R_1*I+R_2*I=(R_1+R_2)*I$
la quale formula ti fornisce anche la giustificazione del perchè la resistenza equivalente di una serie è la somma delle resistenze.
Dopo questa spiegazione, sei in grado di approcciare il problema?
