Ciao a tutti!

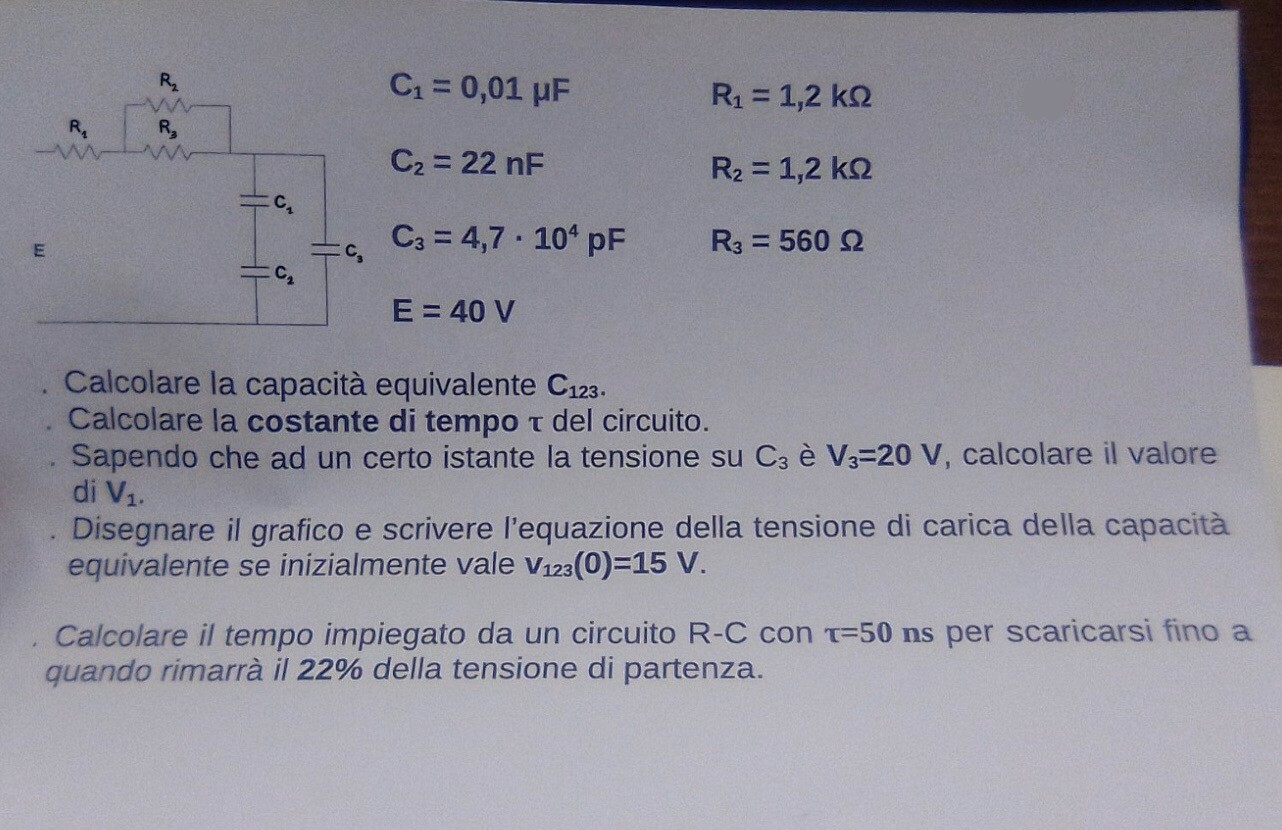

La scorsa settimana ho fatto questa verifica di telecomunicazioni di cui ho la foto, ma sono sicuro di aver fatto un sacco di errori perché non ho compreso bene l’argomento. Chiedo se qualcuno sia disposto a eseguire questi esercizi e spiegarmeli, sennò chiederò al mio prof appena ce le corregge…
Grazie a chiunque mi può aiutare! 🙂
7
punti
Livello 0
C12 = C1//C2 = 10*22/10+22 = 220/32 = 6,88 nF
C123 = C12+C3 = 6,88+47 = 53,88 nF
R23 = R2//R3 = 1,2//0,56 = 1,2*0,56/1,76 = 0,382 kohm
R123 = R1+R23 = 1,2+0,382 = 1,582 kohm

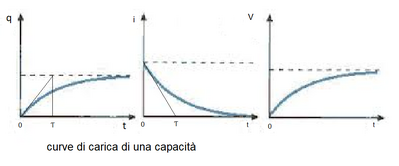

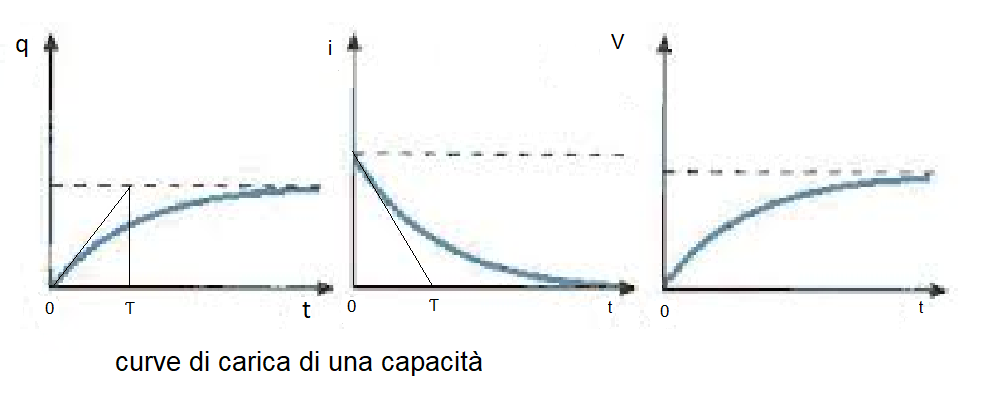

costante di tempo Ƭ = R123*C123 = 1,582*10^3*53,88*10^-12 = 85,3 ns
V1 = V3*C2/(C1+C2) = 20*22/32 = 13,75 V
0,22 = e^-k
-k = ln 0,22
k = 1,514 = t/ Ƭ
t = 1,514*50 ns = 75,7 ns
142442
punti
Genius III
come prima cosa perderei a calci nel culo chi ha scritto il testo...
i condensatori sono tre ...
possiamo chiamarli tutti e tre allo stesso modo e non
Pippo, Nano e Mirco
4,7*10^4 pippo è come scrivere 47000 pippo che sembra sia uguale a 47 Nani
0,01 Mirco è come scrivere 10 Nani
ora calcolando la serie C1-2 in parallelo a C3 otteniamo Ceq
il resto vien da se
7175
punti
Livello 6
@maurilio57 Grazie per la risposta, qualcun'altro riesce a farmi l'esercizio? magari anche solo un formulario con le formule che servono. Grazie mille
