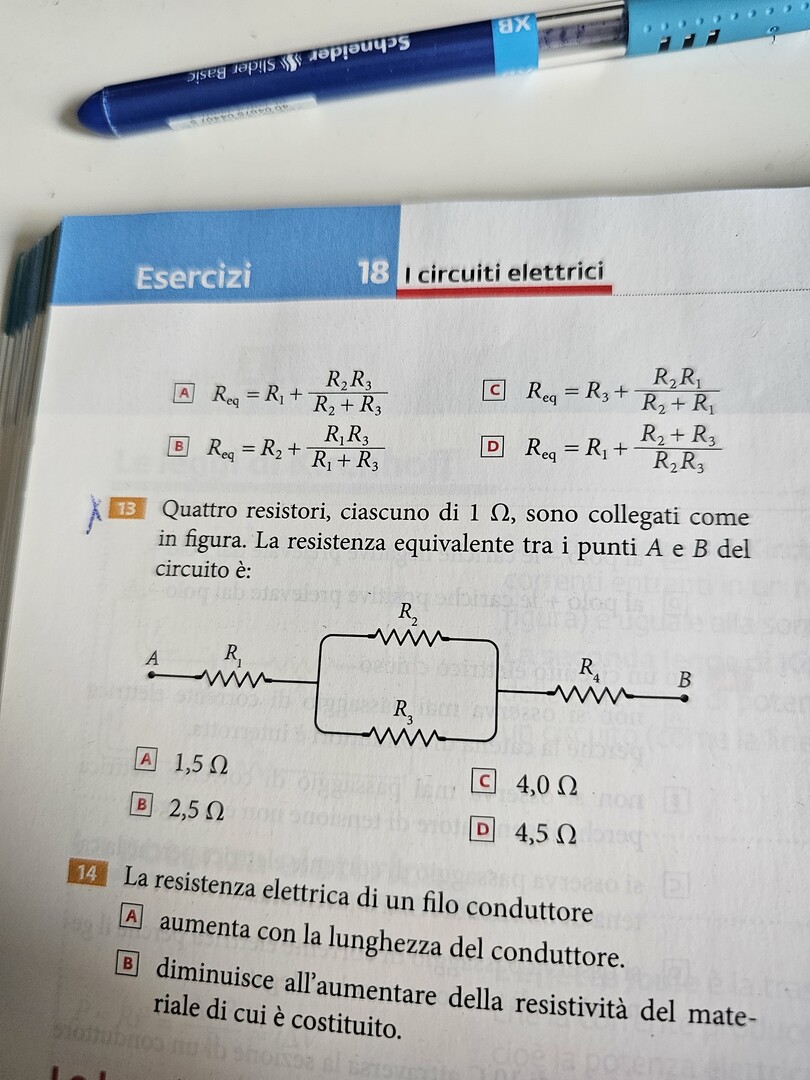

Quattro resistori, ciascuno di $1 \Omega$, sono collegati come in figura. La resistenza equivalente tra i punti $A$ e $B$ del circuito è?

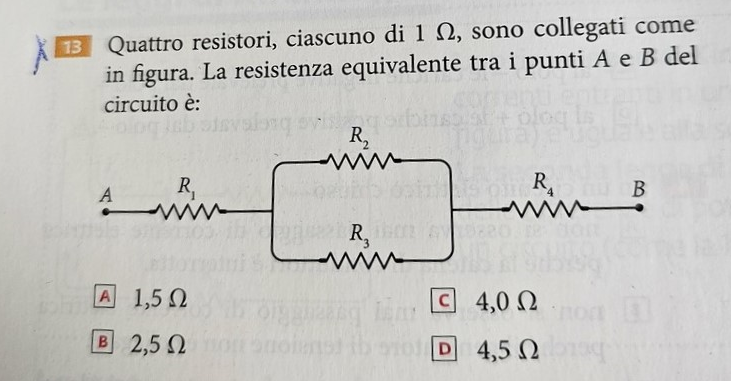

Quattro resistori, ciascuno di $1 \Omega$, sono collegati come in figura. La resistenza equivalente tra i punti $A$ e $B$ del circuito è?
53
punti
Livello 1
B, 2.5 Ohm.
$R_2$ ed $R_3$ sono in parallelo, quindi la $R_{eq}=0.5 \Omega$
Ti resta quindi la serie di
$R_1$, $R_{eq}$ ed $R_4$ che si sommano:
$R_{tot}=R_1+R_{eq}+R_4=1+0.5+1=2.5 \Omega$
