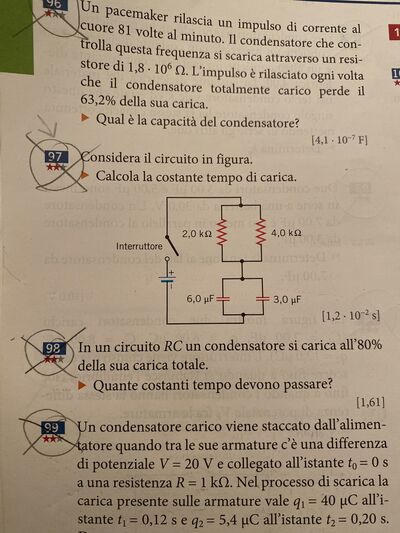

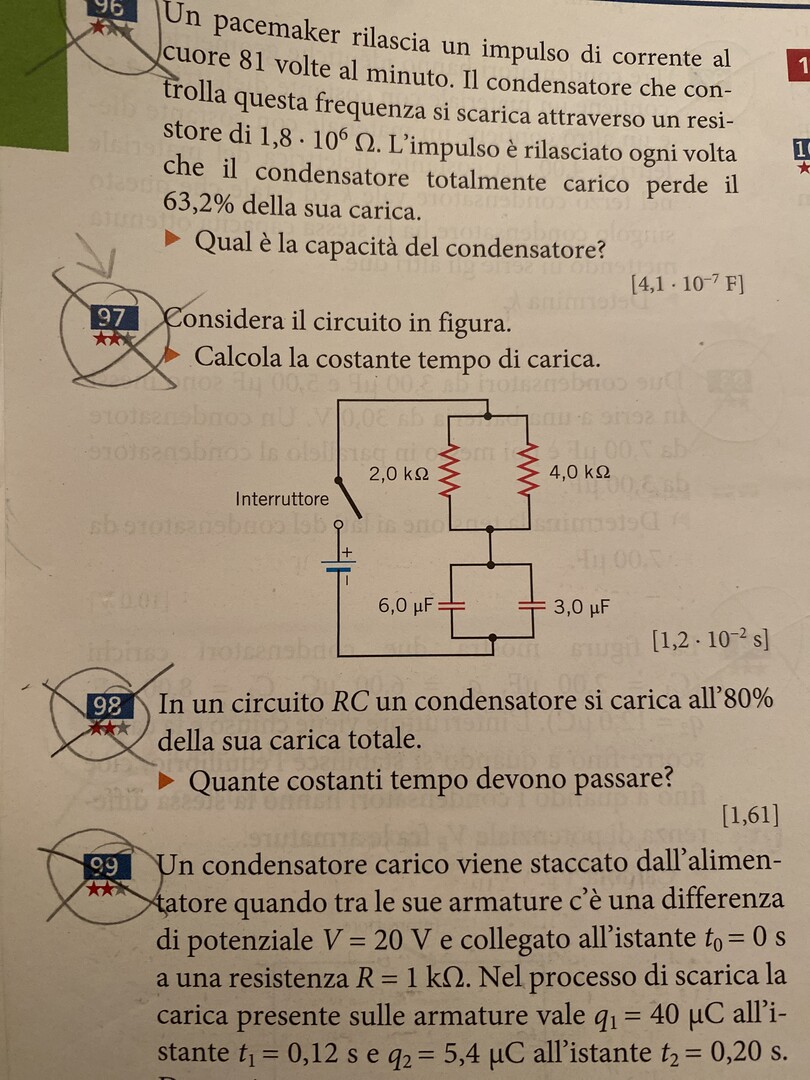

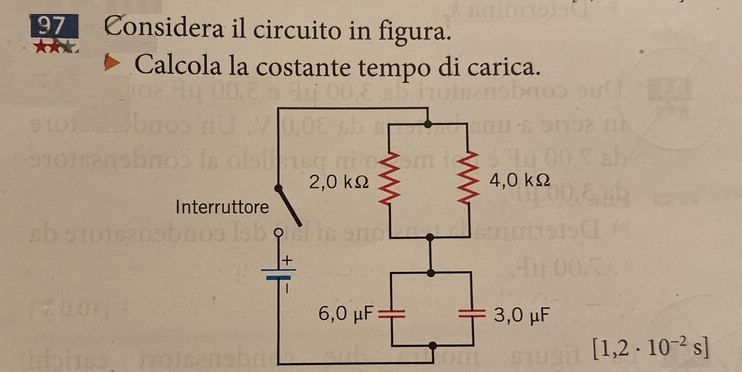

Considera il circuito in figura. Calcola la costante di tempo di carica.
Mi potete aiutare con la risoluzione del problema? Grazie mille
Considera il circuito in figura. Calcola la costante di tempo di carica.
Mi potete aiutare con la risoluzione del problema? Grazie mille
156
punti
Livello 1
Ho risolto😅 scusatemi
La costante di tempo è τ = R*C, dove R è il parallelo dei due resistori e C è quello dei due capacitori.
* R = 1/(1/2 + 1/4) = 4/3 kΩ = 4000/3 Ω
* C = 6 + 3 = 9 μF = 9/10^6 F
* τ = R*C = (4000/3)*(9/10^6) = 3/250 = 12/1000 = 1.2*10^(- 2) s
57798
punti
Genius I
@exprof ❤🌹❤🌹❤
Sono due connessioni in parallelo
tau = Req Ceq = 2*4/(2 + 4) * 10^3 * (6 + 3) * 10^(-6) F = 12 * 10^(-3) s =
= 1.2 * 10^(-2) s
58340
punti
Livello 7
@eidosm 👍👌👍

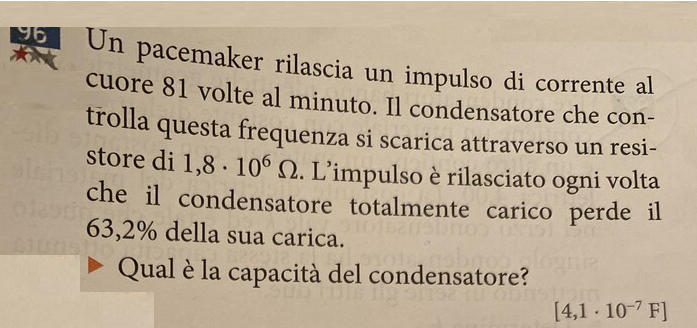

Un condensatore, nello scaricarsi su una resistenza, perde il 63,2 % della sua carica dopo un tempo t pari alla costante di tempo Ƭ del circuito di scarica, pertanto :
Ƭ = R*C = 60/81 = 20/27 di s
C = Ƭ/R = 20/27 * 10^-6/1,8 = 4,11*10^-7 F
142424
punti
Genius III
Rp = 2//4 = 4/3 di kohm
Cp = 6+3 = 9 μF
Ƭ = R*C = 4/3*9*10^-3 =12*10^-3 s (12 ms)
142424
punti
Genius III

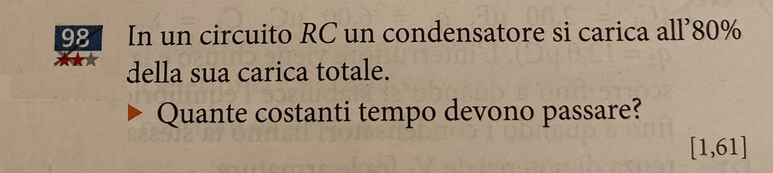

0,8 = (1-e^-k)
e^-k = 0,2
-k = ln 0,2
k = -ln 0,2 = 1,61 = t/Ƭ
tempo t = 1,61*Ƭ
142424
punti
Genius III

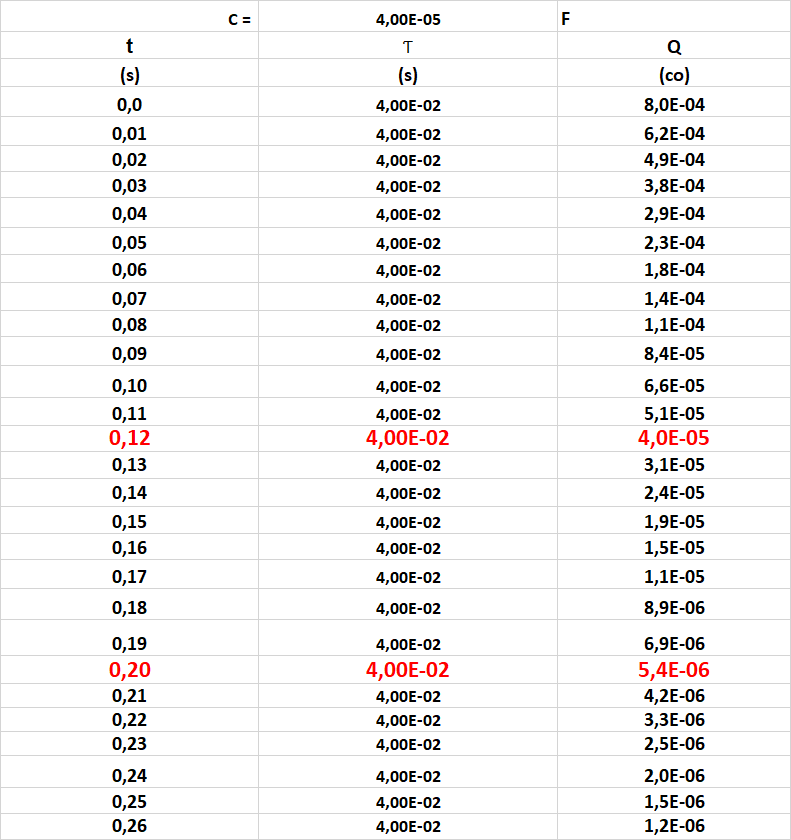

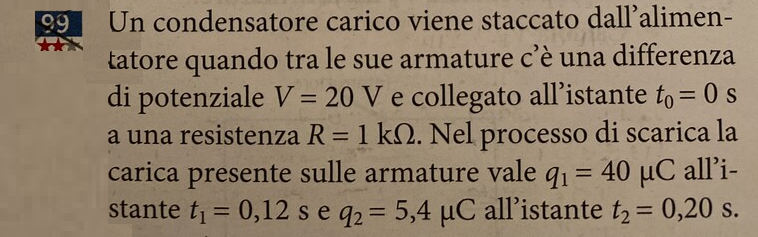

come mostra la tabella, la capacità C deve valere 40 μF
142424
punti
Genius III
