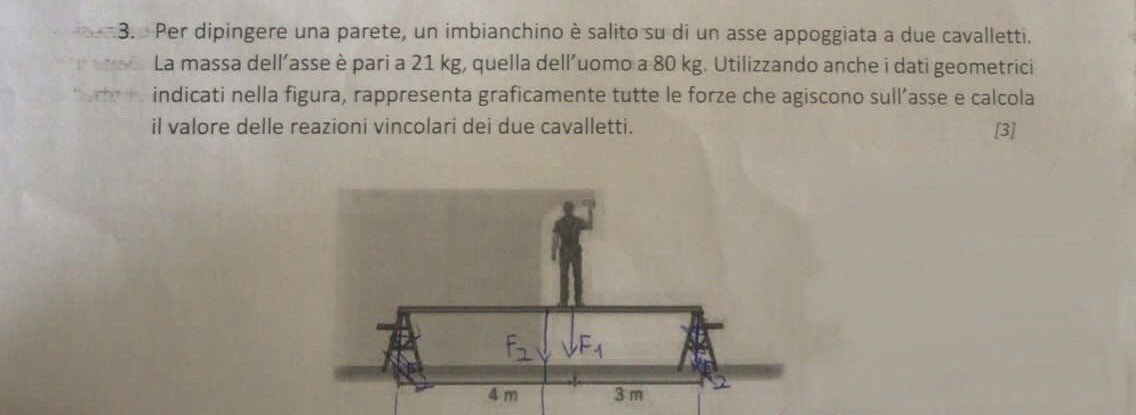

Per dipingere una parete, un imbianchino è salito su di un asse appoggiata a due cavalletti. La massa dell'asse è pari a $21 \mathrm{~kg}$, quella dell'uomo a $80 \mathrm{~kg}$. Utilizzando anche i dati geometrici indicati nella figura, rappresenta graficamente tutte le forze che agiscono sull'asse e calcola il valore delle reazioni vincolari dei due cavalletti.
[3]
193
punti
Livello 1
Polo nel cavalletto di sinistra. Momento nullo generato da R_sn.
Momento positivo generato da R_dx (rotazione antioraria del raggio vettore a sovrapporsi al vettore R_dx).
Momenti negativi generati dal peso del trave e dell'uomo
Equilibrio alla rotazione:
R_dx*7 - 80*g*4 - 21*g*(7/2) = 0
R_dx= 551,2 N
Equilibrio alla traslazione:
R_dx+R_sn = P1+P2 = 101 g
R_sn = 439 N
