Salve ragazzi, potreste dirmi se ci sono errori nel mio procedimento?

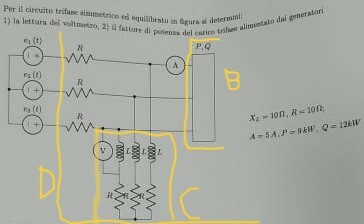

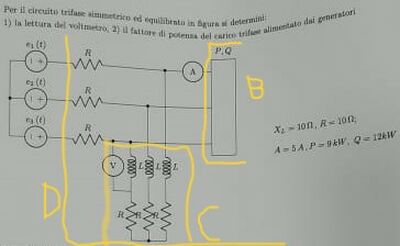

Considero il blocco di destra:Ab=15kW L'amperometro misuraIeffb=5A=Ieffdpoiché i 2 blocchi sono in serie Pd=3R(Ieffd)^2=750W Il blocco C è in parallelo al blocco B :
tensione di fase del blocco B = Ef = Af/If = 5000/5 = 1.000 V
Zfb = Ef/If = 200 ohm
Rfb = 200*3/5 = 120 ohm
Xfb = 200*4/5 = 160 ohm
Zfb = 120*J160
2) blocco C
la tessa tensione di fase Ef la si anche sul blocco C (Xl in serie ad R) ; poiché R ed Xl hanno lo stesso valore ohmico , la tensione di fase che il voltmetro misura a cavallo di Xl vale Ef/√2 ( circa 707 V) ; l'impedenza di fase Zfc vale 10+J10
3) fattore di potenza complessivo
allo scopo serve calcolare l'impedenza equilalente Ze del parallelo dei blocchi B e C
Salve ragazzi, potreste dirmi se ci sono errori nel mio procedimento?

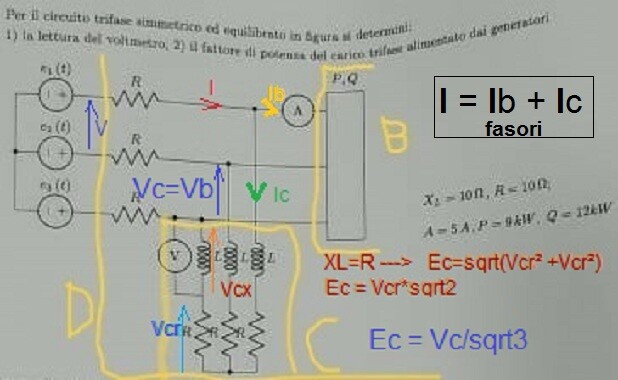

Considero il blocco di destra: Ab=15kW{?} L'amperometro misura Ieffb=5A= |Ieffd -Ieffc| {Ieffd} poiché i 2 blocchi sono in serie{??? no!} Pd=3R(Ieffd)^2 =750W {??? no!} Il blocco C è in parallelo al blocco B :
Eeffb = Eeffc = Ab/ (3 Ieffb) = 1000V Pc=3(Eeffb)2R=300kW ---> Pc = 3*Eeffb²/((sqrt2)²*R) = 3*1000^2/(2*10) =1.5*10^5 W Qc=j300kW poiché Xl=R --->vedi sopra etc. ---> diviso 2 Ac=424.26kW da cui Ieffc=Ac3Eeffb=141,42A {quindi diviso 2 ... Ic = 70,71 A}
Il voltmetro misura Vvoltm= XL*Ic=10*70.71 = 707.1 V {=Ieffc⋅√(2(102))=2000V ???}--> assurdo se la totale è 1000 V {R non C}
