102
punti
Livello 1

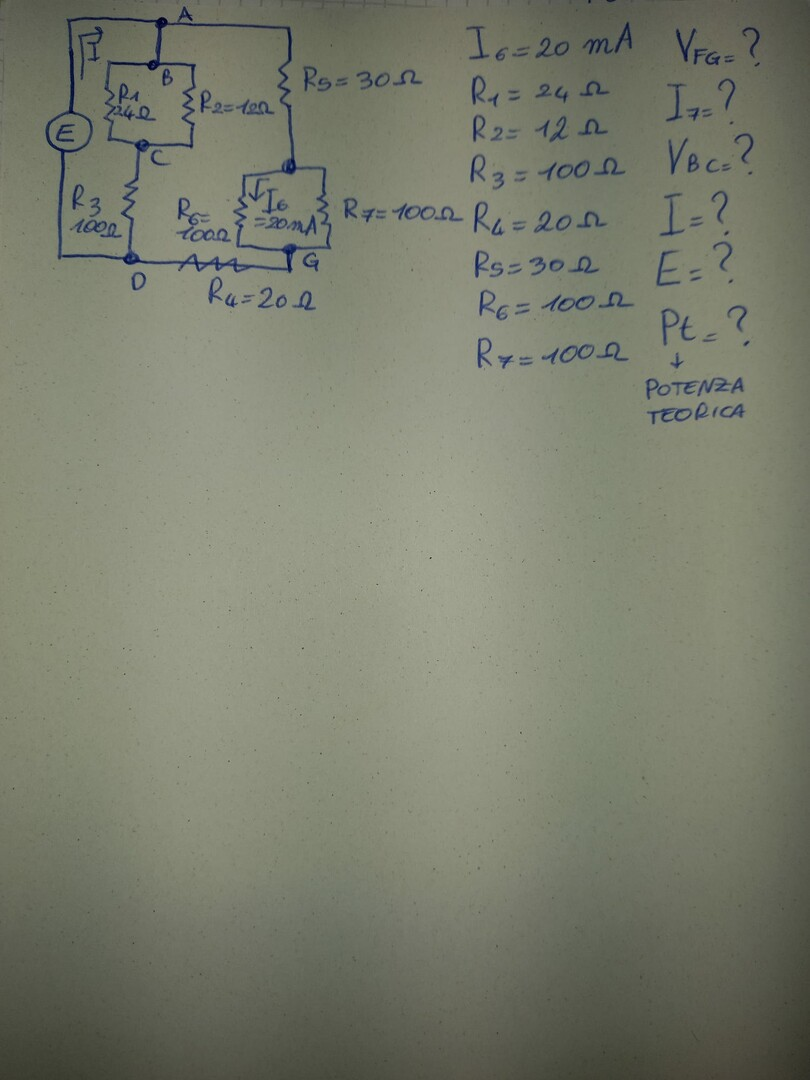

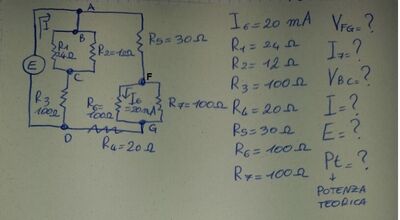

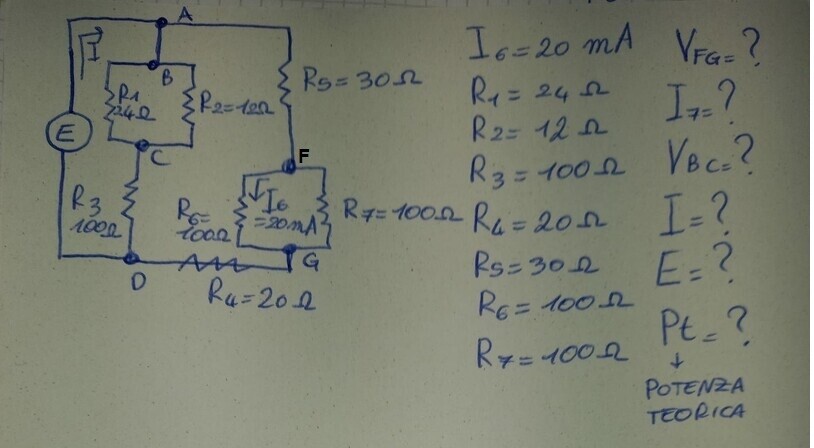

I7 = I6 = 20 mA
I5 = I6+I7 = 40 mA
R4567 = 100//100+20+30 = 50+50 = 100,0 ohm
R123 = 24//12+100 = (24*12)/(24+12)+100 = 108,0 ohm
poiché Vad è la stessa per R4567 ed R123 , R4567*I5 = R123*I3 , da cui :
I3 = 100*40/108 = 37,04 mA
I1 = I3/3 = 12,35 mA
I2 = I3*2/3 = 24,69 mA
I = I3+I5 = 40+37,04 = 77,04 mA
Req = R4567 // R123 = 100*108/(100+108) = 51,92 ohm
E = Req*I = 77,04*51,92/1000 = 4,00 V
Pt = E*I = 4*77,04 = 308,2 mwatt
Vfg = 4*50/100 = 2,00 V
Vbc = 4*8/108 = 0,296 V
142415
punti
Genius III
@remanzini_rinaldo NON CAPISCO L'ULTIMA RISPOSTA, Vbc, che formula hai utilizzato??, io ho preso l'intensità di corrente che entrava in FG e poi l'ho moltiplicata per le resistenze 1 e 2,
@ giorgio_amerio : R1//R2 = R12 = 8,0 ohm ; R123 = R12+R3 = 8+100 = 108 V
Vbc /8 = 4/108 ; Vbc = 4*8/108 V
Vfg = i6*R6 = 100*20*10^-3 =2 V
i7 = Vfg/R7 = 2 /100 = 0.02 A = 20 mA
i5 = i6+i7 = 40mA
Vaf = V5 = R5*i5 = 30*0.04 = 1.2 V
Vgd = V4 = R4*i4 = R4*i5 = 20*0.04 = 0.8 V
E = Vad = Vaf + Vfg + Vgd = 1.2 +2+0.8 = 4 V
sul percorso A-B-C-D calcoliamo Rp = R1//R2 = 12*24/36 = 8 ohm in serie a R3
Rs = Rp + R3 = 108 ohm
i3 = iabcd = Vad/Rs = E / Rs = 4 /108 =1/27 = 0.(037) A =~ 37 mA
Vbc = E - R3*i3 = Vad - R3*Vad/Rs = Vad(1-R3/Rs) = 4(1 -100/108) = 8/27 V = ~ 0.296 V
i1 = Vbc / R1 = (8/27)/24 =1/81 =~0.0123 A
i2 = Vbc/R2 = 2*i1 = 2/81 = ~0.0247 A
i = i5 + i3 = 0.040 + 1/27 = 0.07703^_ (period 3) A
Pt = E*i =~ 4*0.07703 = 0.30814^_ (period 3) W .... controlla!
7583
punti
Livello 5
@nik 👍👍
