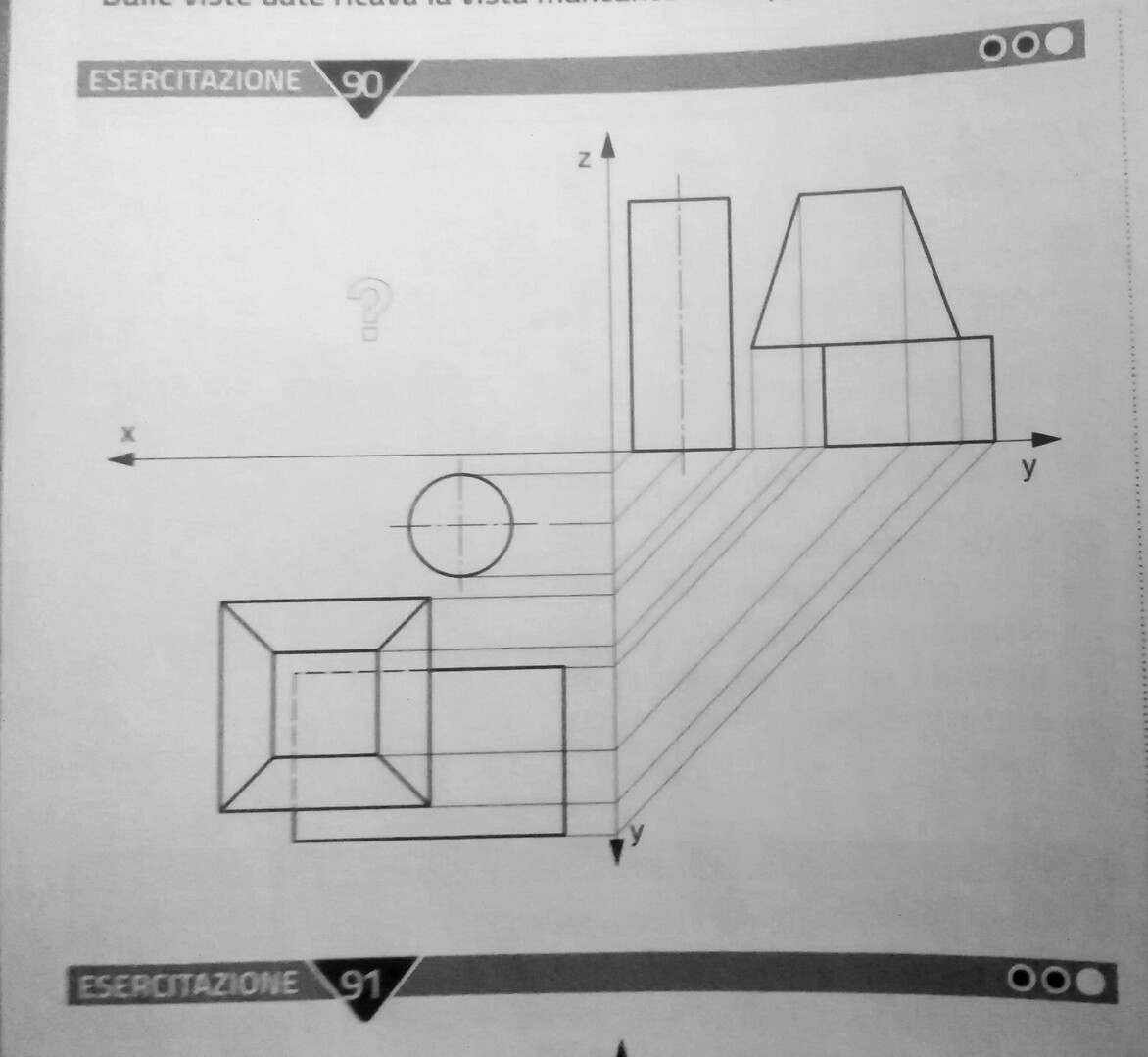

Qualcuno mi potrebbe disegnare la parte mancante nella proiezione per favore?
Qualcuno mi potrebbe disegnare la parte mancante nella proiezione per favore?
106
punti
Livello 1
=============================================================

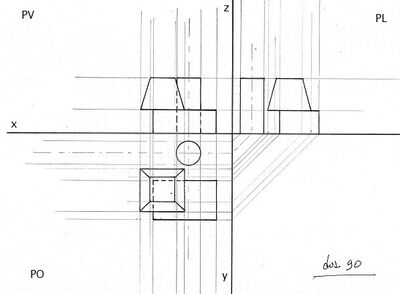

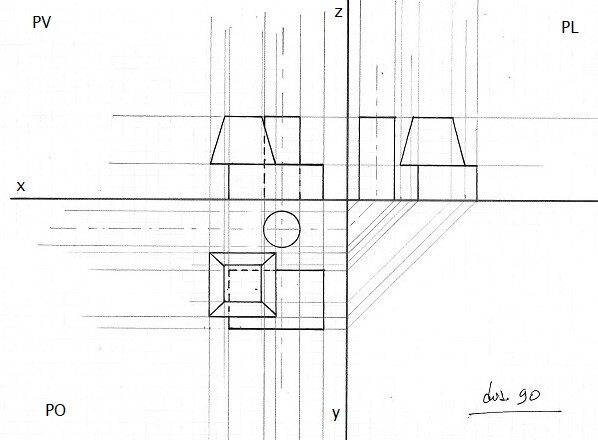

Proiezioni con la vista frontale, sul piano verticale, mancante:
68268
punti
Genius I
@gramor 👍 👍 👍
@Gregorius - Grazie mille, buona serata.
@gramor Grazie mille per il supporto
@elisapat - Grazie a te, molto gentile. Saluti.

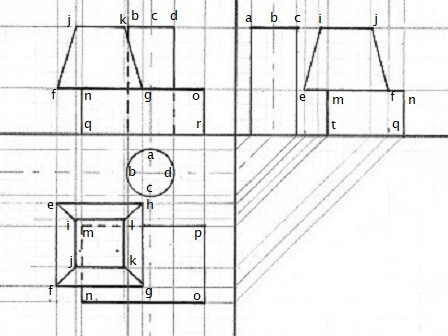

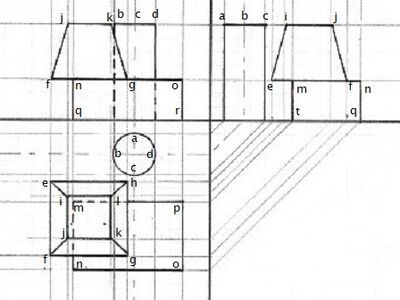

Ecco i riferimenti:
68268
punti
Genius I
@elisapat - Spero che riesci a leggerlo bene, se hai dubbi fai sapere. Il vertice che sarebbe il punto "s" del parallelepipedo rimane nascosto in tutte le viste comunque dovresti intuire dov'è con le altre lettere che sono messe sempre in senso antiorario. Saluti.
@elisapat - Nel cilindro, non avendo vertici, ho messo le lettere a, b, c, d, sugli assi.
@elisapat - N.b.: Ho fatto una piccola correzione il punto che non si vede mai è il punto "s", avevo messo il "t" per errore.
@gramor grazie tutto chiaro

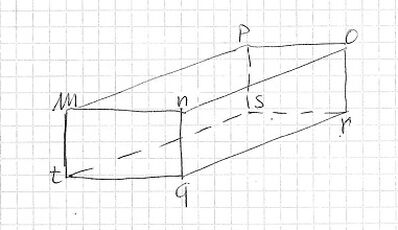

Ecco come sono messe le lettere sul parallelogramma in questa cavaliera, così è più chiaro:
68268
punti
Genius I
@gramor chiarissimo
