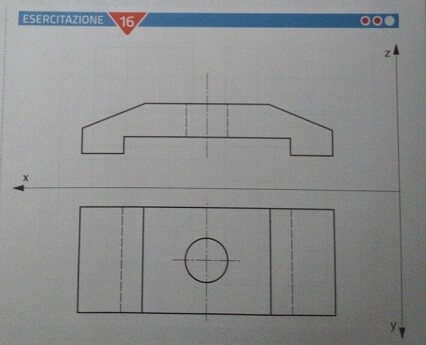

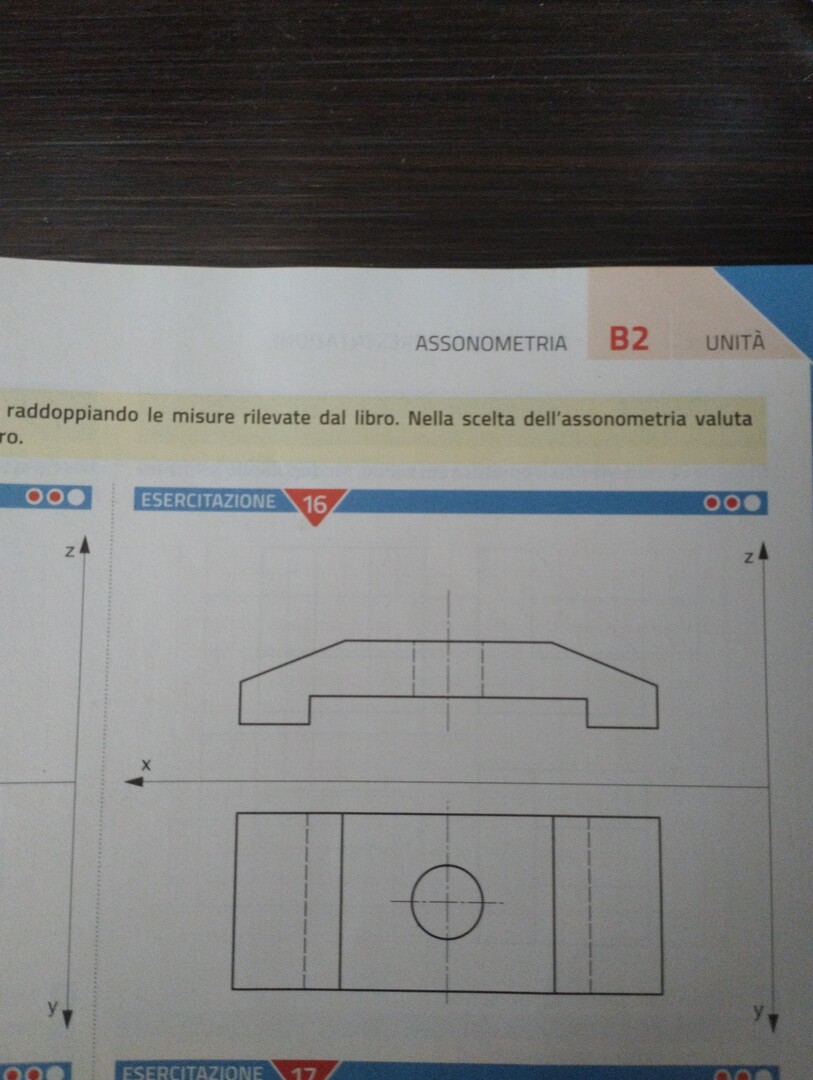

Dalle viste proposte disegna un assonometria a piacere scegliendo la semplicità nell esecuzione

@gramor puoi aiutarmi per favore grazie mille

@asiapagliaro - Ci provo, con un'assonometria a 30° partendo dalla pianta cioè la vista dall'alto sul PO, col metodo che mi pare più semplice, a dopo.

Grazie mille

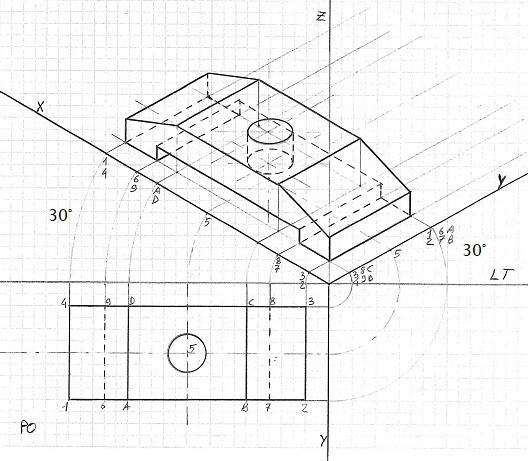

@asiapagliaro - Questo è un metodo, come anticipato, con sviluppo di piani, relativamente semplice. Le linee costruttive te le ho lasciate come la numerazione per vedere il procedimento ma le puoi anche togliere e lasciare solo il disegno con gli assi. Saluti.

@asiapagliaro - Mi viene in mente solo ora, forse ancora più semplice è un'assonometria cavaliera, te la mando fra un po'. Saluti.

@gramor ok grazie mille

@gramor in questo disegno che mi hai mandato devo fare anche il disegno sul Po oppure solo l altro

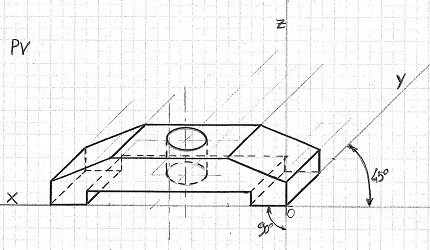

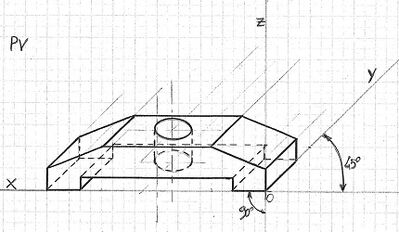

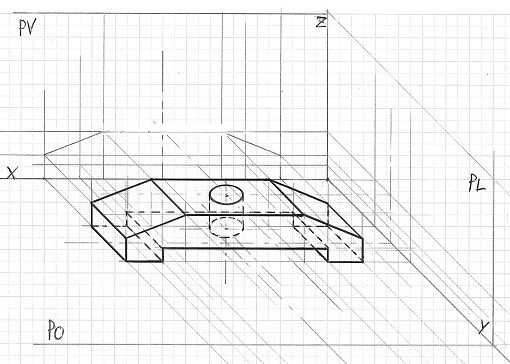

@asiapagliaro - Questa assonometria è in effetti più semplice, in questo caso si prende come partenza la vista frontale sul PV; allora, tracci l'asse x e z a 90° poi partendo dall'origine tracci l'asse y a 45° disegni la vista frontale e poi con le squadre, allineandoti all'asse y, tiri tutte le linee partendo dai vertici della vista frontale segni la misura su di esse e colleghi i punti segnati facendo attenzione a tratteggiare gli spigoli nascosti.

@asiapagliaro - N.B.: Nell'assonometria cavaliera, per una buona rappresentazione del particolare, il rapporto delle misure sugli assi è, x : y : z = 1 : 0,5 : 1 cioè mentre lungo gli assi x e z le misure rimangono tali lungo l'asse y vanno dimezzate. Saluti.

@gramor ok grazie mille provo a farlo

@gramor scusami ho un altra domanda il professore l asse y la posiziona verso il basso perché

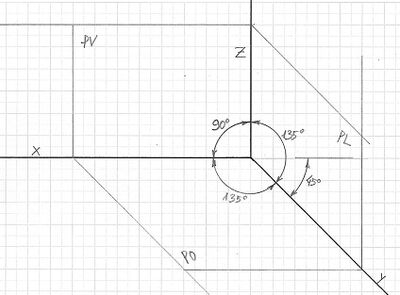

@asiapagliaro - Per quest'assonometria, con l'asse y disposto verso il basso, non è fondamentale ma per lavorare meglio conviene dislocare il disegno spostato dai piani verticale PV e laterale PL 2÷3 cm mentre può essere appoggiato al piano orizzontale PO. Saluti.

@asiapagliaro - Come vedi il disegno viene costruito racchiuso nei piani, senza sviluppo come negli altri casi, gli stessi piani sono un ambiente tridimensionale.

@gramor 👍👌👍

@remanzini_rinaldo - Grazie mille.

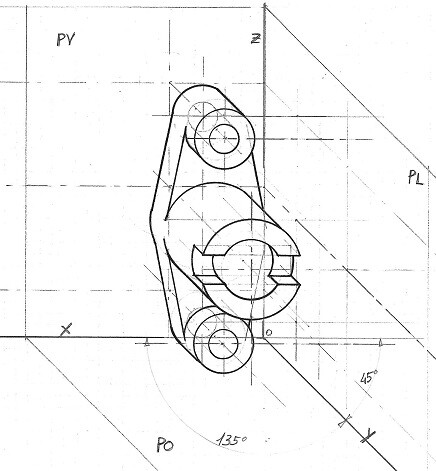

@asiapagliaro - Un semplice esempio che ti potrà servire anche per altri disegni.

@gramor 👍👌👍

@gramor

👍 👍 👍

@gramor buongiorno grazie mille per favore ti sei dimenticato di mandarmi l ultimo disegno puoi mandarmelo in giornata grazie infinite

@asiapagliaro - Buongiorno, non mi sono dimenticato, ti rinvio un commento che si è perso fra tutti gli altri, che tra l'altro avevo modificato, forse non l'hai visto:

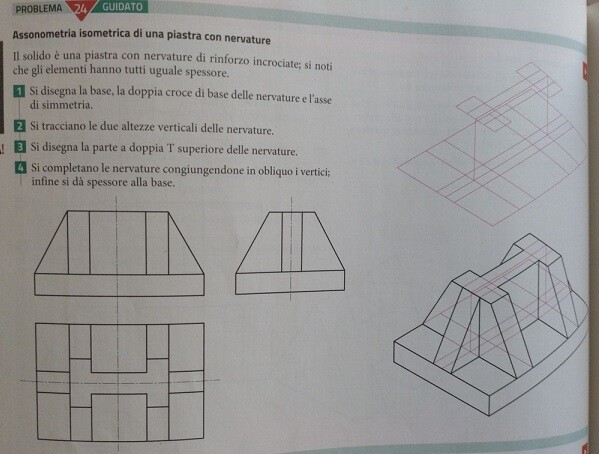

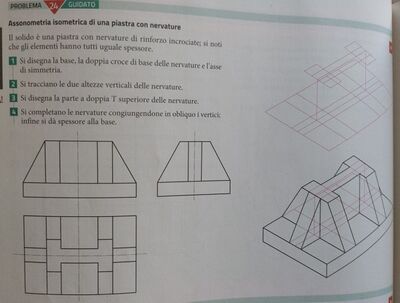

"Si leggono male le scritte ma il disegno si capisce, nella foto si chiede l'assonometria isometrica ma invece volevi la cavaliera? Fammi sapere."

@gramor no deve essere fatto in asso ometria isometrica

@asiapagliaro - Va bene, a dopo.

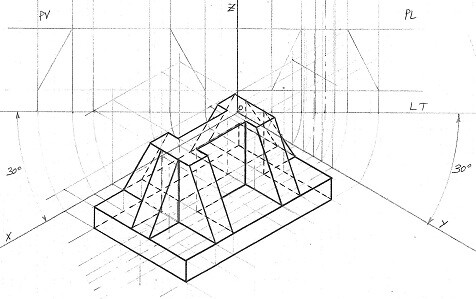

@asiapagliaro - Questo è un modo con le linee di costruzione dalle viste sul PV e sul PL per determinare le misure dell'assonometria come vedi; potresti anche utilizzare un altro modo cioè più semplicemente tracciare solo i tre assi x, y, z e segnare i punti di riferimento per le misure sull'asse x per le lunghezze e sull'asse y per le larghezze quindi tracci tutte le linee parallele agli assi x e y poi disegni la pianta unendo i punti; dalla pianta tracci le altezze da ciascun punto che determini quell'H superiore; tracci le linee con inclinazione, rinforzi le linee in vista e tratteggi le nascoste. Eventualmente aiutati anche con lo schema della tua foto. Buona domenica.

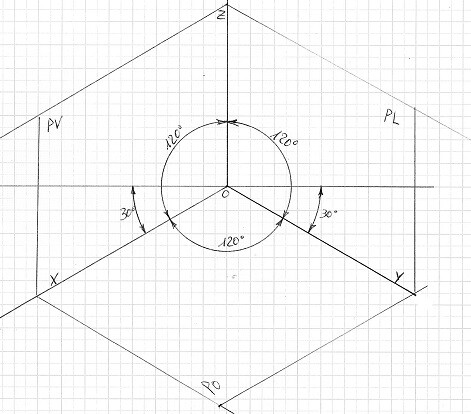

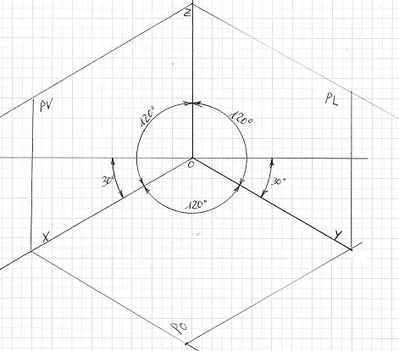

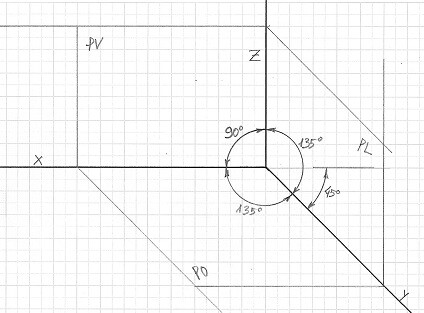

@asiapagliaro - Schema angoli e disposizione piani e assi utilizzati per l'assonometria isometrica a 30° con asse y orientata verso il basso:

@gramor grazie mille buona domenica anche a te

@gramor 👍👌👍
