R1=20 ohm
R3=30 ohm
R2=20 ohm
R4=8 ohm
f.em.=12V

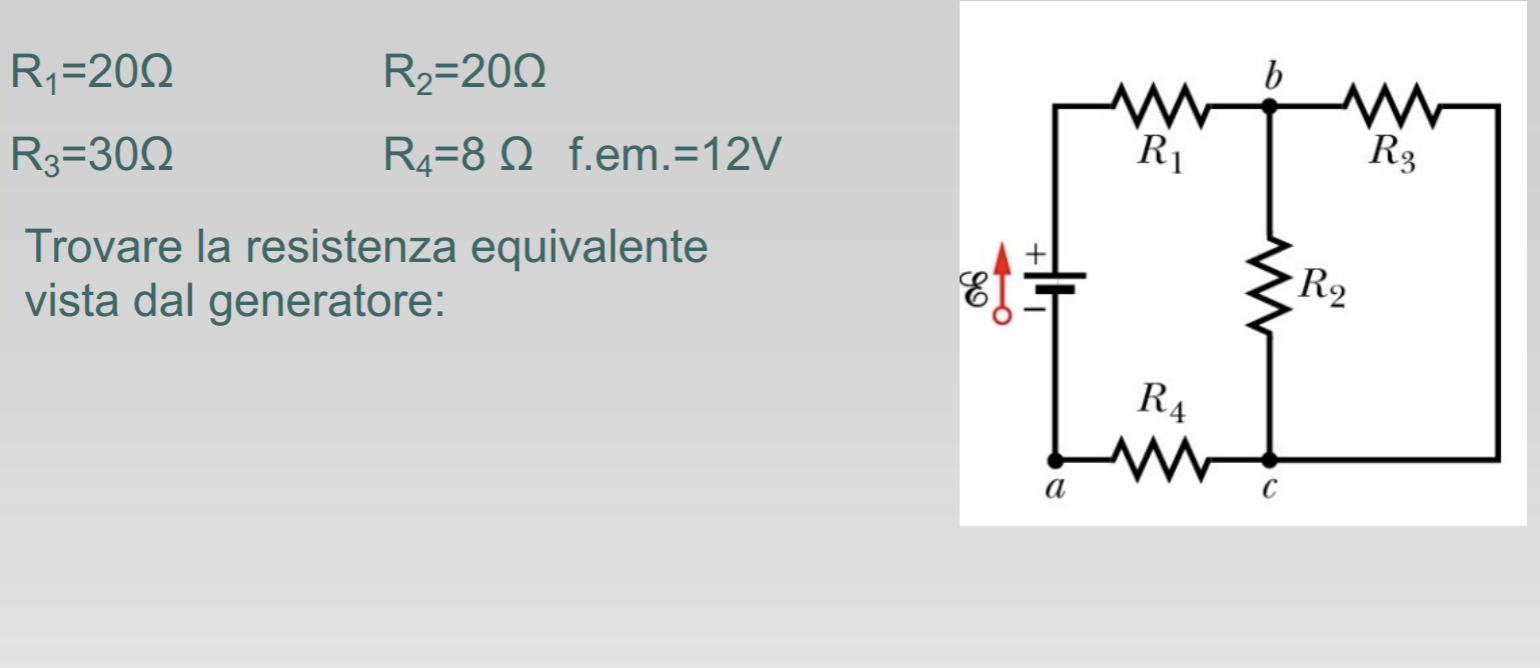

Trovare la resistenza equivalente vista dal generatore:
R1=20 ohm
R3=30 ohm
R2=20 ohm
R4=8 ohm
f.em.=12V
Trovare la resistenza equivalente vista dal generatore:
66
punti
Livello 1
visto dai miei occhi risulta R2 in parallelo ad R3
R2//R3 = (20*30)/(20+30) =12
ora sommo le resistenze
20+12+8= 40 ohm
7175
punti
Livello 6
