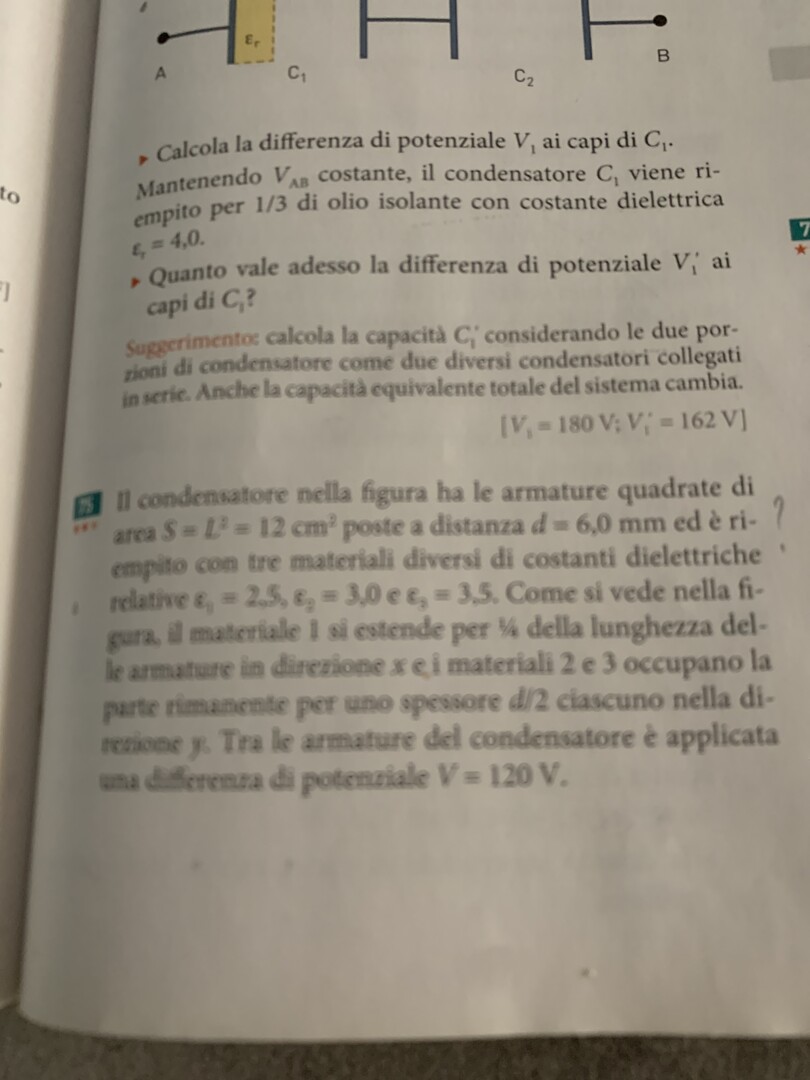

Il condensatore ella figura ha le armature quadrate di area $S=L^2=12 \mathrm{~cm}^2$ poste a distanza $d=6,0 \mathrm{~mm}$ ed è riempito con tre materiali diversi di costanti dielettriche relative $\varepsilon_1=2.5, \varepsilon_2=3.0$ e $\varepsilon_3=3.5$. Come si vede nella figura, il materiale 1 si estende per 1/4 della lunghezza delle armature in direzione $x$ e i materiali 2 e 3 occupano la parte rimanente per uno spessore $d / 2$ ciascuno nella direzione y. Tra le armature del condensatore è applicata una differenza di potenziale $V=120 \mathrm{~V}$.

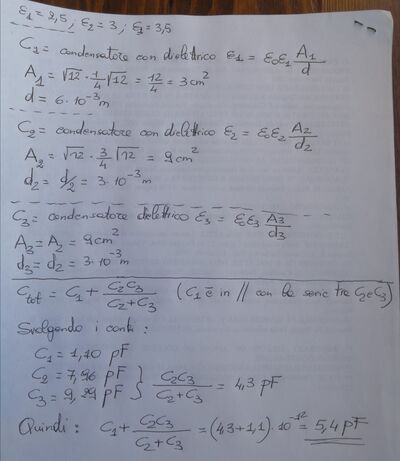

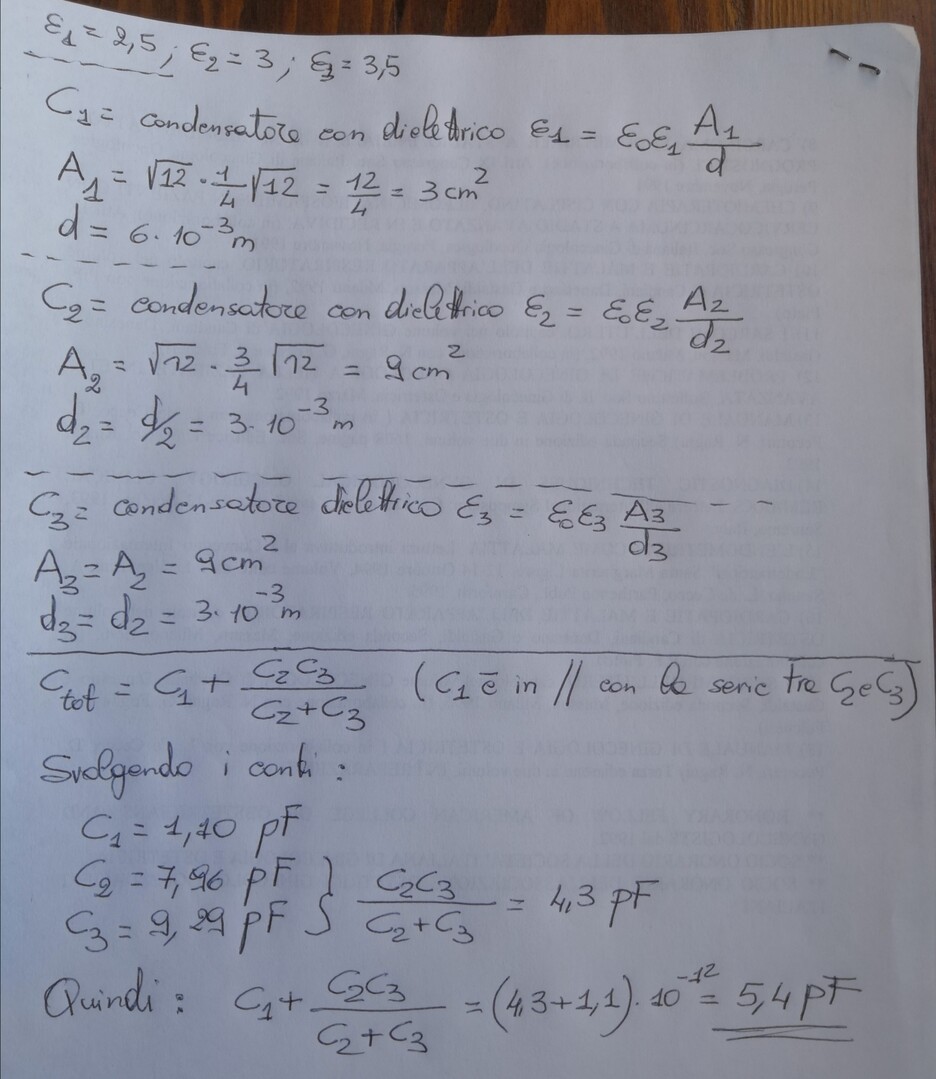

- Calcola la capacita del condensatore.
- Il materiale 1 viene estratto di un tratto $X$ e la capacità diventa $C{\mathrm{eq}}=5.0 \mathrm{pF}$. Quanto vale X?
Suggerimento. Se il materiale 1 viene estratto per una lunghezza X, è come se nel tratto X ci fosse il vuoto.
