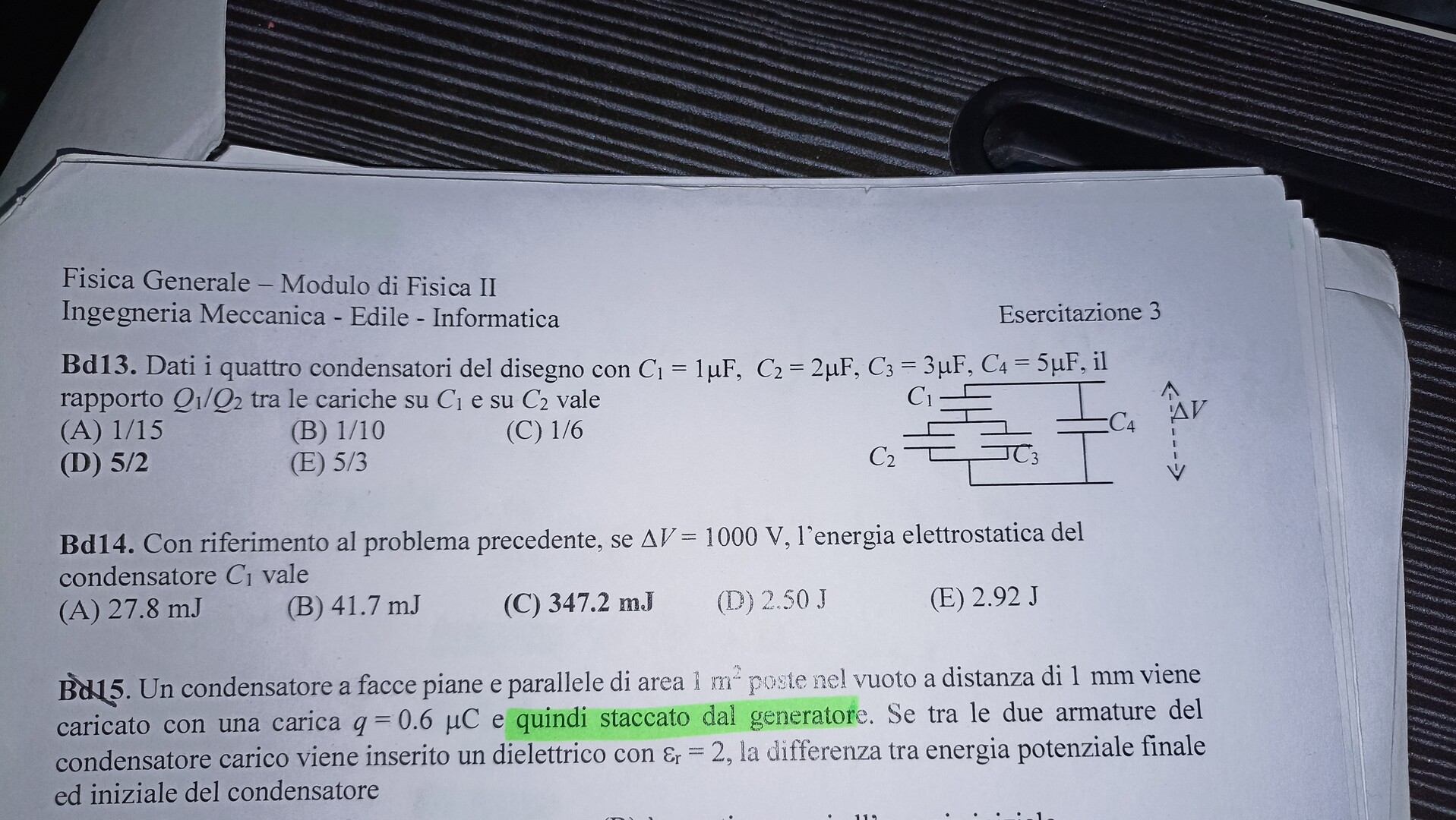

1)Dati i quattro condensatori del disegno,il rapporto Q1/Q2 tra le cariche C1 e C2 vale:5/2
2) se deltaV=1000V, l'energia elettrostatica del condensatore C1 vale: 347mJ
Non capisco il procedimento per raggiungere questi risultati
1)Dati i quattro condensatori del disegno,il rapporto Q1/Q2 tra le cariche C1 e C2 vale:5/2
2) se deltaV=1000V, l'energia elettrostatica del condensatore C1 vale: 347mJ
Non capisco il procedimento per raggiungere questi risultati
10
punti
Livello 0
C2 e C3 sono in parallelo e la loro capacità equivalente C23 è pari alla loro somma, vale a dire 2+3 = 5μF
C1 e C23 sono in serie tra loro e, per questo, hanno la stessa carica tal che C1*V1 = C23*V23 , pertanto V1 = 5*V23
Q1 = C1*V1 = 1*5*V23
Q2 = C2*V23 = 2*V23
Q1/Q2 = 5/2
V1 = 1000*5/6 = 2500/3 di volt
E1 = 0,5*10^-6*6,25*10^6/9 = 0,347 J (347 mJ)
