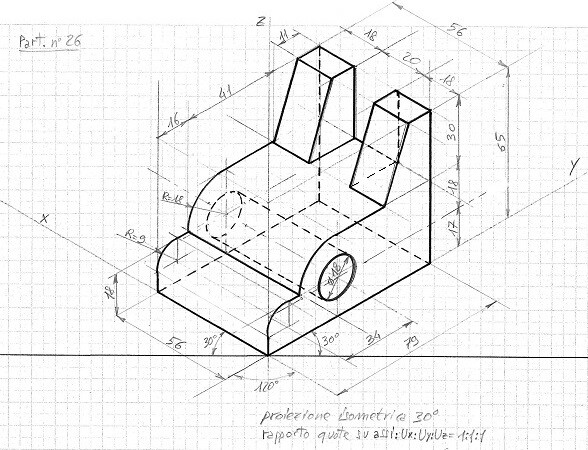

@nicholas3101 - Questo è un metodo, relativamente semplice per l'isometrica, dove tracci l'asse verticale z poi tracci una linea orizzontale e dall'incrocio (origine) fai partire due linee inclinate a 30° che sono gli assi x e y e con questa inclinazione tracci con mina sottile tutte le linee dei profili nei due sensi parallele agli assi x e y; infine ripassi con linea grossa tutti i profili in vista e tratteggi quelli nascosti. Saluti.

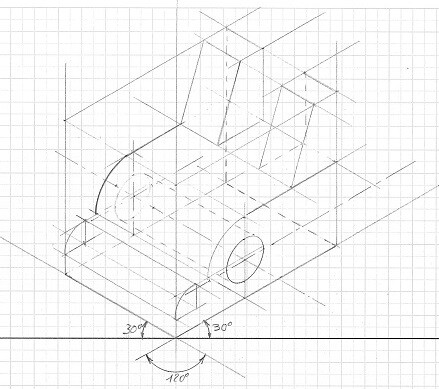

@nicholas3101 - Un altro metodo sarebbe disegnando prima le proiezioni ortogonali, in questo caso almeno la vista di prospetto e la vista dall'alto, e incrociando le linee di proiezione partendo dalle due viste andare a formare l'assonometria isometrica, non sapendo cosa ti ha a chiesto l'insegnante ho optato così, in caso fai sapere. Saluti.

@gramor (👍 👍 👍)^n

@Gregorius - Grazie mille, sono oltremodo lusingato, cordiali saluti.

@nicholas3101 - Nell'assonometria isometrica, 30°, 45° o 60°, le misure negli assi inclinati rimangono inalterate, si chiama appunto isometrica, per cui il rapporto delle quote in riferimento agli assi è:_

$\small  Ux=1 : Uy=1 : Uz=1.$

@gramor 👍 👍 👍 / 👍 👍 👍 👍

@Gregorius - Grazie mille, buona giornata.
