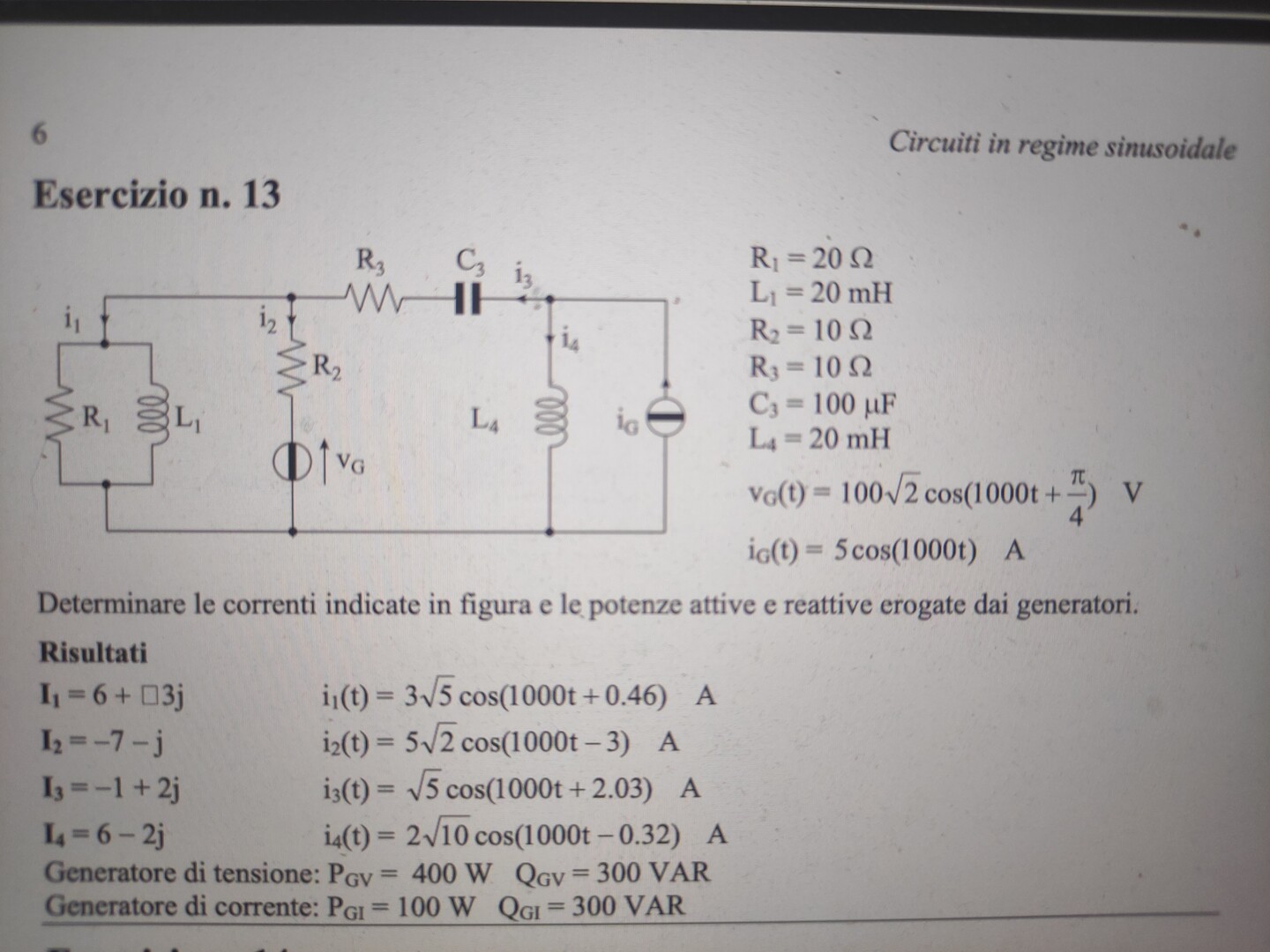

Buonasera a tutti, avrei bisogno di una mano con il seguente esercizio, ho provato ad applicare Kirchhoff alle tensioni e alle correnti per arrivare al risultato, ma senza successo
Avevo valutato anche di usare la sovrapposizione degli effetti ma applicandola mi sono accorto che non arrivavo al risultato sperato
122
punti
Livello 1
Ok sono riuscito a risolverlo da solo applicando LKT ed LKC, grazie comunque a tutti!
i1=3sqrt5exp(i*0.46) = 6.01090... + 2.97809... i =~6 +3i
(using the principal branch of the logarithm for complex exponentiation)
i2 = 5sqrt2*e^(-i3) =-7.00030... -0.997869... i =~-7 -1*i
(using the principal branch of the logarithm for complex exponentiation)
i3 = sqrt5exp(i2.03) = ~-0.991102 + 2.00442 i =~ -1+2i
i4 = 2sqrt10exp(-i0.32) = 6.00349... - 1.98949... i =~6- 2i
...tieni presente l'approssimazione sui risultati
comunque controlla il seguente K
z1 = (1/20 + 1/(i1000*20*10^-3))^-1= 10 + 10 i ; r = 10 sqrt(2) θ = π/4
z3 = 10 +1/(i1000*100*10^-6)= 10 - 10 i ;10 Sqrt[2] E^(-I/4 Pi)
z4 = i1000*20*10^-3 = 20 i
n=3 ---> n-1 = 2

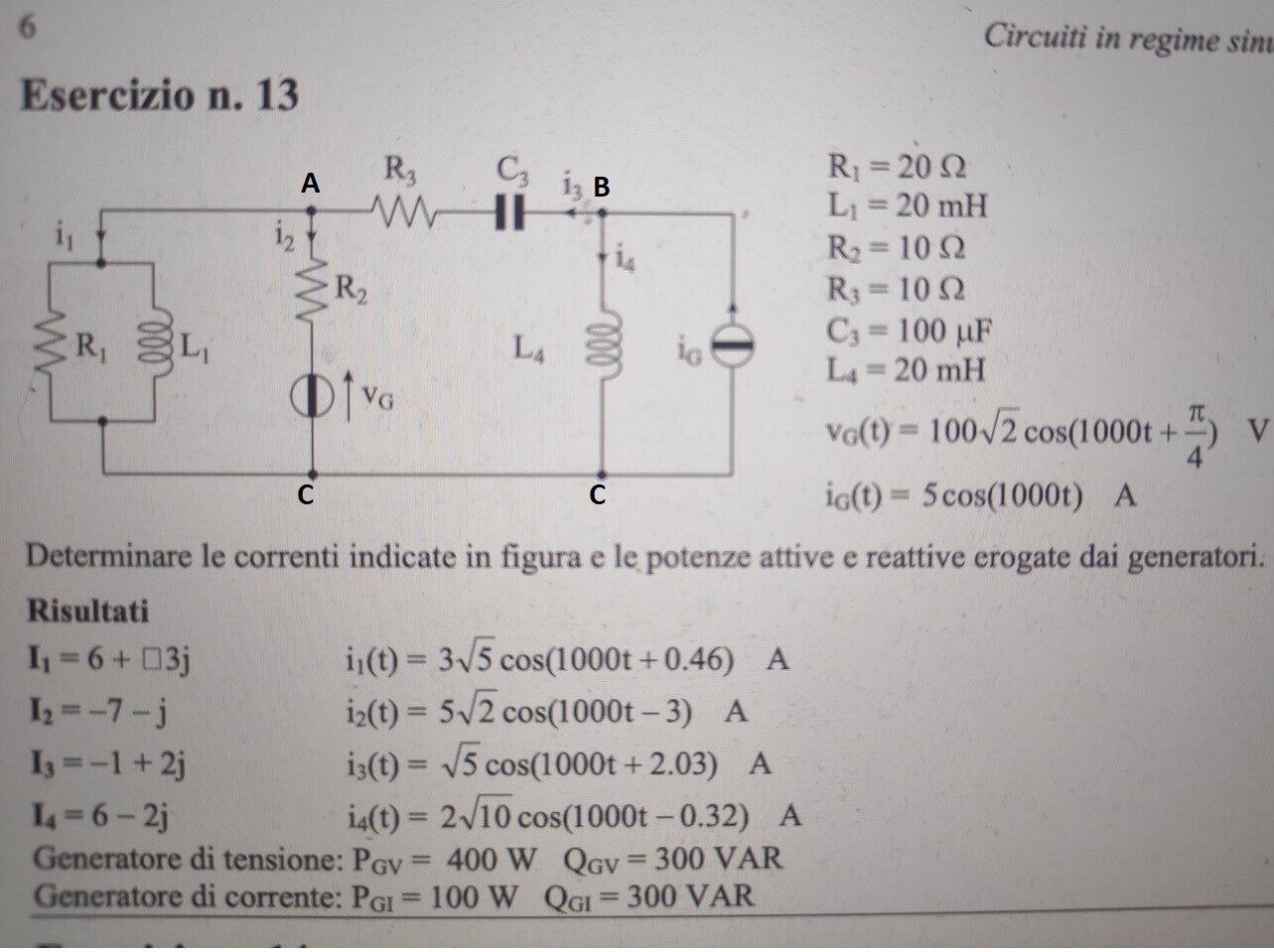

nodoA
i3 = i1+i2 ---> z = x+y
nodoB
ig=i3+i4 ---> u=z+t
m1

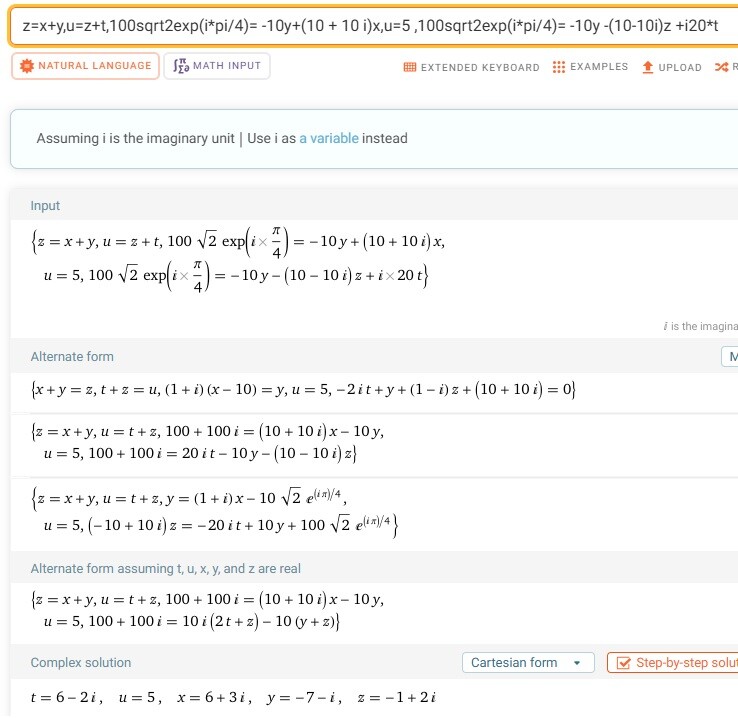

vg = -r2*i2 + z1*i1 ---> 100sqrt2*exp(i*pi/4)= -10y+(10 + 10 i)x
ig= 5 ---> u = 5
m2
vg = -r2*i2 -z3*i3 +z4*i4 ---> 100sqrt2exp(i*pi/4)= -10y -(10-10i)z +i20*t
i4=t = 6 - 2 i, ig=u = 5, i1=x = 6 + 3 i, i2=y = -7 - i, i3=z = -1 + 2 i
Pgv = vg*(-i2coniug)/2 = 400 + 300 i = Pgv +iQgv
Pgi = vj*igconiug /2= Vbc*igconiug /2=z4*i4*igconiug /2= i20*(6-2i)5/2 =200 (1 + 3 i)/2 = 100 + i300 =Pgi + iQgi
...quindi sono approssimate le funzioni temporali!
7583
punti
Livello 5
@nik 👍👌👍
