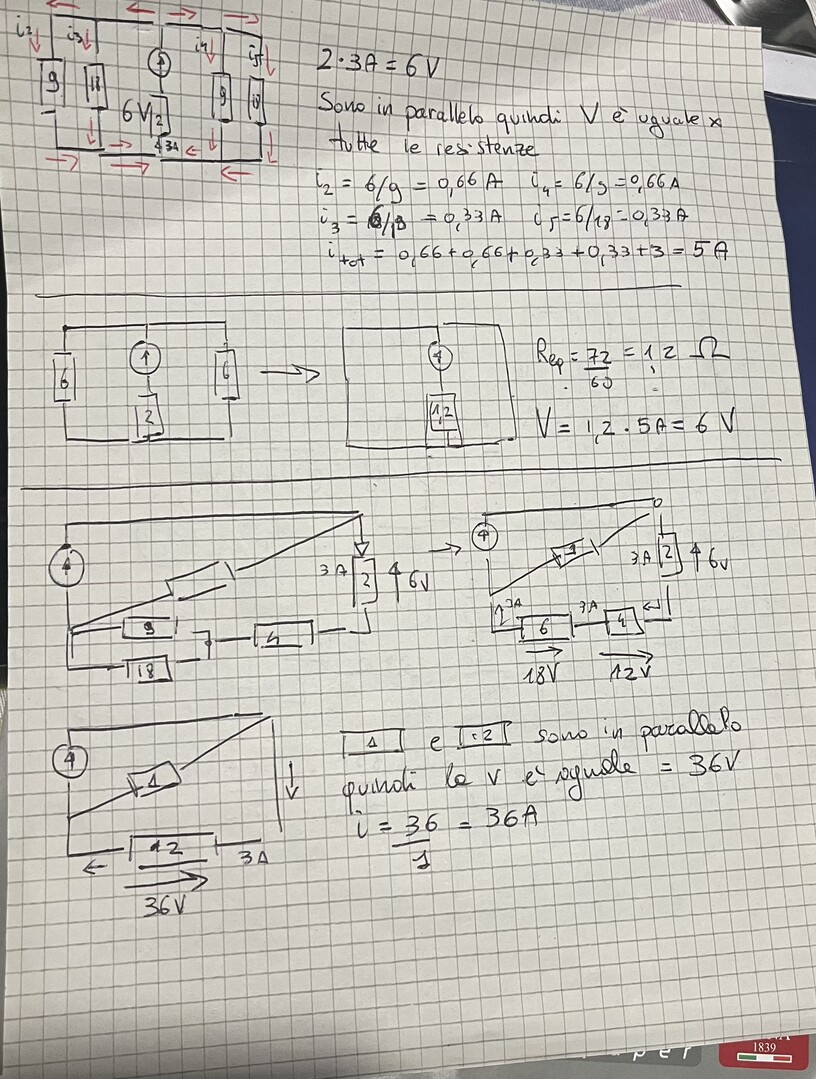

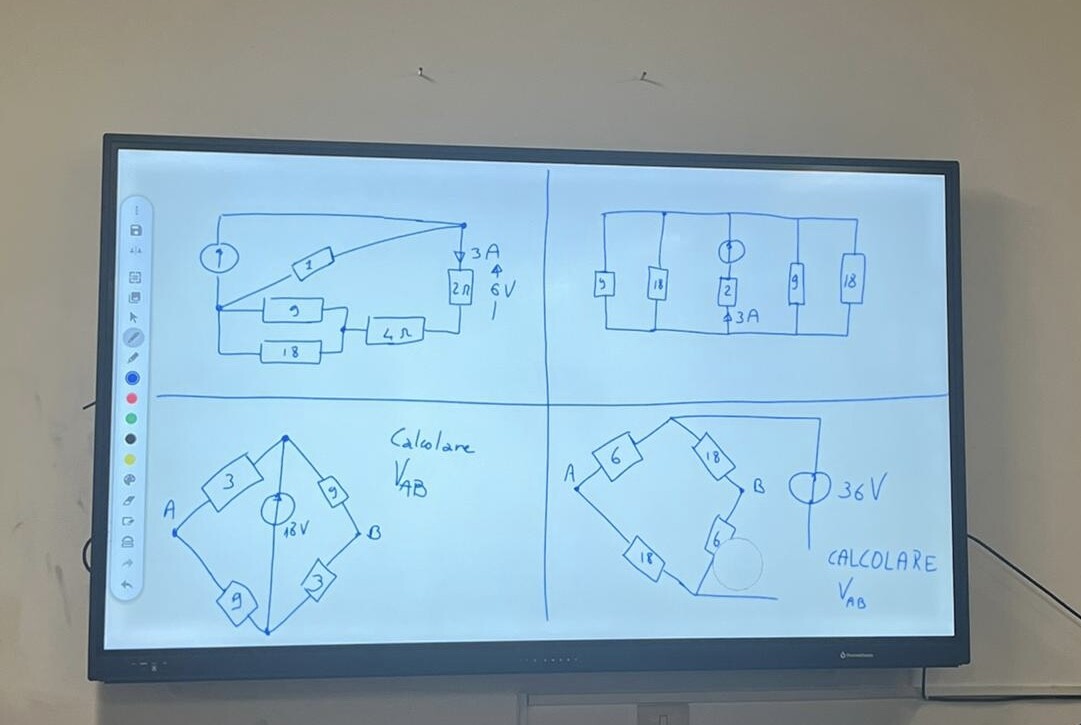

ciao, nella prima foto ci sono 4 esercizi che ci ha segnato il mio prof senza spiegare…ho provato a risolvere quelli in alto nella foto allegata ma non so se sono giusti 😩
mi potreste dire come risolverli tutti? Ho il compito tra qualche giorno e non riesco a capire
60
punti
Livello 1

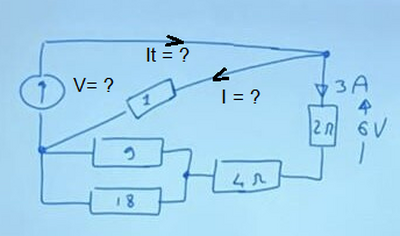

nel primo in alto a sinistra
si sulla resistenza di 2 ohm si formano 6 volt
e sulle altre?
in tutte circola la stessa corrente di 3 ampere
quindi sulla resistenza in serie da 4 ohm simformano altri 12 volt
poi ci sono le due resistenze in parallelo da 9//18
Req = (9*18)/9+18 = 162/27 =6
6 ohm e 3 amp = 18 volt
totale del generatore 6+12+18=36 volt
quindi nella r = 1 passano 36 A
in totale il generatore produce 36 V e 39 A
7175
punti
Livello 6
@maurilio57 grazie mille 🤩 quindi questo diciamo che l’avevo risolto bene
@maurilio57 👍👌👍

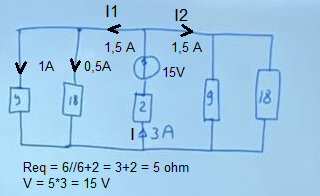

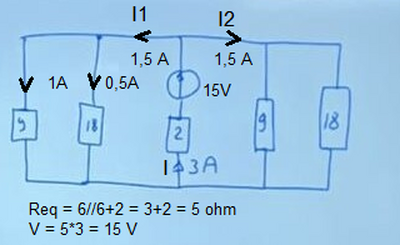

nel primo in alto a destra
si nella resistenza da 2 passano 3 ampere
ma le resistenze a destra e a sinistra
sono due paralleli da 9 e 18 ohm che fa 6 ohm
6 a sx e 6 a dx quindi la corrente di 3 si divide sui due rami 1,5 per parte
6 × 1,5 = 9 v
2 × 3=6 V
totale 15 V
7175
punti
Livello 6
@maurilio57 grazie 😭😭😭
@maurilio57 👍👌👍
2+4+9//18 = 6+9*18/27 = 12,0 ohm
6/2 = V/12
V = 6*6 = 36 V
I = 36/1 = 36 A
It = 36+3 = 39 A
142415
punti
Genius III
@remanzini_rinaldo grazie mille 🙏🏻🙏🏻 mi saprebbe spiegare l’ultimo in basso?
142415
punti
Genius III
142415
punti
Genius III
142415
punti
Genius III
@remanzini_rinaldo grazie per tutto l’aiuto 🙏🏻🙏🏻

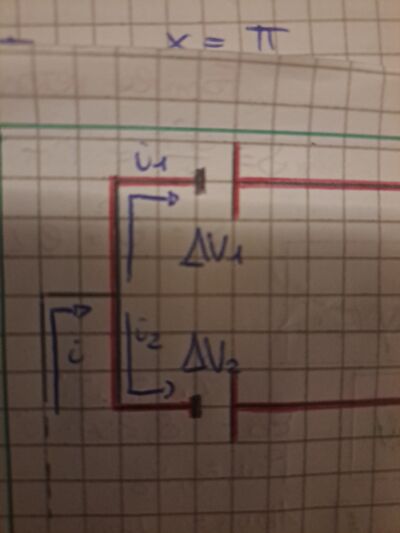

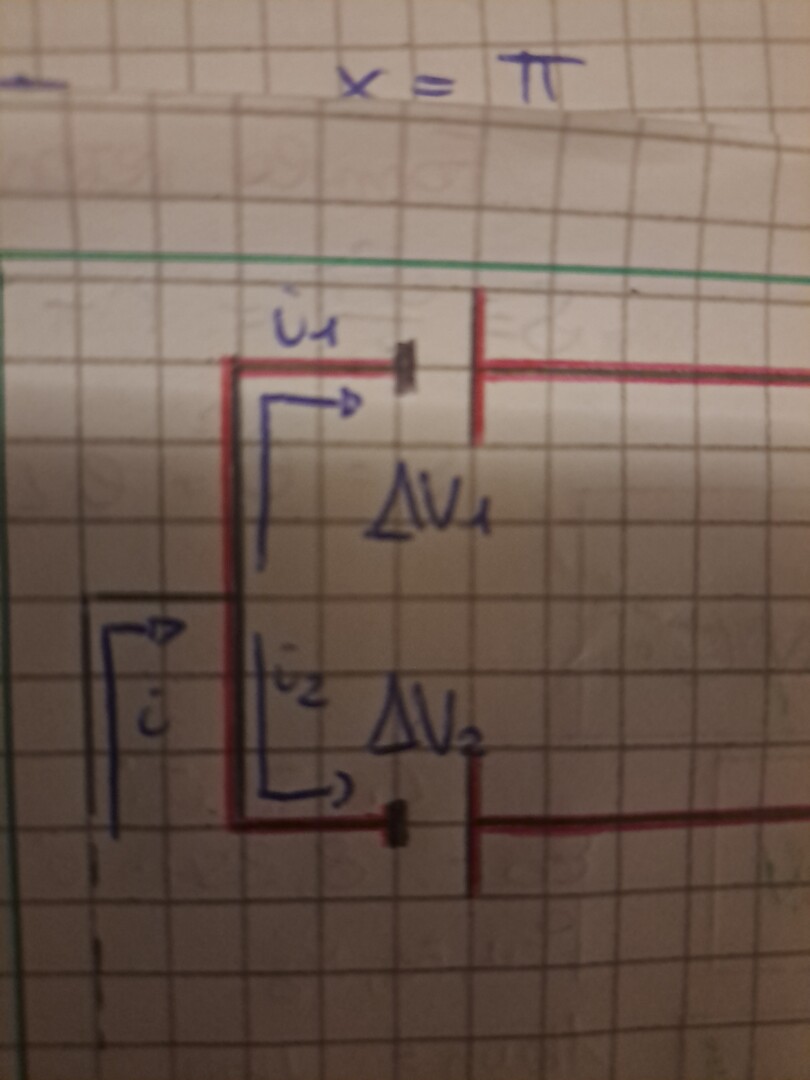

Vorrei aiutarti, ho il conpito domani e ste cose le so ma non capisco sinceramente da dove parta la DV. dovrebbe esserci disegnata nel circuito almeno un'apertura con un + e un - che identifichi il luogo di partenza del DV come quella in foto. Non so come li disegni il tuo prof, ma la DV deve partire da un'apertura...q
447
punti
Livello 1
@alfish ciao, quello nella lavagna è il disegno del mio prof, il generatore sarebbe il cerchio e dentro lui mette il verso che è sempre con il + sopra
@alfish ...?????

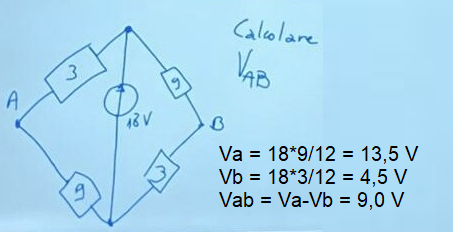

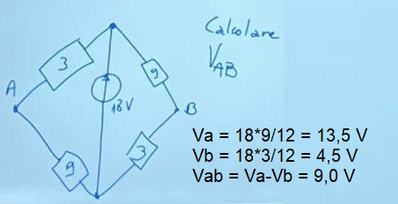

i due ponti di resistenze
una ha V=18 su resistenze in serie di 12 ohm
A=18/12 = 1,5 A
1,5 su 9 fa 13,5 V rispetto al negativo
1,5 su 3 fa 4,5 V rispetto al negativo
differenza 13,5-4,5=9 v
che neanche farlo apposta è la meta di 18
(essendo i due rami uguali come valore di resistenza fanno da partitore a metà)
l'altro fa lo stesso...
7175
punti
Livello 6
@maurilio57 quindi Vab vale 9V
scusa la mia ignoranza…che cosa vuol dire rispetto al negativo?

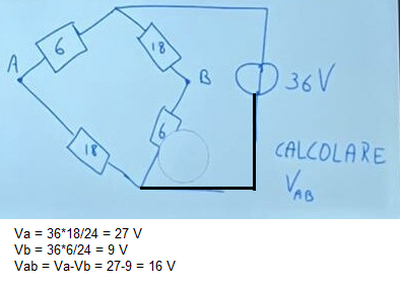

@maurilio57 quindi in quello in basso a destra le resistenze da 6 e 18 sono in serie
e A=36/24= 1,5 A
1,5 su 6 è 9V
1,5 su 18 è 27V
è risolto correttamente?
Grazie mille per l’aiuto 🙏🏻
e poi 27V - 9V = 18V che è la metà di 36
@mat.gallux
il generatore disegnato come un cerchio con una freccia al suo interno
è un generatore di corrente
la freccia indica la direzione in cui si muove la stessa
se fai scorrere una corrente in una resistenaza produci una differenza di potenziale data dalla famosa leggendi ohm
I=V/R
sul lato dove entra la corrente, per definizione si forma il positivo
quindi l'altro lato sarà il negativo
@maurilio57 grazie, quindi sostanzialmente la spiegazione dell'ultimo esercizio è uguale al terzo ma con numeri diversi giusto?

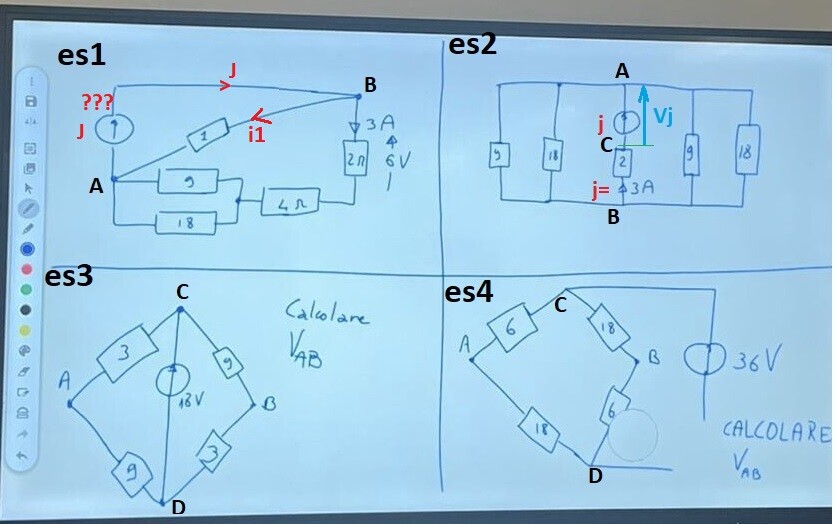

es1
rp = 18/3 = 6 ohm
Vba = i(2+4+6) = 3*12 =36 V
se J è un generatore di corrente ...
i1= Vba/1 = 36 A
J = i1 + 3 = 39 A
es2
Vcb = 2*3 = 6 V
nodo A la 3A si divide in due 1.5 + 1.5
rp = (1/9+1/18 + 1/9 + 1/18)^-1= 3 ohm
Vab = rp*3 = 9 V
Vac = Vab + Vcb = 9 + 6 = 15 V
se J è un generatore di corrente ...
Vab = j*rp = 3*3 = 9 V = Vj + Vcb
Vj = Vab - Vcb = 9 - 3*2 = 3 V
es3
Vcb = 9/(9+3)*18 = 18*9/12 = 13.5 V
Vca = 18* 3/(9+3) = 4.5 V ---> Vac = - 4.5 V
Vab = Vac+ Vcb = -4.5 + 13.5 = 9 V
es4
Vad = 36 * 18/(18+6) = 27 V
Vbd = 36*6/(18+6) = 9 V ---> Vdb = - 9 V
Vab = Vad + Vdb = 27 -9 = 18 V
7583
punti
Livello 5
@nik 👍👌👍
