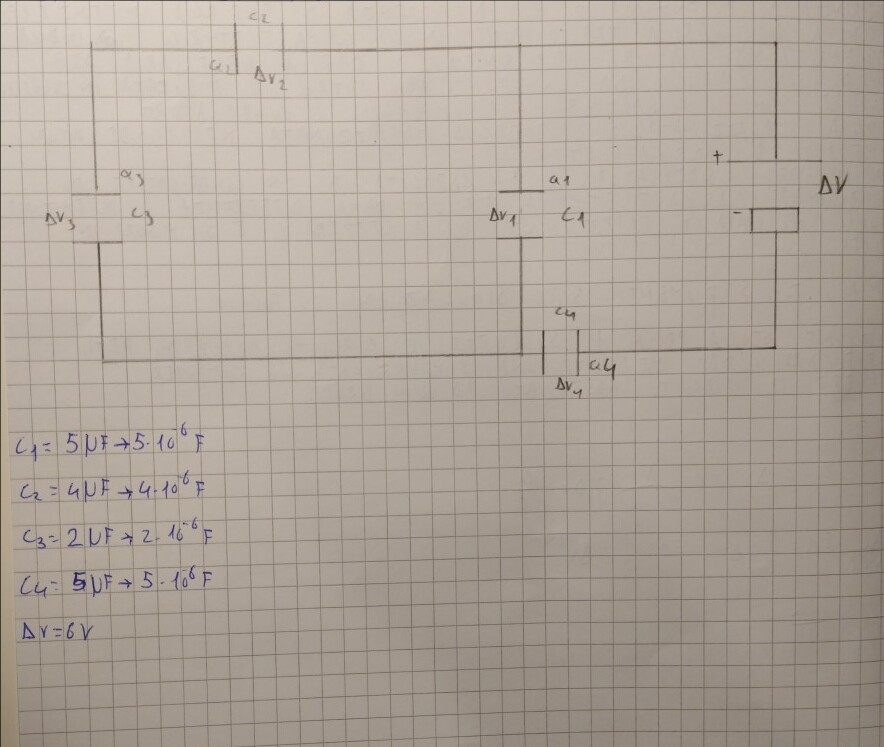

Buonasea, qualcuno potrebbe aiutarmi a svolgere questo circuito di condesatori per trovare la carica totale?
Buonasea, qualcuno potrebbe aiutarmi a svolgere questo circuito di condesatori per trovare la carica totale?

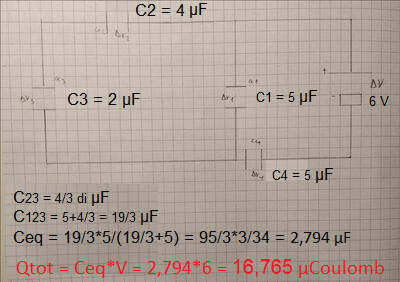

Cominciamo da sinistra:
C2 e C3 sono in serie, quindi la capacità è data da c2*c3/c2+c3 = 4*2/4+2 = 8/6 = 4/3 = 1,33...microFarad.
Essi a loro volta sono in parallelo a C1, in questo caso le capacità si sommano: quindi la capacità equivalente è data da 1,33 + 5 = 6,33 microFarad
Infine, questo blocco è in serie a C4.
Quindi la capacità equivalente sarà Cblocco * C4 / Cblocco + C4 cioè 6,33*5/6,33+5 = 2,79 microFarad.
Infine, dato che C*V = Q, avremo 2,79*10^-6*6 = 16,76 microCoulomb
Ciao 🙂
