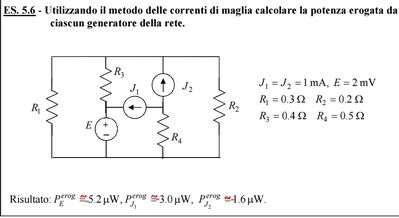

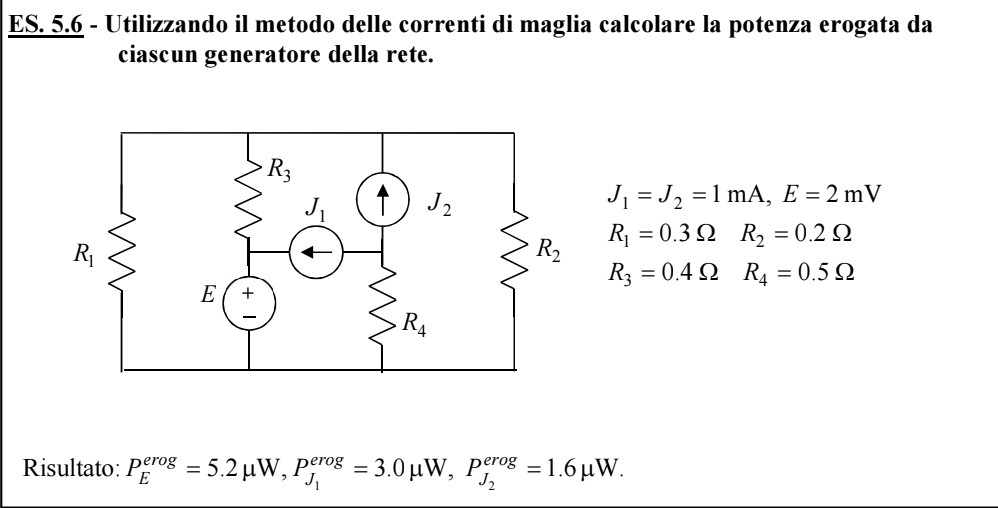

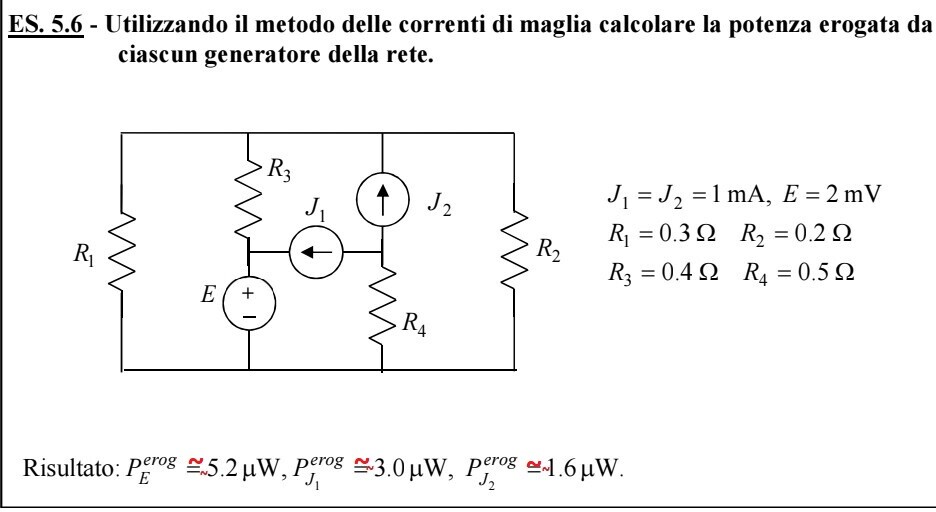

Buonasera, avrei necessità di capire se il mio procedimento del seguente esercizio è giusto o meno dato che mentre il risultato della potenza generata dal generatore di tensione mi viene esatto, i risultati delle potenze generate dai generatori di corrente mi viene di segno opposto (negativo).

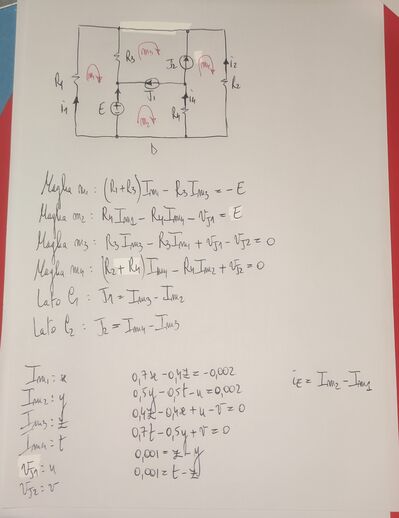

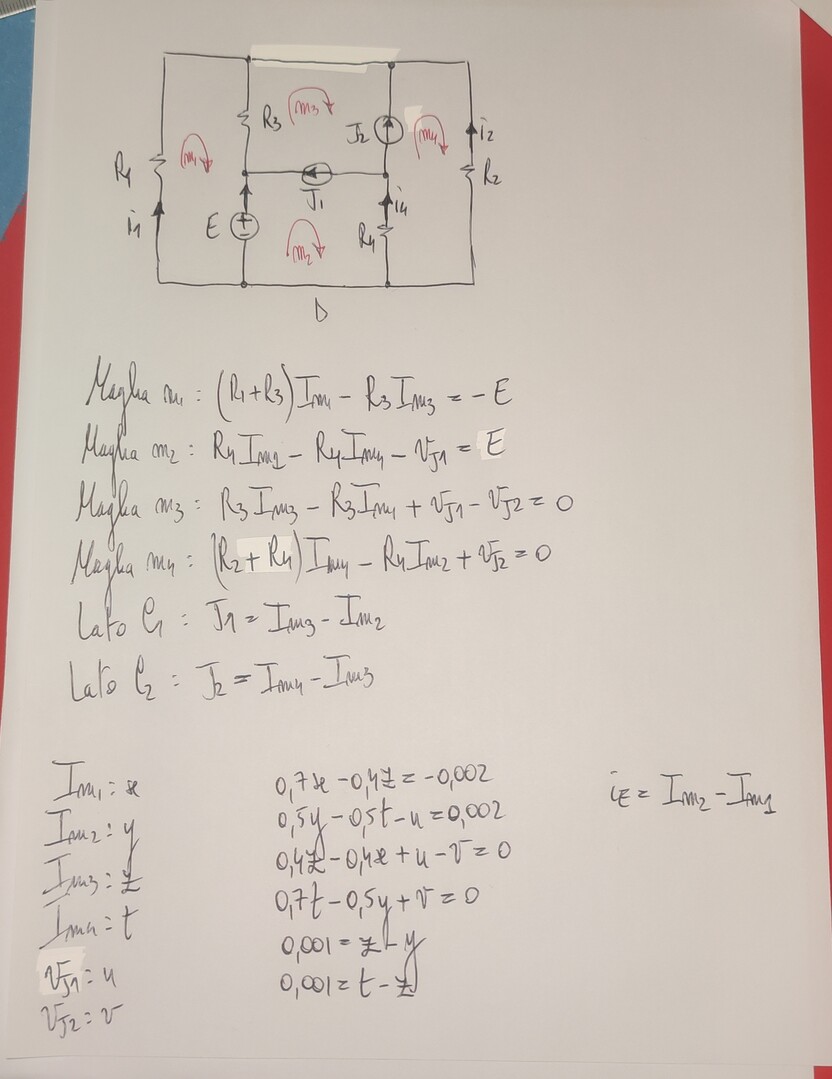

Allego il mio procedimento:
Grazie a chiunque sarà in grado di aiutarmi.
122
punti
Livello 1

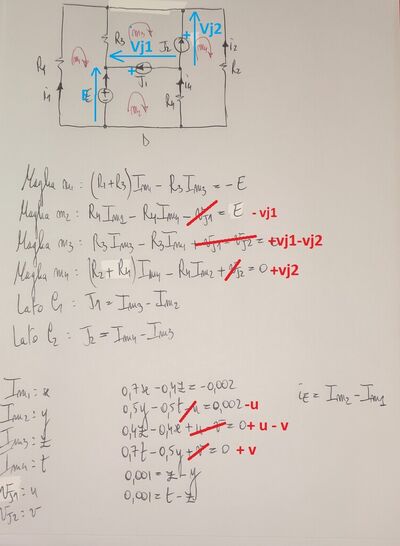

Controlla il segno delle vj che stanno nello stesso membro delle E...guarda il fogĺio dell'altro es.
il 2° di K (o LKV) recita:
sommatoria E = sommatoriac.d.t.
o
2°'
0 = sommatoriac.d.t. [dove le cdt vanno intese "bene"...nel caso dei generatori ...]
https://www.sosmatematica.it/forum/domande/aiuto-elettrotecnica-2/#post-65438
https://www.sosmatematica.it/forum/domande/circuiti-elettrici-15/#post-262361
https://www.sosmatematica.it/forum/domande/circuito-elettrico-3/#post-46835

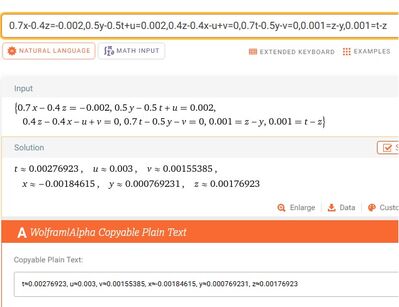

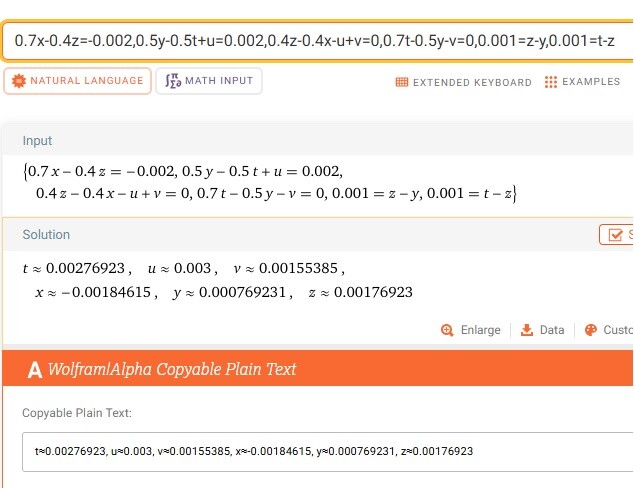

{0.7 x - 0.4 z = -0.002, 0.5 y - 0.5 t - u = 0.002, 0.4 z - 0.4 x + u - v = 0, 0.7 t - 0.5 y + v = 0, 0.001 = z - y, 0.001 = t - z}
t≈0.00276923, u≈0.003, v≈0.00155385, x≈-0.00184615, y≈0.000769231, z≈0.00176923
ie =y-x = 0.002615381 A
Pge = E*ie = 5.230762*10^-6 W
Pj1 = Vj1*J1 = 0.003*0.001= 3 microW
Pj2 = Vj2*J2 = 0.00155385*0.001 = 1.55385 microW
==========================

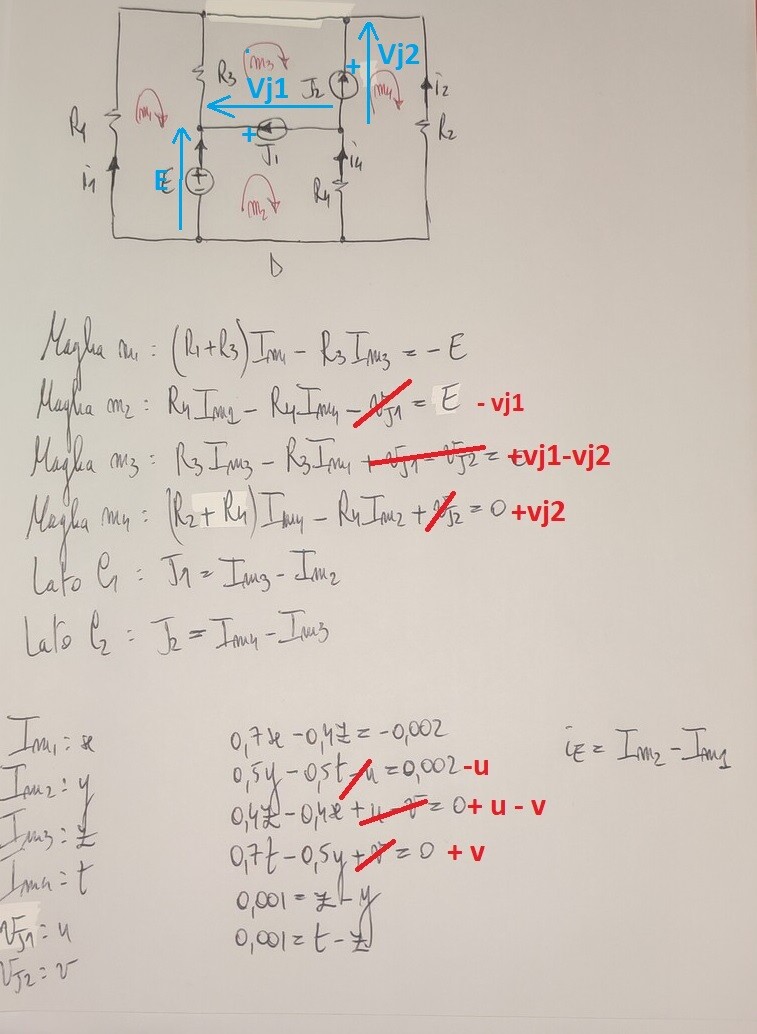

nessuno vieta che u = -Vj1 e/o v=-Vj2 però devi fare attenzione ... sulle potenze erogate {possono essere negative se i generatori in realtà assorbono corrente positiva ed erogano corrente negativa}
Pj1 = Vj1*J1 = -u *J1
Pj2 = Vj2*J2 = -v *J2
...sempre che le Vj siano quelle indicate in azzurro sul foglio! {...cioè positive rispetto ai simboli dei generatori... e anche questo non sempre va così!}
7583
punti
Livello 5
@nik 👍👌👍
@nik ti ringrazio molto, scusami solo una cosa per chiarezza, quindi il generatore di corrente lo tratto come un generatore di tensione, mentre a secondo membro metto solo le cadute di tensione date da passaggio di corrente su resistenze
se vuoi trovarti con meno cose da ricordare ...
sì
@nik perfetto, grazie mille!
