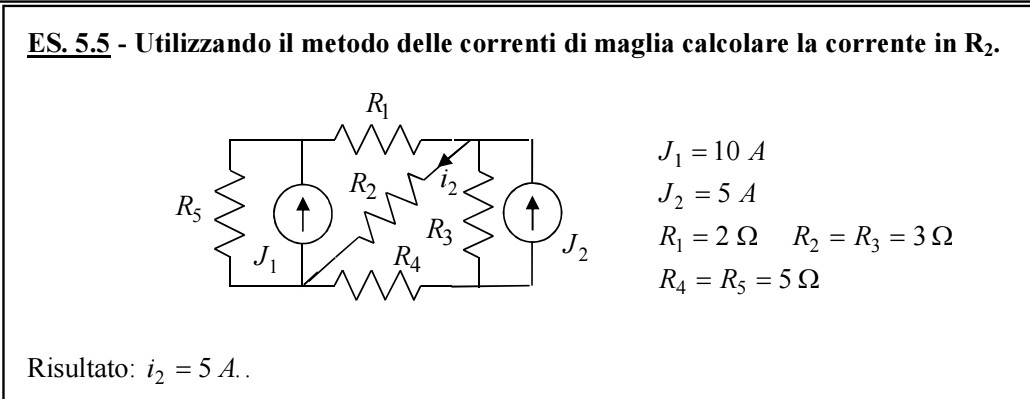

Ho difficoltà a risolvere il seguente esercizio:

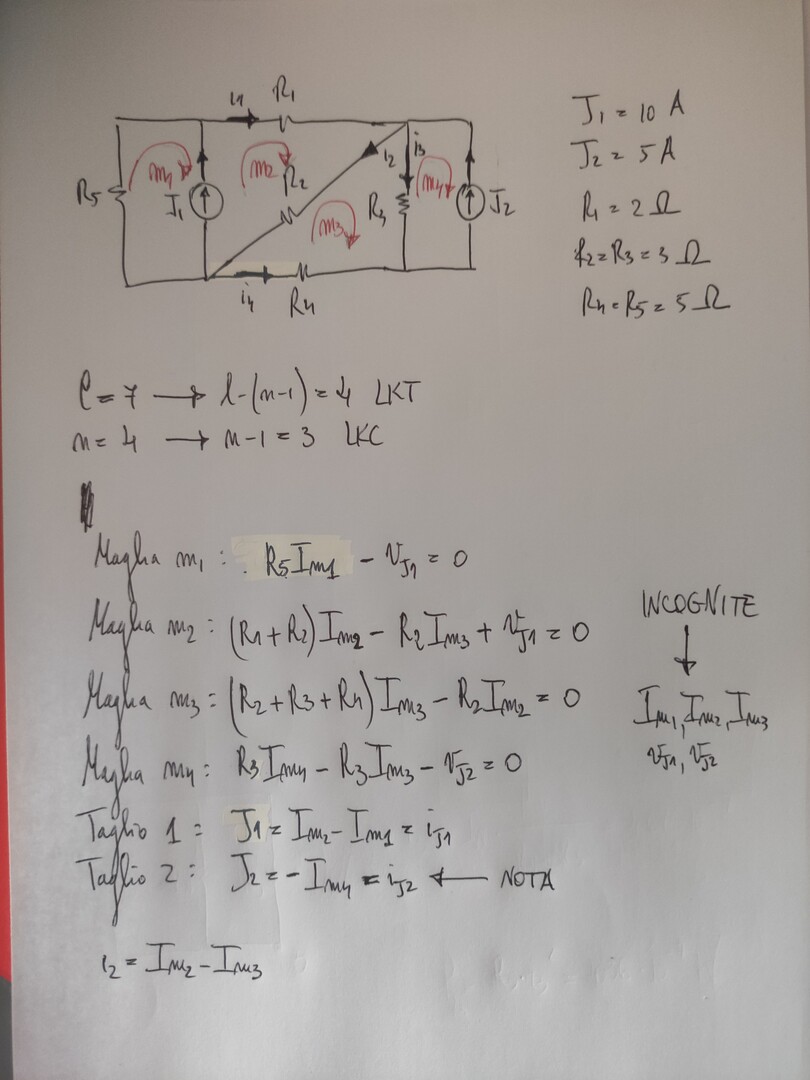

Allego il mio procedimento, mi potreste aiutare a capire dove sbaglio gentilmente? Grazie a tutti
Ho difficoltà a risolvere il seguente esercizio:
Allego il mio procedimento, mi potreste aiutare a capire dove sbaglio gentilmente? Grazie a tutti
122
punti
Livello 1

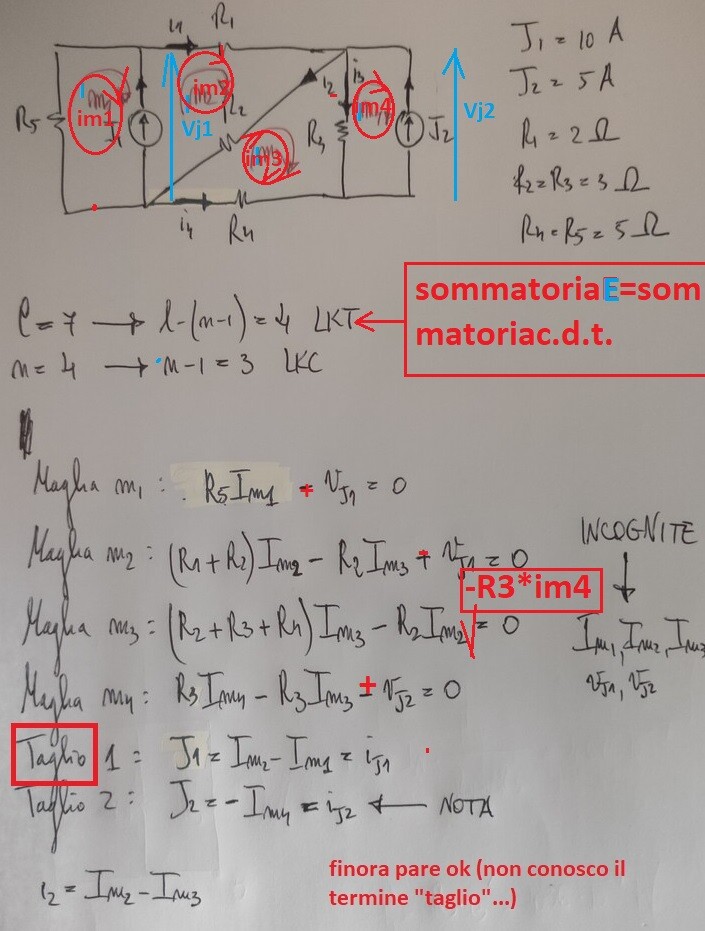

pare ok i2 =y-z = ~ 3.9604 A invece che 5 A... con Kircchoff il risultato combacia col testo ... quindi qualcosa non va!
im4=t, im1=x, im2=y,im3=z,vj1=u,vj2=v

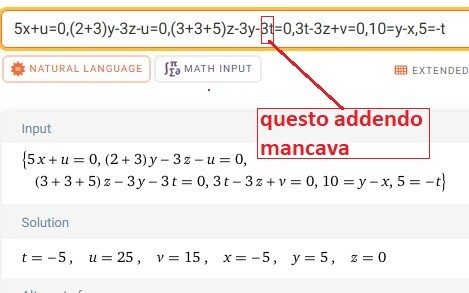

quel"qualcosa" è stato , infine, trovato...
========================

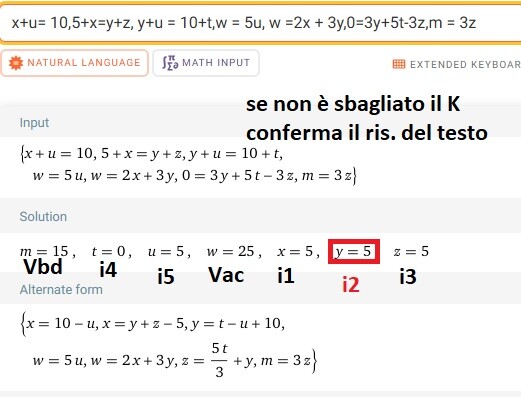

Kircchoff

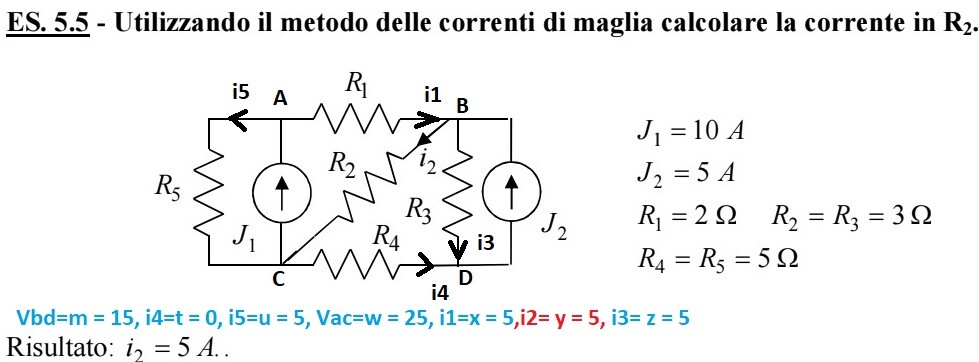

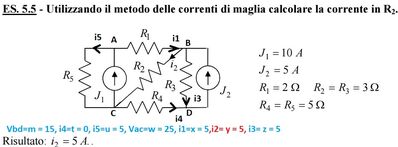

nodoA i1+i5 =J1 ---> x+u= 10
nodoB J2 +i1=i2+i3 ---> 5+x=y+z
nodoC i2+i5=J1+i4 --> y+u = 10+t
maglie
m1 Vj1 = Vac = r5*i5 --> w = 5u
m2 Vac = R1*i1 + R2*i2 --> w =2x + 3y
m3 0=R2*i2+ R4*i4 -R3*i3 --> 0=3y+5t-3z
m4 Vbd=Vj2= R3*i3 --> m = 3z
7583
punti
Livello 5
@nik eh però il risultato non combacia con quello che ottieni col mio procedimento
@nik taglio è solo un termine come un altro per indicare le equazioni ausiliarie...
eh però il risultato non combacia con quello che ottieni col mio procedimento
e qual è? (vedo adesso che u e v sono negativi ... si attendeva un valore positivo . Guarderò ...)
taglio è solo un termine come un altro per indicare le equazioni ausiliarie...
pare poco azzeccato!
