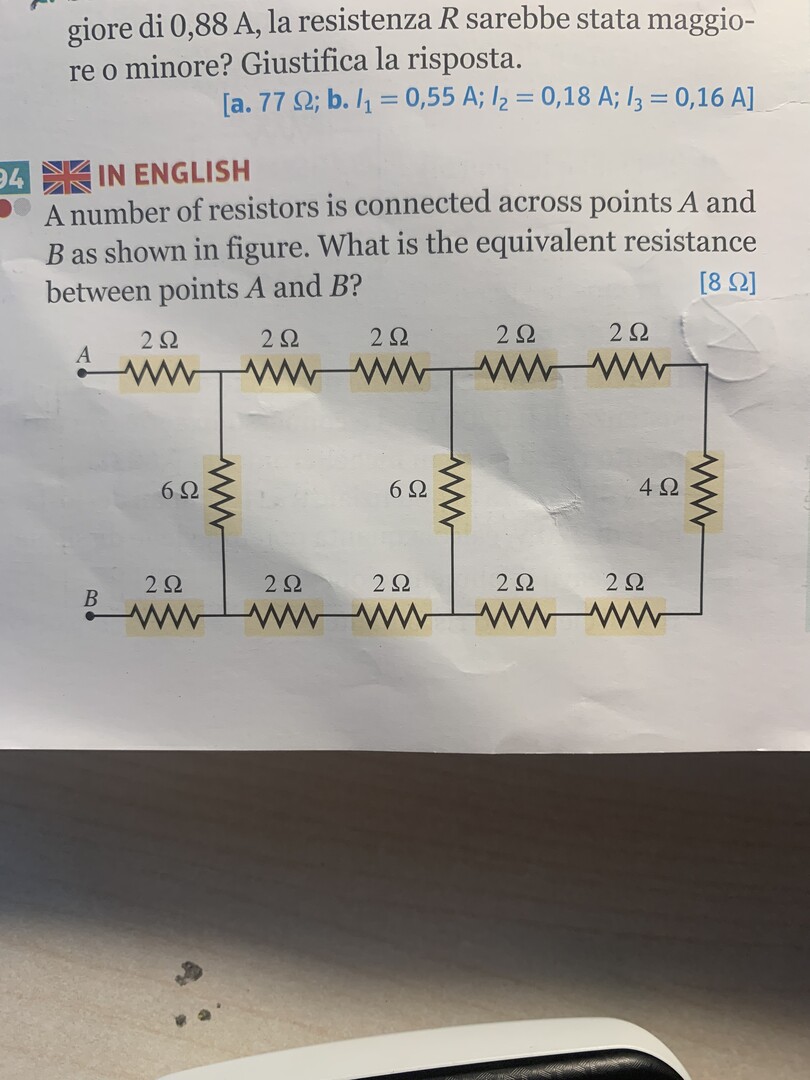

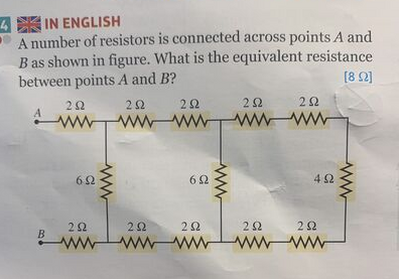

A number of resistors is connected across points $A$ and $B$ as shown in figure. What is the equivalent resistance between points $A$ and $B$ ?
[8 $\Omega]$
Un numero di resistori è collegato attraverso i punti A e
B come mostrato in figura. Qual è la resistenza equivalente tra i punti A e B?
53
punti
Livello 1

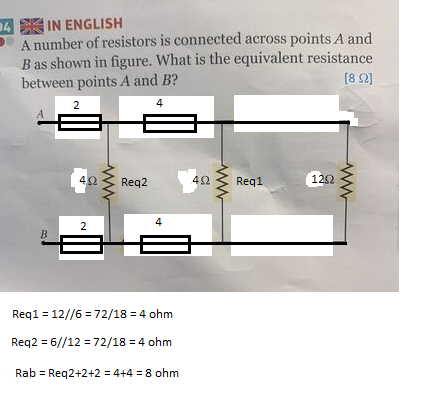

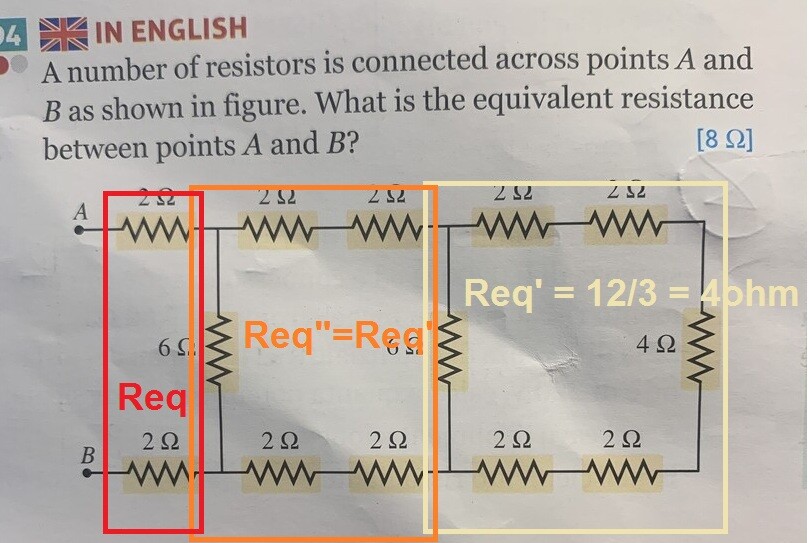

Req'= (4+2+2+2+2)//6= 12*6/18 = 4 ohm
Req" -->è identica alla situazione precedente---> Req"= 4 ohm
quindi Req = 2 +4 + 2 = 8ohm
5664
punti
Livello 5
-------------------------------------------------------------------------------------------------
Resistenza fra i punti A e B:
$=[2(2+2+2+2+2)+4]\big(\frac{1}{6}+\frac{1}{6}\big)$ =
= $ [2·10+4]\big(\frac{2}{6}\big)$ =
= $24·\frac{1}{3}=8~Ω$.
