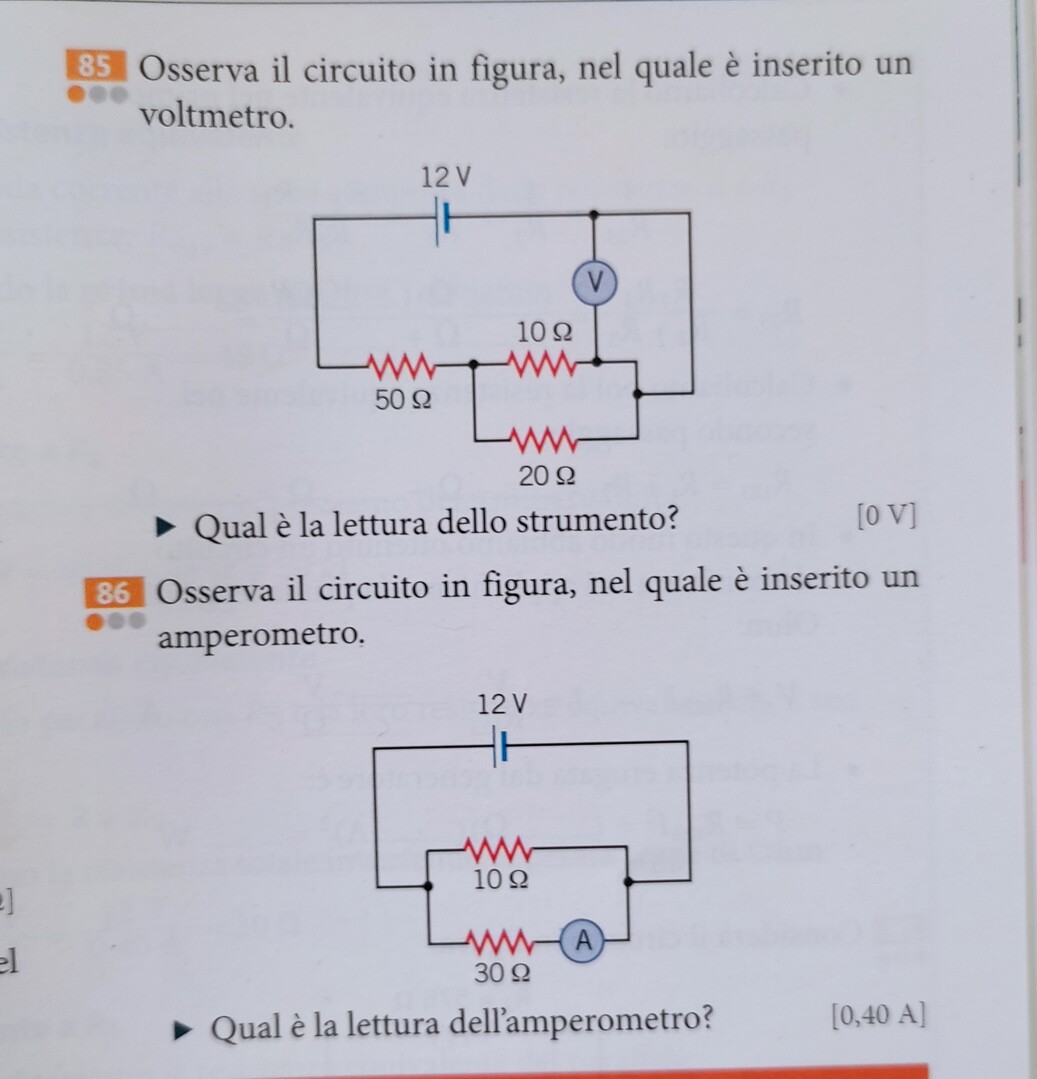

85 Osserva il circuito in figura, nel quale è inserito un voltmetro.
Qual è la lettura dello strumento?
$[0 V ]$
86. Osserva il circuito in figura, nel quale è inserito un amperometro.
Qual è la lettura dell'amperometro?
$[0,40 A ]$
Ciao ragazzi, come si risolvono questi esercizi quando c'è il voltmetro e l'amperometro inserito??
Grazie a chiunque risponda
255
punti
Livello 1
il voltmetro è cortocircuitato da un tratto di conduttore supposto privo di resistenza , pertanto in esso non circola corrente (rammento che il voltmetro altro non è che un milliamperometro ad elevatissima resistenza interna) e la sua indicazione vale zero
142415
punti
Genius III
a) 0 perché il ramo col voltmetro é in parallelo ad un corto circuito ( tratto a resistenza nulla )
b) l'amperometro é in serie alla resistenza R2 : I2 = V/R2 = 12 V/30 ohm = 0.40 A.
58339
punti
Livello 7
l'amperometro è inserito in serie ad una resistenza R da 30 ohm alimentata da una sorgente di tensione continua V = 12 V ; la corrente che circola e che l'amperometro misura è pari a 12/30 = 0,40 A
142415
punti
Genius III

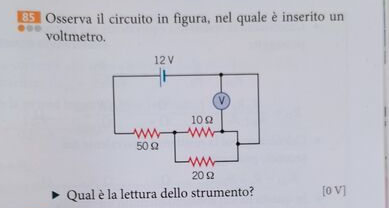

85 Osserva il circuito in figura, nel quale è inserito un voltmetro.
Qual è la lettura dello strumento?
------------------------------
es85
siccome il voltmetro (ideale) è posto ai capi di un lato senza elementi (nel caso di circuito ideale!!!) la sua lettura è zero!
7583
punti
Livello 5
@nik 👍👌👍

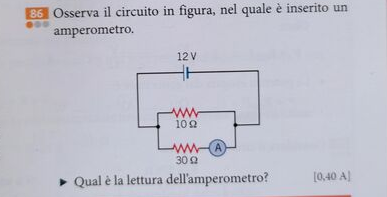

es86
l'amperometro (ideale) segna la corrente nella resistenza r1= 30 ohm e cioè:
i30 =E/r1= 12/30 = 0.4 A
7583
punti
Livello 5
@nik 👍👌👍
