Buonasera, potreste gentilmente aiutarmi a risolvere questi problemi di fisica.. Grazie
Sapendo che nel circuito disegnato a lato è f=60V, R1=200ohm, R2=125ohm, si determini la corrente che scorre nei vari rami del circuito sottostante e la potenza dissipata nella resistenza R1.
6
punti
Livello 0

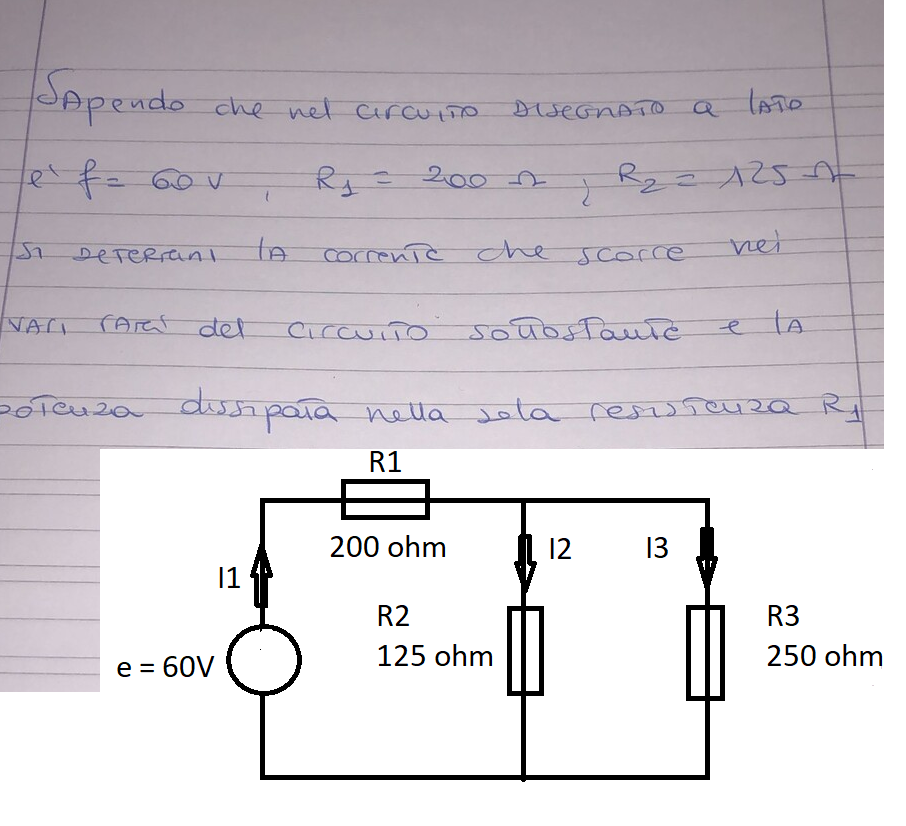

mancava la resistenza R3 che ho supposto pari a 250 ohm
Req = R1 + R2//R3 = 200+125*250/375 = 283,33 ohm
I1 = e/Req = 60/283,33 = 0,2118 A
P1 = I1^2*200 = 8,97 watt
I2 = I1*2/3 = 0,1412 A
I3 = I1/3 = 0,0706 A
142424
punti
Genius III
C12 = C1//C2 = 10*20/(10+20) = 20/3 di μF
Ceq = C12+C3 = 20/3+18 = 74/3 di μF
Q = e*Ceq = 24*74/3 = 8*74 = 592 μCo
Q3 = e*C3 = 24*18 = 432 μCo
Q1 = Q2 = Q-Q3 = 592-432 = 160 μCo
V1 = Q1/C1 = 160/10 = 16,0 V
V2 = Q2/C2 = 160/20 = 8,0 V
E1 = C1/2*V1^2 = 5*16^2*10^-6 = 1,28 mJ
E2 = c2/2*V2^2 = 10*8^2 = 0,64 mJ
E3 = c3/2*e^2 = 9*24^2 = 5,184 mJ
142424
punti
Genius III
Cs = C1*C2/(C1+C2)=10*20/30 = 20/3 microF
Cab = Cs + C3 = 20/3 +18 = 74/3 = ~ 24.(6) microF
Qs=Q1=Q2 = Cs*f = 20/3*24*10^-6 = 0.00016 C = 160 microC
Q3 = C3*f = 18*24*10^-6 = 0.000432 C = 432 microC
nella serie di capacità C1 = 10 microF e C2 = 20 microF la f si distribuisce in ragione inversa alle capacità : quindi siccome C1 è 30 /3 e C2 è 2*30/3 la f andrà :
Vc1 = 2f/3= 16 V e Vc2 = 1*f/3 = 8 V
7583
punti
Livello 5
@nik 👍👌👍
