@francesc60 ...gramor, solo gramor, nient'alto che gramor : penso proprio che verrà in tuo soccorso
@remanzini_rinaldo - Troppa grazia Rinaldo, mi sento perso per il commento. Grazie mille, buona giornata. a te.
==========================================================

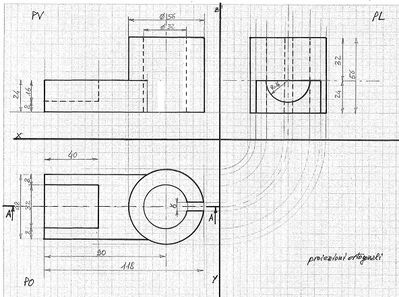

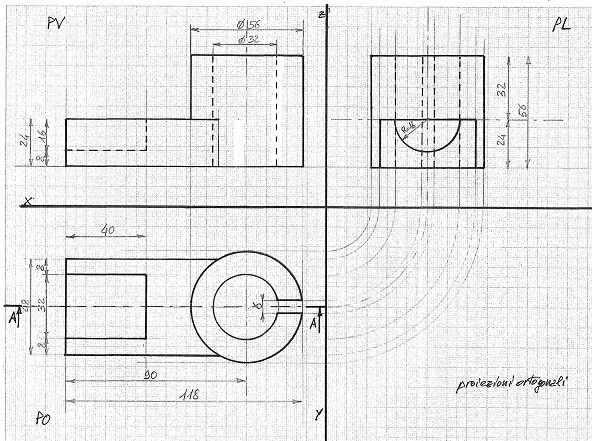

Proiezioni ortogonali su piani, PV, PO e PL:
68250
punti
Genius I
@francesc60 - A seguire la sezione A-A.
@francesc60 - PV= vista frontale (di prospetto) su piano verticale; PO= vista dall'alto su piano orizzontale; PL= vista dal fianco sinistro su piano laterale. Saluti.
@gramor 👍👌👍

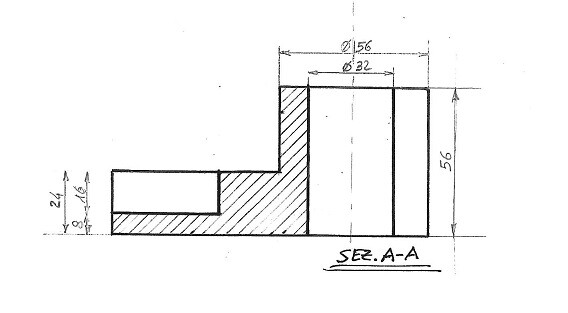

Sezione A-A:
68250
punti
Genius I

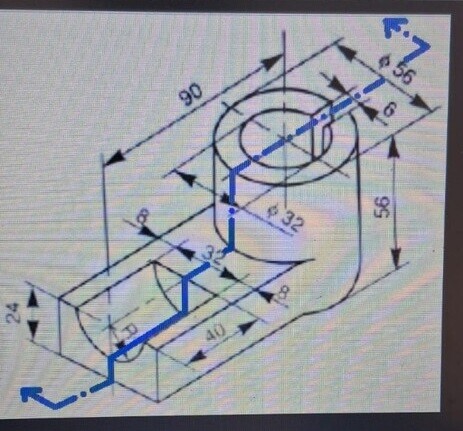

@francesc60 - Il foro Ø32 e la traccia s= 6 nella foto non si vedono se sono passanti ma, mentre il foro in un particolare così e per le sue eventuali funzioni è di solito passante la traccia potrebbe non esserlo, senz'altre indicazioni ho considerato fossero passanti, credo che per uso didattico possa andare bene così, in caso fai sapere. Saluti.
@gramor 👍👍👌👍
@remanzini_rinaldo - Grazie mille, Rinaldo, buon fine settimana.
