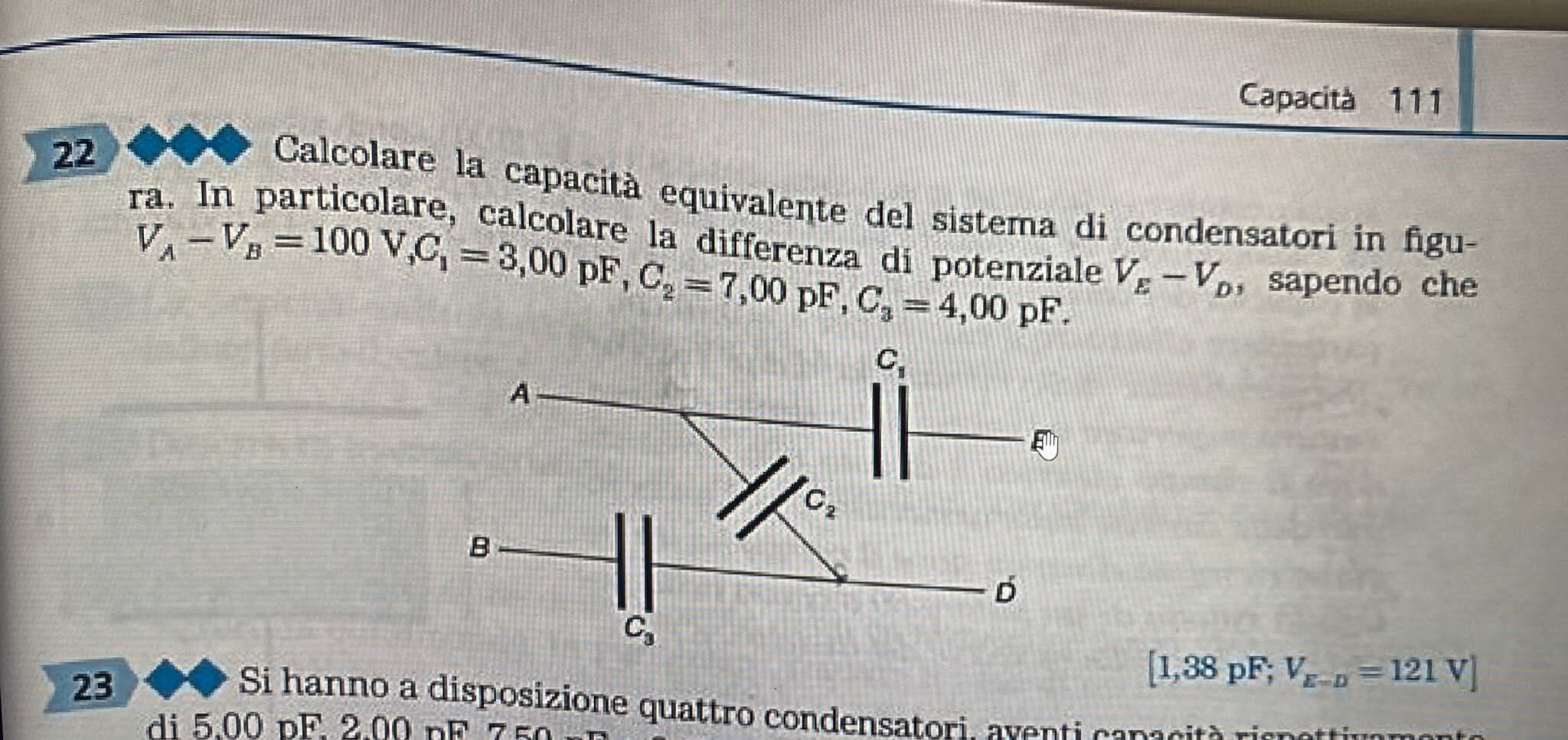

Calcolare la capacita equivalente del sisterna di condensatori in figura. In particolare, calcolare la differenza di potenziale $V_E-V_D$, sapendo che $V_A-V_B=100 V _{,} C_1=3,00 pF , C_2=7,00 pF , C_3=4,00 pF$
Calcolare la capacita equivalente del sisterna di condensatori in figura. In particolare, calcolare la differenza di potenziale $V_E-V_D$, sapendo che $V_A-V_B=100 V _{,} C_1=3,00 pF , C_2=7,00 pF , C_3=4,00 pF$
367
punti
Livello 1
La prima é semplice, i condensatori sono in serie, per cui
1/Ceq = 1/7 + 1/4 + 1/3 Ceq in pF
1/Ceq = 61/84
Ceq = 84/61 pF = 1.38 pF
per la seconda domanda calcolo
Q = C23 (VA - VB) = 1/(1/7 + 1/4) * 100 = 28/11 * 100 pC
Q = C21 (VE - VD) = 1/(1/7 + 1/3) * V = 21/10 * V
e poiché nel collegamento in serie Q é la stessa
21/10 * V = 28/11 * 100
V = 28000/231 V = 121.2 V
