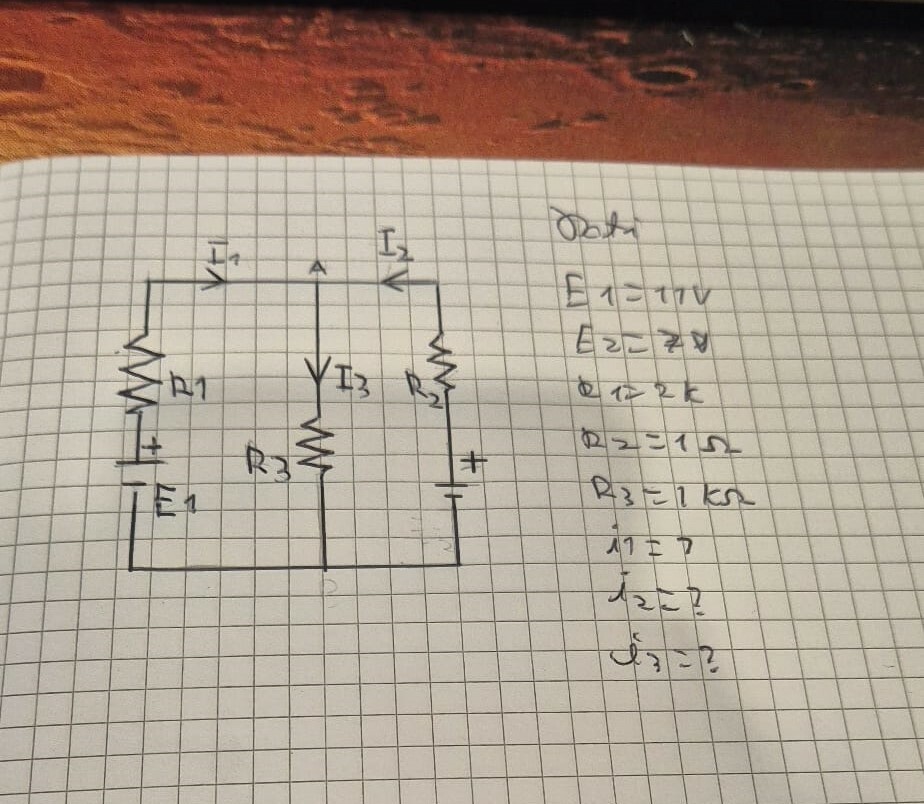

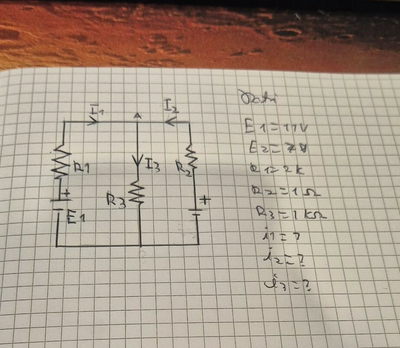

@marcoz Quanto valgono le resistenze? Ohm o kiloOhm? Scrivi meglio i dati.
R2 = 1 kohm
a1 : conduce E1
I'1 = 11/(2+1//1) = 4,4 mA
I'3 = I'2 = I'1/2 = 2,2 mA
a2 : conduce E2
I''2 = E2/(1+2//1) = 7/(5/3) = 21/5 = 4,2 mA
I''3 = I''2*2/3 = 8,4/3 = 2,8 ma
sovrapponendo gli effetti :
I3 =I'3+I''3 = 2,2+2,8 = 5,0 mA
Vab = R3*I3 = 1*5 = 5,0 V
I1 = (E1-Vab)/R1 = 6/2 = 3,0 mA
I2 = (E2-Vab)/R2 = 2/1 = 2,0 mA
i versi delle correnti sono quelli che hai mostrato tu
142413
punti
Genius III
Non capisco i dati. Quanto valgono le resistenze? Ohm o kiloOhm? Scrivi meglio i dati.
E1 - R1 i1 - R3 i3 = 0; prima maglia:
E2 - R2 i2 - R3 i3 = 0; seconda maglia;
i1 + i2 - i3 = 0; nel nodo A.
86896
punti
Genius II
@mg 👍🌷...si fa prima con la sovrapposizione degli effetti, ed inoltre si commettono (soprattutto da parte dei neofiti) meno errori!!
