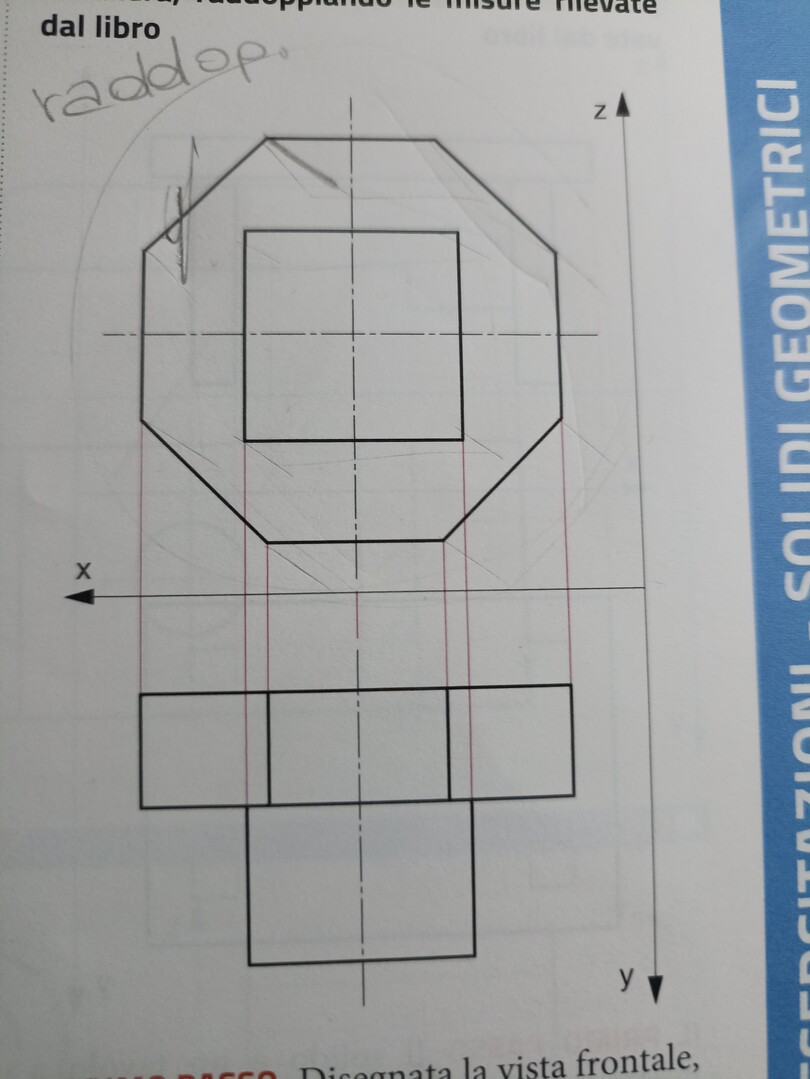

Buonasera. Qualcuno mi può aiutare con un spiegazione ? Non riesco a capire come si vede in assonometria
Buonasera. Qualcuno mi può aiutare con un spiegazione ? Non riesco a capire come si vede in assonometria
139
punti
Livello 1
=========================================================
Assonometria cavaliera con ribaltamento della vista dall'alto:
68251
punti
Genius I

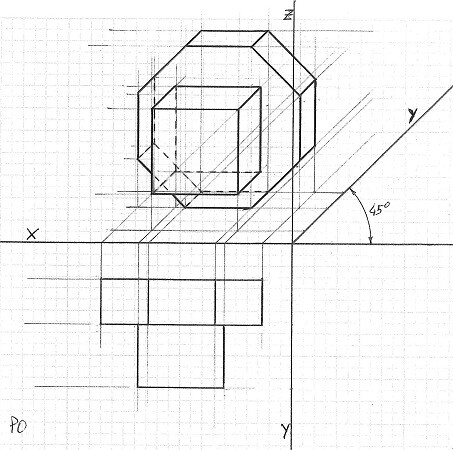

@Giuli_00 - Questo è un modo di rappresentare l'assonometria cavaliera cioè con l'asse y orientato a 45° a destra verso il basso ed eseguendo l'assonometria con ribaltamento; per il solido in assonometria, tracci le linee di costruzione lasciando un po' di spazio dagli assi e da dove si incrociano tracci tutte le linee verticali parallele all'asse z con la misura dal disegno o se hai i dati poi colleghi gli incroci per il prisma quadrangolare in rilievo e gli incroci per il prisma ottagonale dietro poi rimarchi i profili facendo attenzione a tratteggiare le viste nascoste. Le proporzioni delle quote da riportare in riferimento agli assi sono: (x= 1) : (y= 1/2) : (z= 1). Saluti.

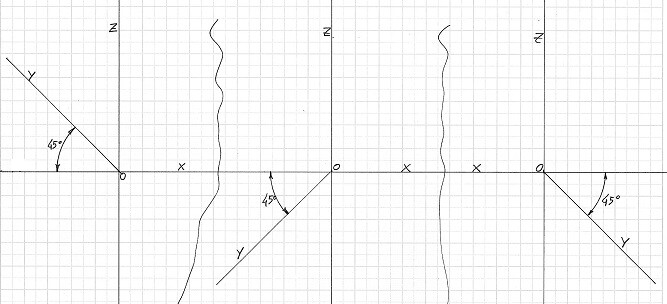

@Giuli_00 - Altri posizionamenti dell'asse y a 45° rispetto all'asse x per tre altri modi di rappresentazione della cavaliera:
il primo da sinistra con assonometria in ribaltamento ed è speculare al disegno fatto precedentemente mentre gli altri due, speculari tra loro, con l'asse y a 45° rivolto verso il basso rispetto all'asse x e senza ribaltamento cioè con assonometria partendo direttamente dalla pianta (vista dall'alto su PO).
@gramor grazie per la spiegazione!
Provo oggi e poi Le invio , se possibile, gli altri disegni fatti. Così mi dice se ho capito.
Ancora grazie
@Giuli_00 - Grazie a te. Manda pure i disegni quando vuoi. Buona giornata.
