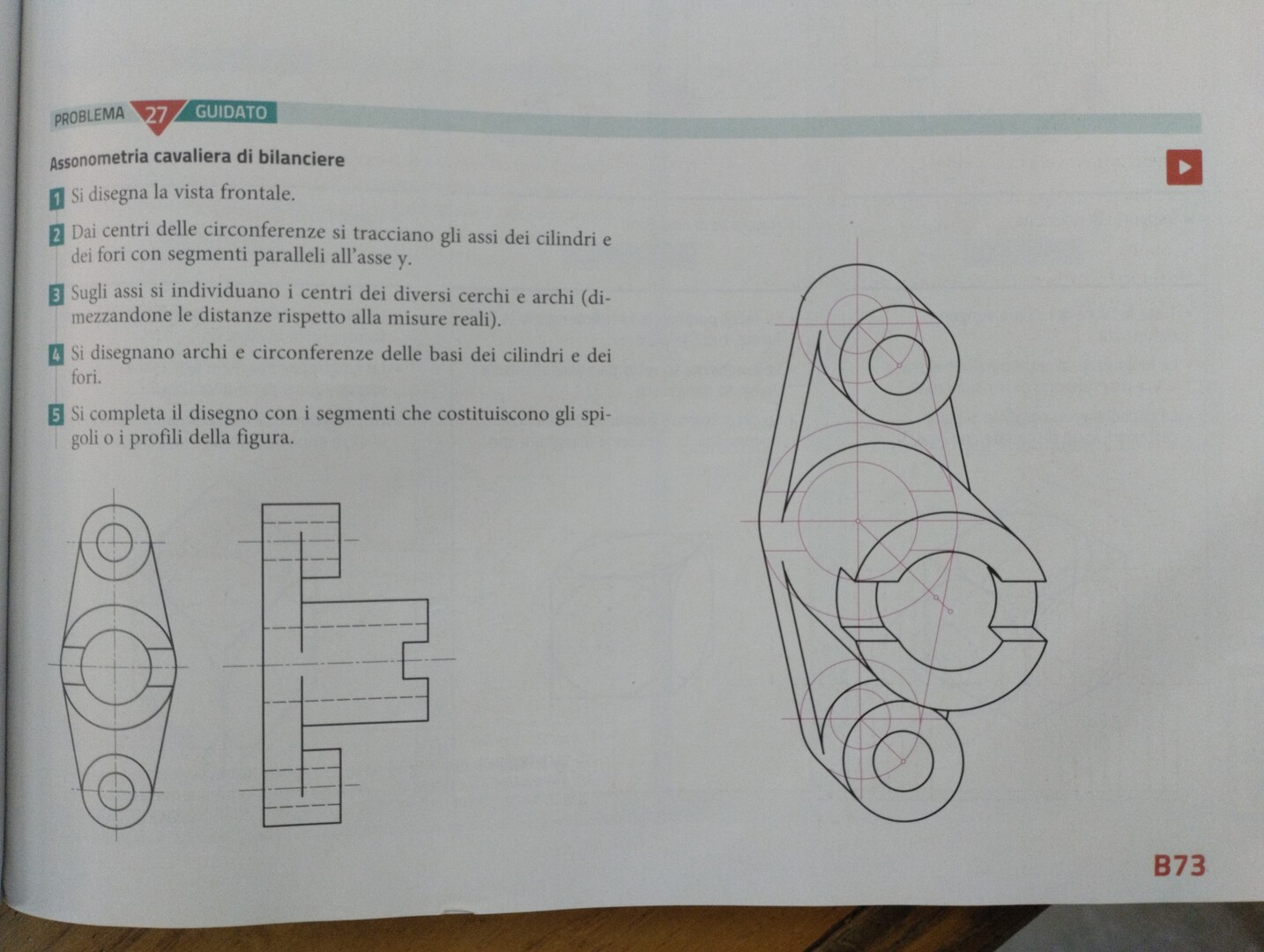

Questo è il problema mi spiegate per favore come fare
Questo è il problema mi spiegate per favore come fare
263
punti
Livello 1
=======================================================
Assonometria cavaliera del bilanciere:
68251
punti
Genius I

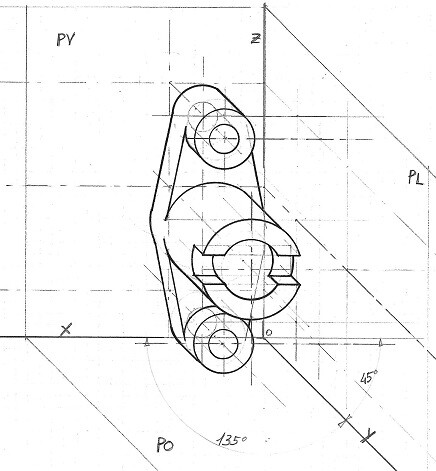

@asiapagliaro - Ti ho rifatto l'assonometria cavaliera all'interno dei piani per farti vedere come impostare per prima cosa gli assi sui piani PV e PL e poi incrociarli nello spazio interno ai piani, poi dagli assi fai i cerchi e tiri le linee come è indicato anche nella domanda.
@asiapagliaro - Le eventuali quotature vedi tu perché non sono indicate, comunque il disegno l'ho fatto tutto in proporzione. Inoltre tieni presente che nell'assonometria cavaliera le quote in riferimento alla realtà sono in rapporto = x : y : z = 1 : 0,5 : 1. Sperando che ti possa ancora servire, saluti.

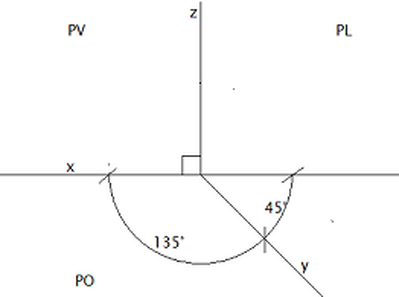

@asiapagliaro - Angoli e piani dell'assonometria cavaliera:
questo è solo uno dei modi per costruirla, io ho seguito le indicazioni, ma puoi anche tracciare l'asse y a 45° sopra all'orizzonte oppure anche fare tutto speculare.
@asiapagliaro - Ti ho rinviato l'assonometria rimarcata meglio e sistemato uno sdoppiamento che mi era venuto nello scannerizzare.
