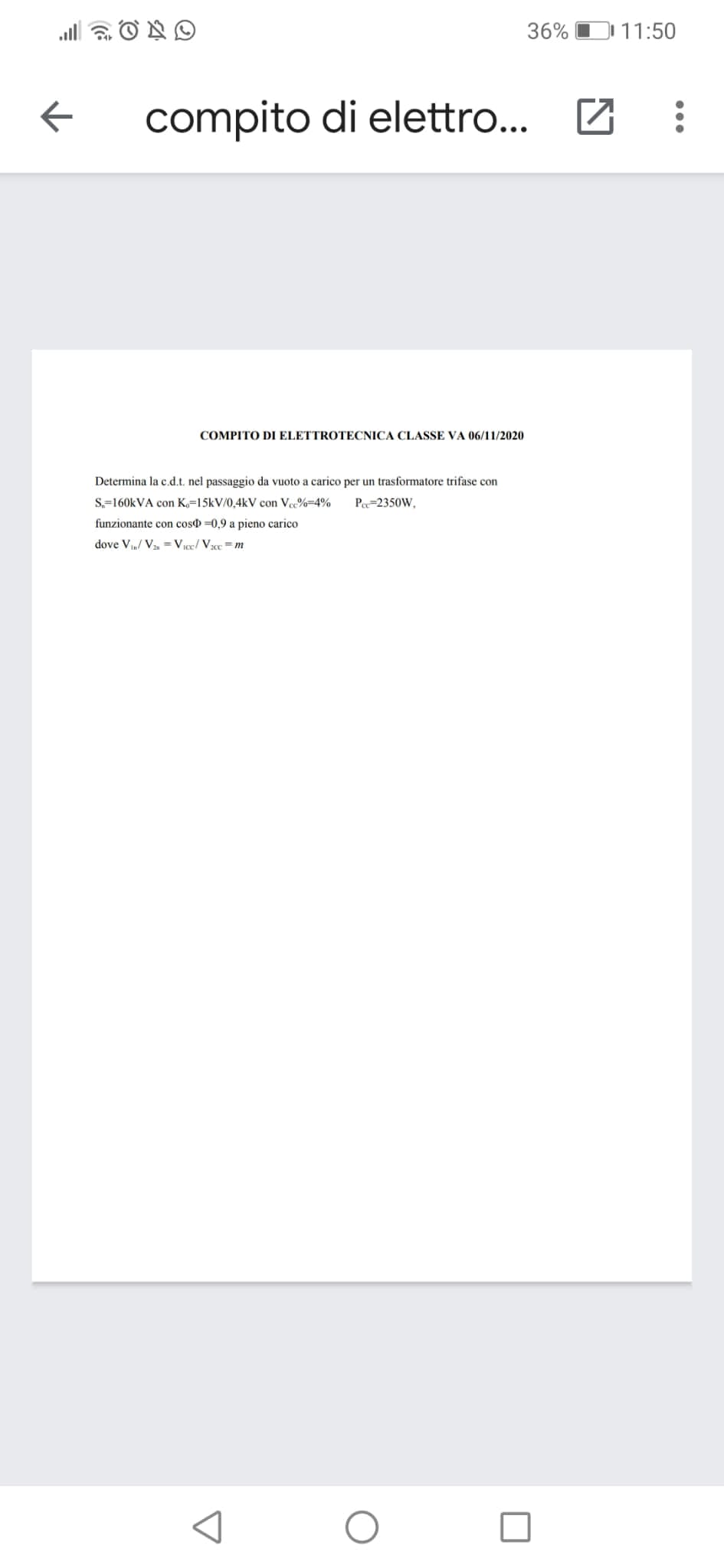

Determina la c.d.t. nel passaggio da vuoto a carico per un trasformatore trifase con
$\mathrm{S}_{\mathrm{n}}=160 \mathrm{kVA} \operatorname{con} \mathrm{K}_{0}=15 \mathrm{kV} / 0.4 \mathrm{kV}$ con $\mathrm{V}_{\mathrm{cc}} \%=4 \% \quad \mathrm{P}_{\mathrm{cc}}=2350 \mathrm{~W}$
funzionante $\operatorname{con} \cos \Phi=0,9$ a pieno carico
Manca solo v due zero = 400V
3
punti
Livello 0
@alessio_olivieri stesso discorso fatto ad altri utenti, non svolgiamo verifiche, compiti in classe in tempo reale.
Non è un compito in classe, infatti devo consegnarlo pomeriggio è un compito normale

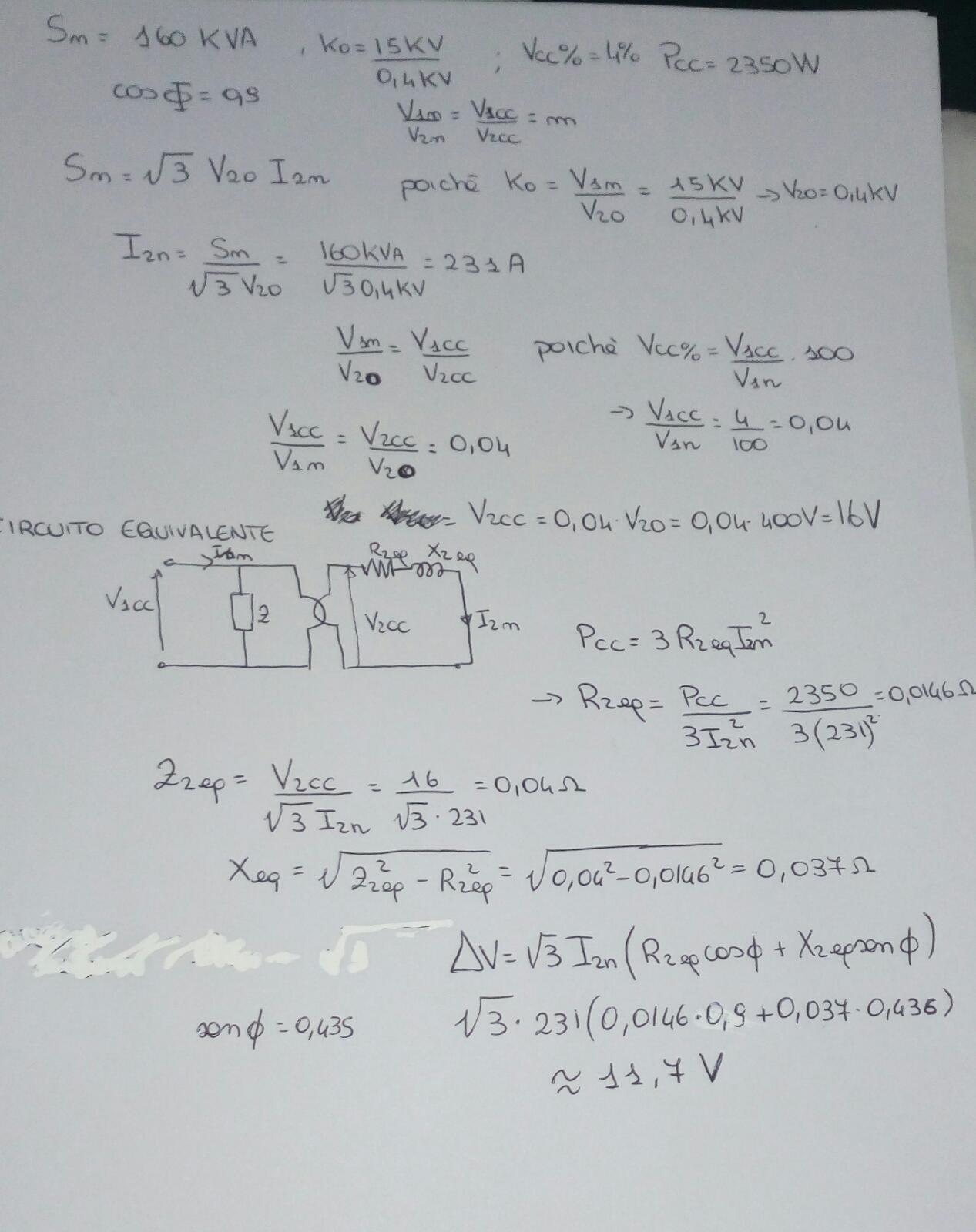

@alessio_olivieri ok, prova a svolgerlo, vediamo dove ti blocchi
@alessio_olivieri giusto per essere pignolo: la caduta di tensione richiesta è al primario o al secondario? inoltre è richiesta in valore assoluto (Volt) o in valore percentuale? e per finire, il $cos\phi=0.9$ è da considersi induttivo (come immagino) oppure capacitivo?
Tanto per essere chiaro: il testo lascia molto a desiderare, mi dispiace che il tuo prof sia così poco preciso e approssimativo.
3817
punti
Livello 4
Determina la c.d.t. nel passaggio da vuoto a carico per un trasformatore trifase con i seguenti dati :
potenza nominale An =160 kVA
rapporto di trasformazione a vuotoV1o/V2o = 15 kV/0,4kV
tensione di c.to c.to Vcc % = 4
perdite nel rame Pcc = 2.350 W
cos Φ = 0,9 a pieno carico
Corrente di fase If1 = (160/3)*√3/15 = 6,158 A
Rf = Pcc/(3*If1^2) = 2.350/(3*6,158^2) = 20,65 ohm
Zf = 0,04*E1o/I1 = 0,04*15.000/(1,73*6,158) = 56,25 ohm
Xf = √Zf^2-Rf^2 = √56,25^2-20,65^2= 52,34 ohm
ΔE1 = I1*(Rf*0,9+Xf*√1-0,9^2) = 6,158*(20,65*0,9+52,34*0,436) = 255,0 V
ΔE2 = 255*0,4/15 = 6,80 V
ΔV2 = 255*0,4/15*1,73 = 11,76 V
V2 = 400-ΔV2 = 388,2 V
